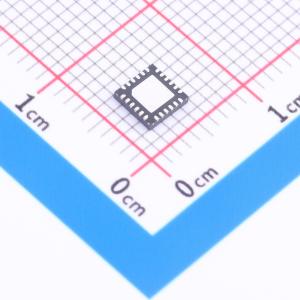

ZSSC3240CI3R

ZSSC3240是一种传感器信号调理IC（SSC），用于高精度放大、数字化以及电阻式传感器信号的传感器特定校正。ZSSC3240适用于桥式和半桥式传感器，以及由片上电流源供电的外部电压源元件和单元件传感器（例如，Pt100和外部温度传感器二极管）。通过一个运行校正算法的26位数学核心，利用存储在非易失性可重编程存储器中的校准系数，可以实现传感器偏移、灵敏度、温度漂移和非线性的数字补偿。可编程的集成传感器前端允许为广泛的应用优化应用各种传感器。

ZSSC3240通过I2C、SPI或单线接口(OWI)提供测量值读取和编程功能。三种不同的操作模式允许最佳开发数字、数模混合和模拟输出智能传感器模块，包括按需唤醒、持续开启/快速响应和自动/循环传感器测量操作。ZSSC3240支持绝对和比率电压、电流环路或中断模拟输出。模拟输出选项和数字接口选项（用于校准和/或数字应用接口）可以组合使用。

• 数字通信和校准接口
  • SPI 最高10MHz
  • I2C（标准模式、快速模式和高速模式）
  • 单线接口（OWI），最高100kBit/s
• 支持几乎所有电阻桥传感器类型（信号范围从1mV/V到500mV/V）
• 支持不同的传感器元件配置：
  • 电阻桥或半桥
  • 电阻分压串
  • 电压源
• 芯片上温度传感器
• 支持外部温度检测，例如作为温度检测器的传感器桥、外部二极管等
• 支持Pt100
• 可编程16位数模转换器和输出：
  • （0V至1V）或（0V至5V）绝对电压输出
  • VDD比例电压输出
  • 支持4mA至20mA电流环输出
  • 支持0V至10V绝对电压输出
• 用于传感器供电和IC操作的芯片上电压调节器
• 支持通过外部晶体管进行额外调节，例如JFET
• 可编程24位传感器信号调节数学核心
• 可重编程的非易失性存储器（NVM）
• 可编程测量调度器，适用于连续感应应用，优化平衡了
  • 能耗
  • 输出更新率
  • 传感器信号调节精度
  • 自诊断覆盖率和系统安全性
• 芯片上诊断：
  • 传感器连接
  • 断裂芯片检查/芯片检查
  • 存储器完整性

• 校准的、连续运行的具有数字接口和/或模拟输出的传感器：（绝对值或比率）电压或电流环路输出
• 使智能数字传感器能够实现节能解决方案
• 压力、流量和液位检测
• 工业应用；例如过程/工厂自动化
• 消费者/白色家电，例如 HVAC、体重秤
• 医疗应用，例如血压监测、连续智能健康监控
