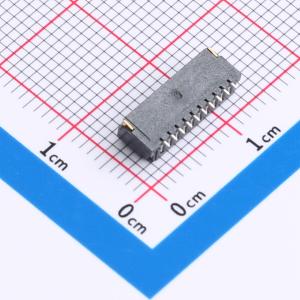

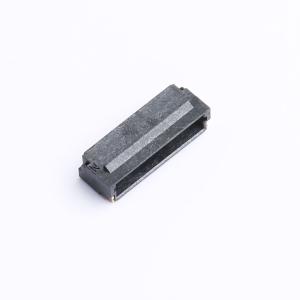

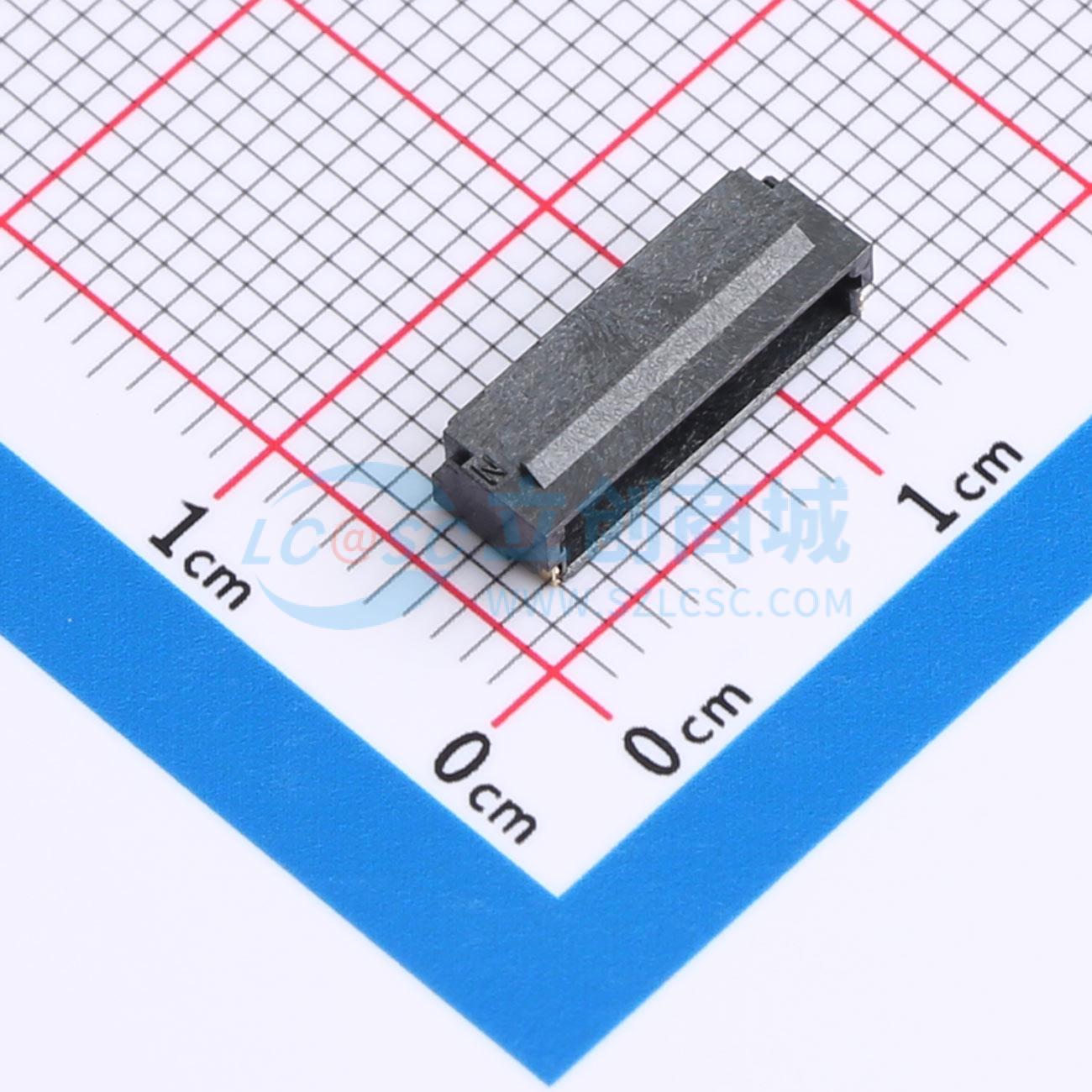

1-2367196-0

1x10P 间距:1mm 卧贴

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：所有材料符合RoHS标准。触点采用高性能铜合金。外壳采用热塑性或高温热塑性材料,UL94V 0。装配钉采用铜合金。工作电压低于36伏(每针)。电压:50伏交流(每针)。电流:AWG#28线为1安培(每针)。工作温度:-40°C至+85°C。适用线规:AWG #28。推荐适用绝缘直径:UL 3302及其等效标准线
品牌名称: TE Connectivity(泰科电子)
商品型号: 1-2367196-0
商品编号: C17502518
商品封装: SMD
包装方式: 编带
商品毛重: 0.414286克(g)

商品参数

商品概述

本规格涵盖了带锁扣的1.0mm间距线对板连接器的产品性能、测试方法和质量保证规定的要求。产品设计应符合适用产品图纸规定的设计、结构和物理尺寸，所有材料符合RoHS标准。触点采用高性能铜合金，外壳为热塑性或高温热塑性材料（UL94V - 0），适配钉为铜合金。工作电压每针小于36伏，交流电压每针50伏，AWG#28线每针电流1安培，工作温度范围为 -40°C到 +85°C。适用线规格为AWG #28，推荐适用绝缘直径为UL 3302及其等效标准线。产品应满足电气、机械和环境性能要求。

商品特性

触点采用高性能铜合金
外壳为热塑性或高温热塑性材料，UL94V - 0
适配钉为铜合金
工作电压每针小于36伏
交流电压每针50伏
AWG#28线每针电流1安培
工作温度范围为 -40°C到 +85°C
适用线规格为AWG #28
推荐适用绝缘直径为UL 3302及其等效标准线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线对板针座
	插针结构	1x10P
	间距	1mm
	安装方式	卧贴
	总PIN数	10P
	排数	1
	每排PIN数	10

	属性	参数值
	额定电流	2A
	触头材质	铜合金
	触头镀层	锡
	工作温度	-40℃~+85℃
	额定电压	50V
	阻燃等级	UL94V-0
	颜色	黑色
