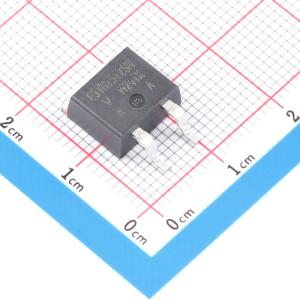

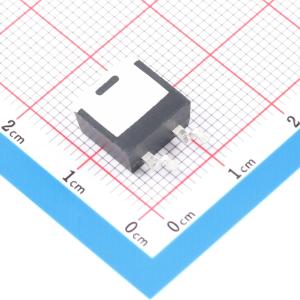

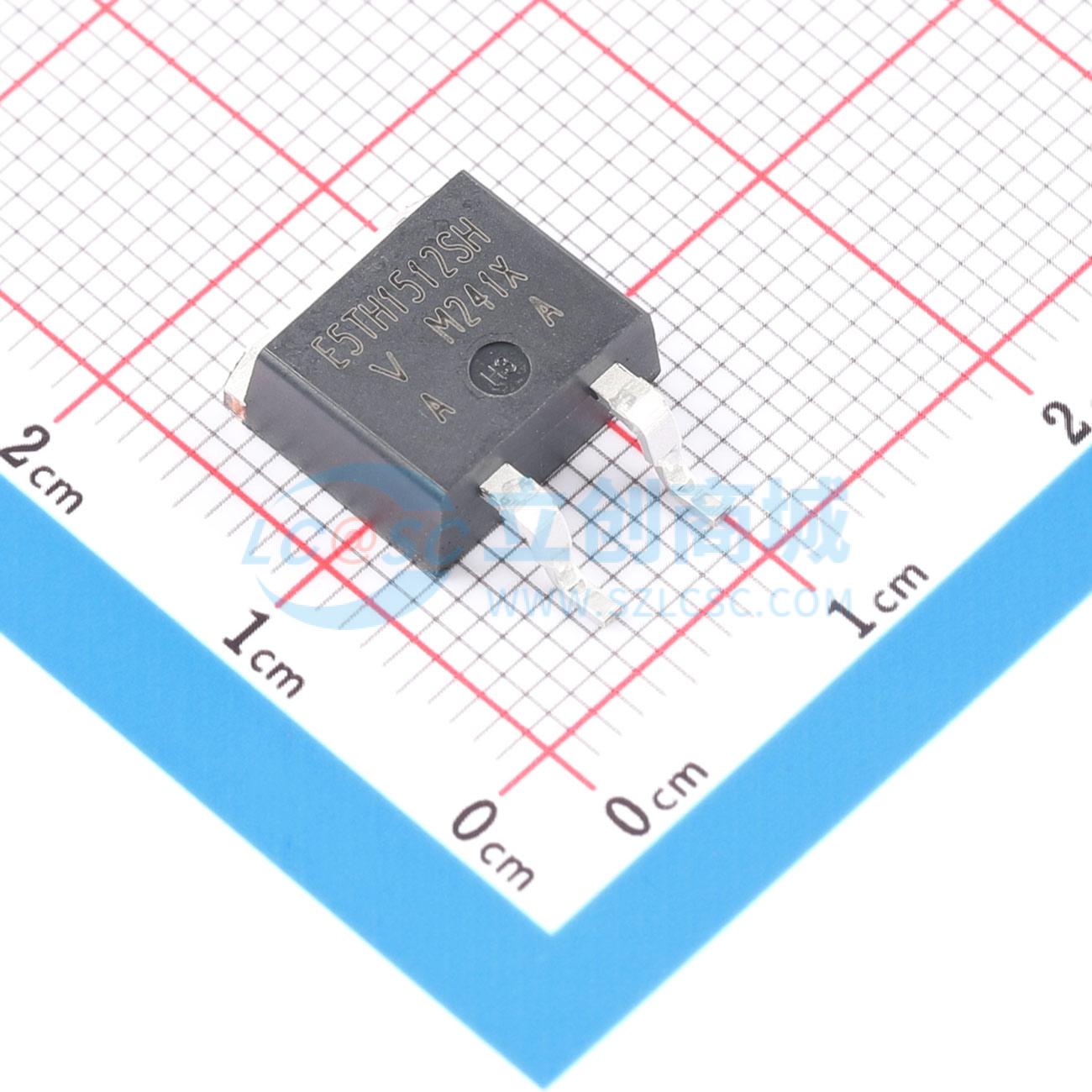

温馨提醒：图片仅供参考，商品以实物为准
VS-E5TH1512S2LHM3
1.2kV 15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有低传导和开关损耗的独特组合，适用于高频转换器，包括软开关/谐振类型。专为提高电动汽车/混合动力汽车电池充电站的PFC和输出整流级、太阳能逆变器的升压级和UPS应用的效率而设计，这些器件与MOSFET或高速IGBT完美匹配。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-E5TH1512S2LHM3
- 商品编号
- C17500060
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 15A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 2.5V@15A | |
| 非重复峰值浪涌电流 (Ifsm) | 125A | |
| 反向电流(Ir) | 50uA@1200V | |
| 反向恢复时间(Trr) | 95ns | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
这款整流器兼具低传导损耗和低开关损耗的独特优势，是高频转换器（软开关/谐振式）的理想选择。它专为提高电动汽车/混合动力汽车电池充电站的功率因数校正（PFC）和输出整流阶段、太阳能逆变器的升压阶段以及不间断电源（UPS）应用的效率而设计，能与MOSFET或高速IGBT完美配合。
商品特性
- 最小爬电距离和电气间隙分别为5.2mm和5.4mm
- 超快速且优化的反向恢复电荷Qrr
- 在正向电压降和开关损耗之间实现了同类最佳的权衡
- 针对高速运行进行了优化
- 最高工作结温为175°C
- 采用聚酰亚胺钝化工艺
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为245°C
- 通过AEC-Q101认证，符合JESD 201 2类晶须测试
应用领域
高频转换器、电动汽车/混合动力汽车电池充电站、太阳能逆变器、不间断电源
