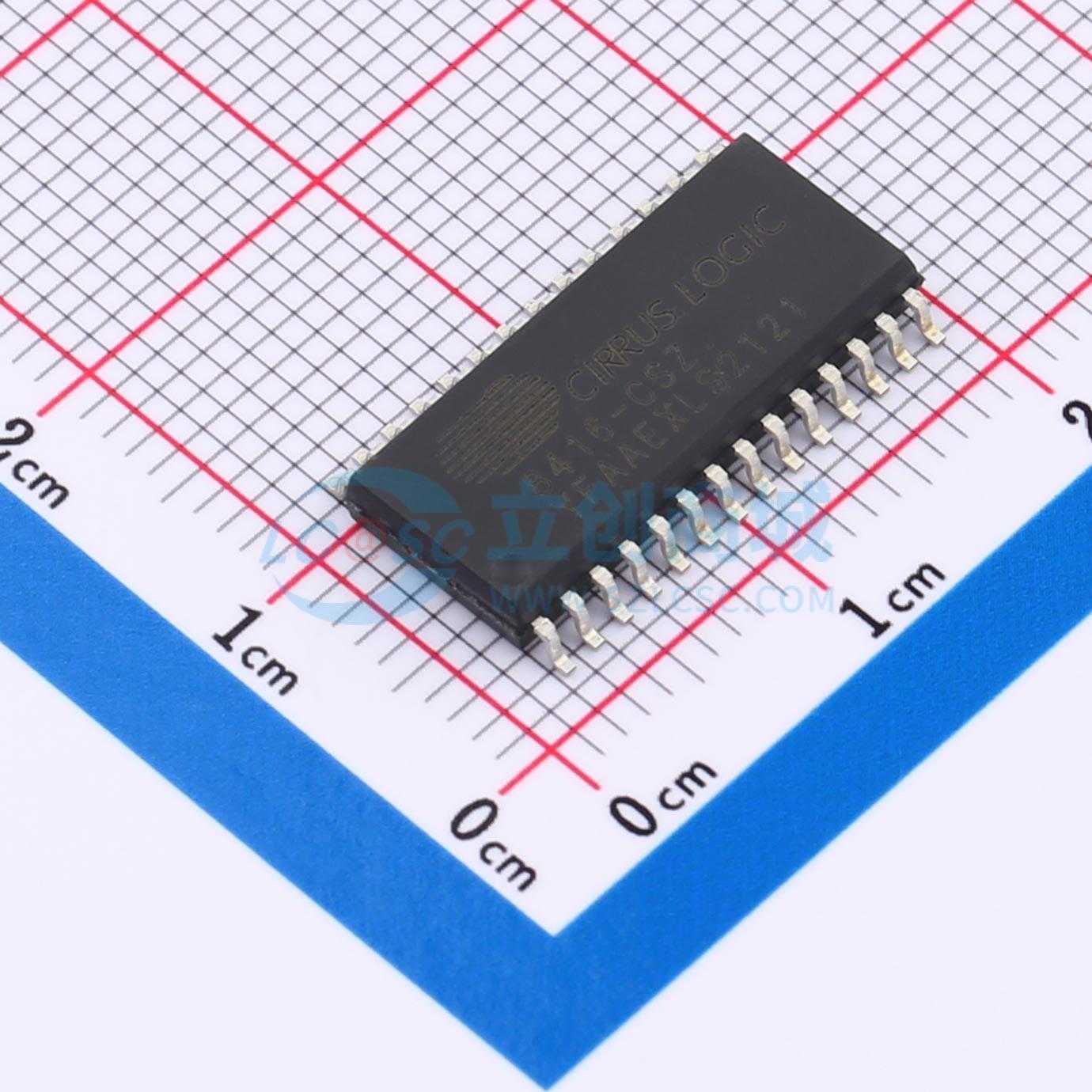

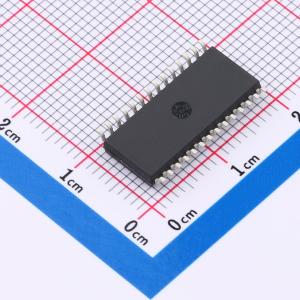

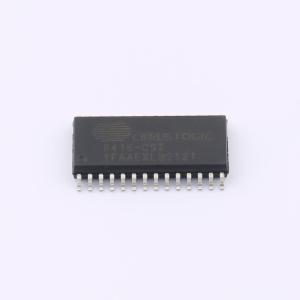

温馨提醒：图片仅供参考，商品以实物为准

CS8416-CSZR

192 kHz 数字音频接口接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 接收并解码八对立体声数字音频数据中的一对，符合IEC60958、S/PDIF、EIAJ CP1201或AES3接口标准。有串行数字音频输出端口，通过软件模式下的可选控制端口或硬件模式下的可选引脚实现全面控制能力。通道状态数据组装在缓冲区中，便于读取访问。GPO引脚可分配以将各种信号路由到输出引脚。低抖动时钟恢复机制可从传入的AES3流中产生非常干净的恢复时钟。独立操作允许没有微控制器的系统使用专用输出引脚操作该设备以获取通道状态数据。
品牌名称: Cirrus Logic(凌云)
商品型号: CS8416-CSZR
商品编号: C17499513
商品封装: SOIC-28
包装方式: 编带
商品毛重: 1.18克(g)

商品参数

商品概述

CS8416是一款单片CMOS器件，可根据IEC60958、S/PDIF、EIAJ CP1201或AES3接口标准接收并解码八组立体声数字音频数据中的一组。CS8416具备一个串行数字音频输出端口，可通过软件模式下的可选控制端口或硬件模式下的可选引脚实现全面控制。通道状态数据会存储在缓冲区中，便于读取。通用输出（GPO）引脚可用于将各种信号路由至输出引脚。低抖动时钟恢复机制可从输入的AES3数据流中恢复出非常纯净的时钟信号。独立运行模式允许无微控制器的系统通过专用输出引脚获取通道状态数据来操作CS8416。 CS8416提供28引脚TSSOP、SOIC和QFN封装，有商业级（-10℃至+70℃）和汽车级（-40℃至+85℃）可选。目标应用包括AV接收器、CD-R、DVD接收器、多媒体音箱、数字混音台、效果处理器、机顶盒以及计算机和汽车音频系统。

商品特性

完全兼容EIAJ CP1201、IEC-60958、AES3、S/PDIF的接收器
+3.3 V模拟电源（VA）
+3.3 V数字电源（VD）
+3.3 V或+5.0 V数字接口电源（VL）
8:2 S/PDIF输入多路复用器
硬件模式下可选择AES/SPDIF输入引脚
三个通用输出（GPO）引脚支持信号路由
可选择信号路由至GPO引脚
硬件模式下可选择S/PDIF到TX输入
灵活的三线串行数字输出端口
32 kHz至192 kHz采样频率范围
低抖动时钟恢复
可通过引脚和微控制器读取通道状态和用户数据
SPI或I²C控制端口，支持软件模式和独立硬件模式
差分电缆接收器
片上通道状态数据缓冲存储器
自动检测压缩音频输入流
解码CD Q子码
OMCK系统时钟模式

应用领域

AV接收器
CD-R
DVD接收器
多媒体音箱
数字混音台
效果处理器
机顶盒
计算机和汽车音频系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频接口芯片
	类型	接收器
	接口类型	SPI；I2C

	属性	参数值
	采样率	32kHz~192kHz
	工作电压	3.13V~3.46V；5V；3.3V
	工作温度	-10℃~+70℃
