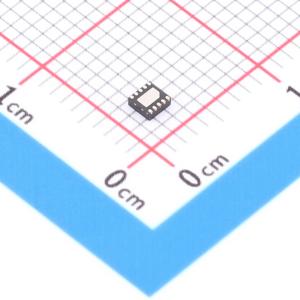

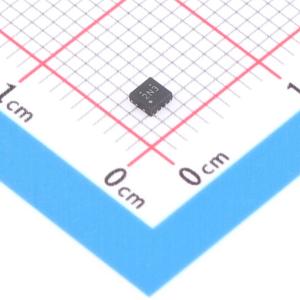

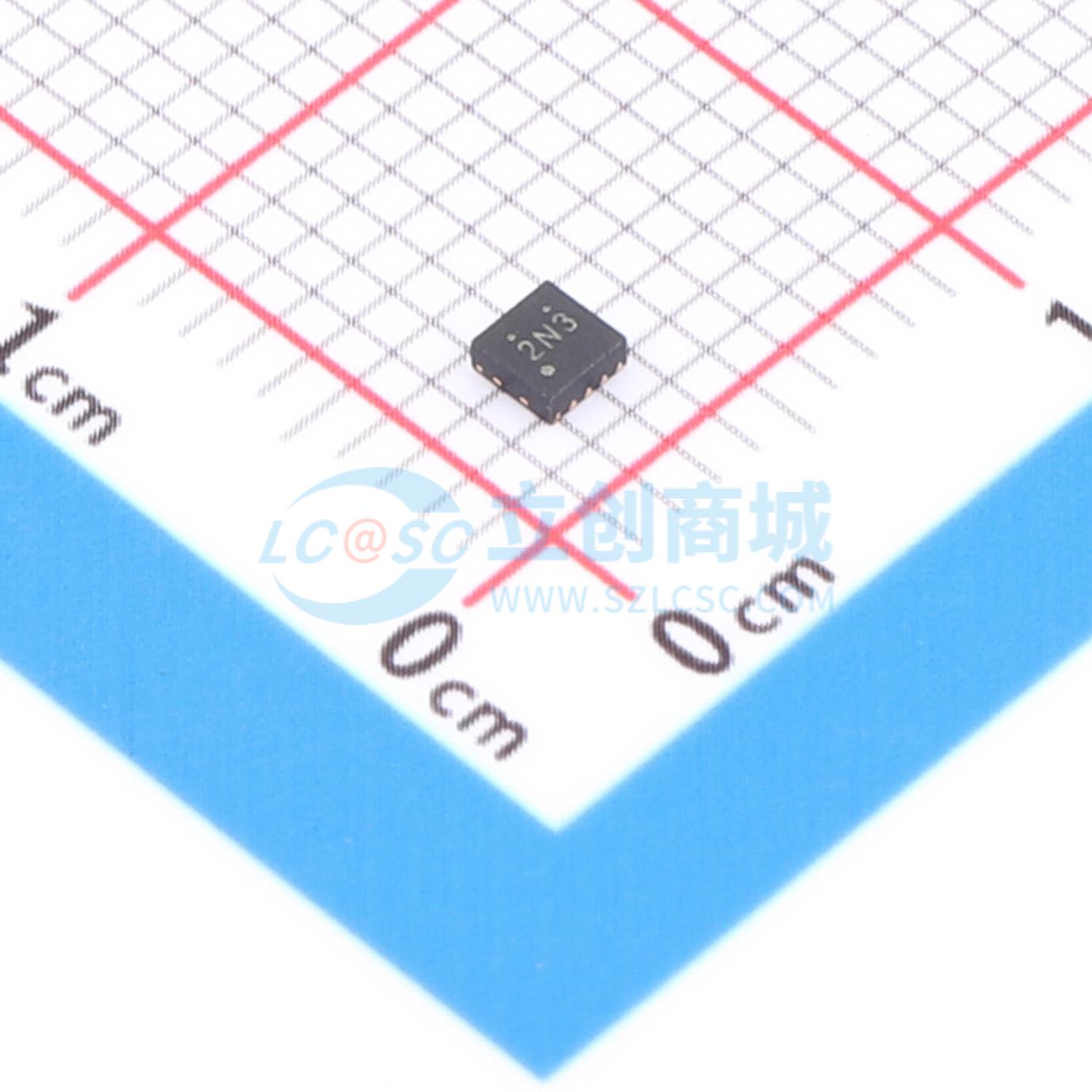

RT9089AGQW(2)

用于DDR终止的低功耗、小体积线性调节器，支持多种DDR标准和远程感应功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RICHTEK(立锜)
商品型号: RT9089AGQW(2)
商品编号: C17499250
商品封装: WDFN-10(2x2)
包装方式: 编带
商品毛重: 0.020508克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	线缆补偿；内置电流感应电阻；输出电压跟随；输出放电；过流保护

商品概述

RT9089A是一款灌/拉式跟踪终端稳压器，专为低成本、低外部元件数量的系统设计。它拥有高速运算放大器，可提供快速负载瞬态响应，仅需最小10μF的陶瓷输出电容。该稳压器支持远程感应功能，具备为DDRI/DDRII/DDRIII/DDRIV/LPDDRII/LPDDRIII VTT总线终端供电所需的所有特性，符合JEDEC规范。RT9089A采用散热高效的WDFN - 10L 2x2封装。RT9089A是一款线性灌/拉式DDR终端稳压器，电流能力高达2A。它内置一个高端N - MOSFET用于提供拉电流，一个低端N - MOSFET用于提供灌电流。所有控制电路由电源VCNTL供电。在正常工作时，误差放大器OP调整功率MOSFET的栅极驱动电压，使SENSE电压能够很好地跟踪VDDQSNS/2电压。源电流和灌电流均由内部感应电阻检测，当发生过载时，过流保护（OCP）功能将工作，将电流限制在设计值。此外，如果VOUT超出正常工作窗口，电流将折回到一半。此功能提供REFOUT输出电平，其等于VDDQSNS/2，具有10mA的拉/灌电流能力。该模块包括VCNTL欠压锁定（UVLO）、VDDQSNS欠压锁定和使能/禁用功能，并为整个芯片提供逻辑控制。当结温高于典型值160°C时，高端和低端功率MOSFET将关闭；当结温降至典型值120°C以下时，恢复正常工作。RT9089A的输入引脚S3和S5可对电源状态进行简单控制。表1描述了S3/S5端子逻辑状态以及REFOUT/VOUT输出的相应状态。在状态S3下，VOUT关闭并放电至地。当S5和S3引脚均为低电平时，电源状态设置为S4/S5。在S4/S5状态下，所有输出关闭并放电至地。

商品特性

输入电压范围VIN：1.1V ~ 3.5V
输入电压范围VCNTL：2.9V ~ 5.5V
支持陶瓷电容
10mA拉/灌参考输出
符合DDRI、DDRII JEDEC规范
支持DDRIII、DDRIV、LPDDRII和LPDDRIII应用
软启动功能
欠压锁定（UVLO）和过流保护（OCP）
热关断

应用领域

笔记本电脑/台式机/服务器
电信/数据通信、GSM基站、液晶电视/等离子电视、复印机/打印机、机顶盒
