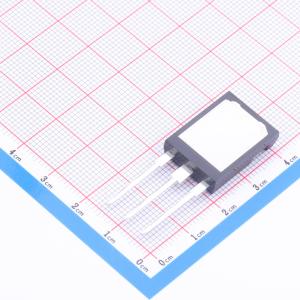

温馨提醒：图片仅供参考，商品以实物为准

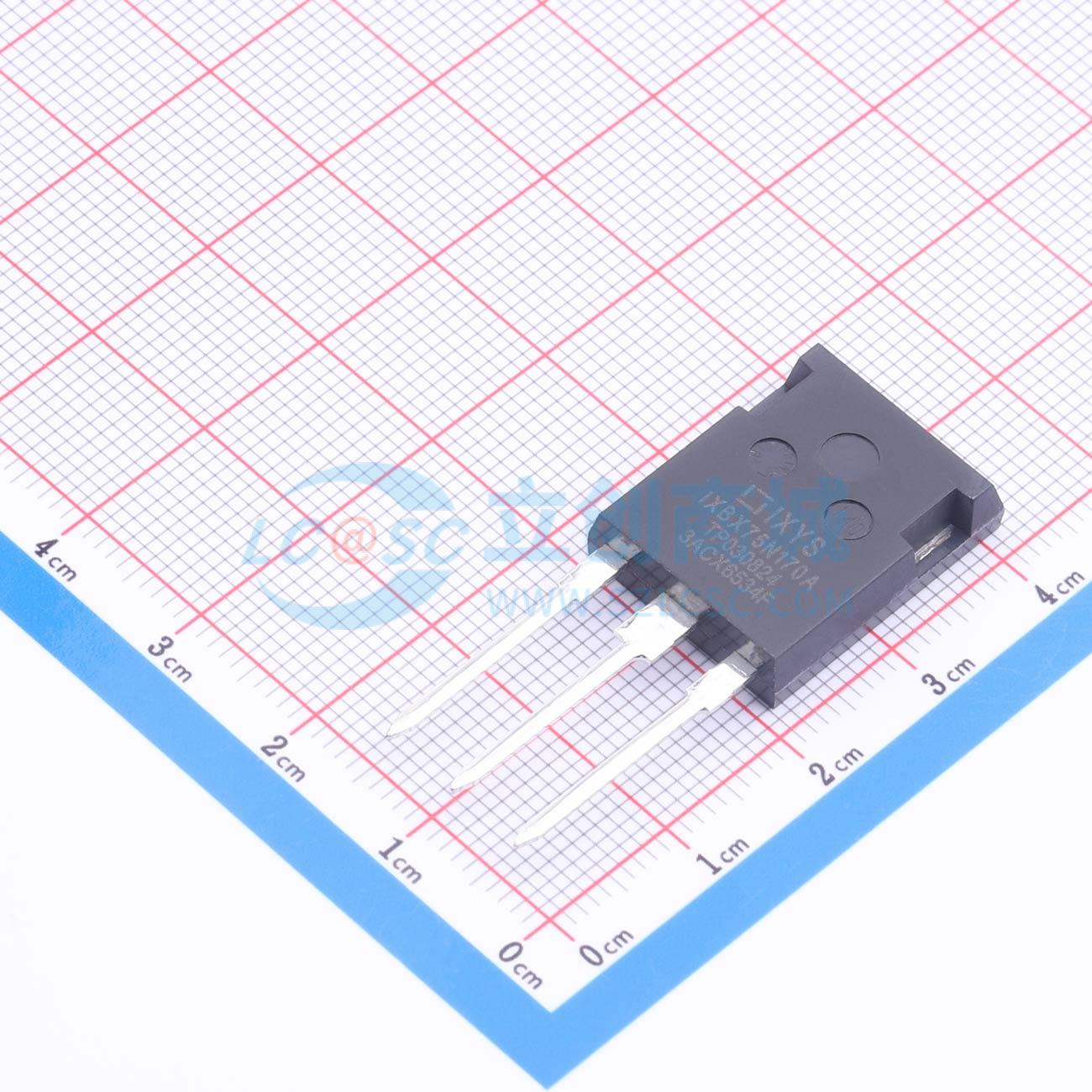

IXBX75N170A
BiMOSFET单芯片双极型MOS晶体管，具备高阻断电压、快速开关、高电流处理能力、反并联二极管等特性
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXBX75N170A
- 商品编号
- C17498368
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 1.04kW | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 110A | |
| 集电极脉冲电流(Icm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 6V | |
| 栅极阈值电压(Vge(th)) | 6V@15V,42A | |
| 栅极电荷量(Qg) | 358nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.2nF | |
| 输出电容(Coes) | 450pF | |
| 反向传输电容(Cres) | 150pF | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 418ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | 3.8mJ | |
| 反向恢复时间(Trr) | 360ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 国际标准封装
- 高阻断电压
- 快速开关
- 高电流处理能力
- 反并联二极管
- 高功率密度
- 低栅极驱动要求
- 集成二极管可用于保护
应用领域
- 开关模式和谐振模式电源
- 不间断电源（UPS）
- 交流电机驱动器
- 高压MOSFET的替代品
