- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

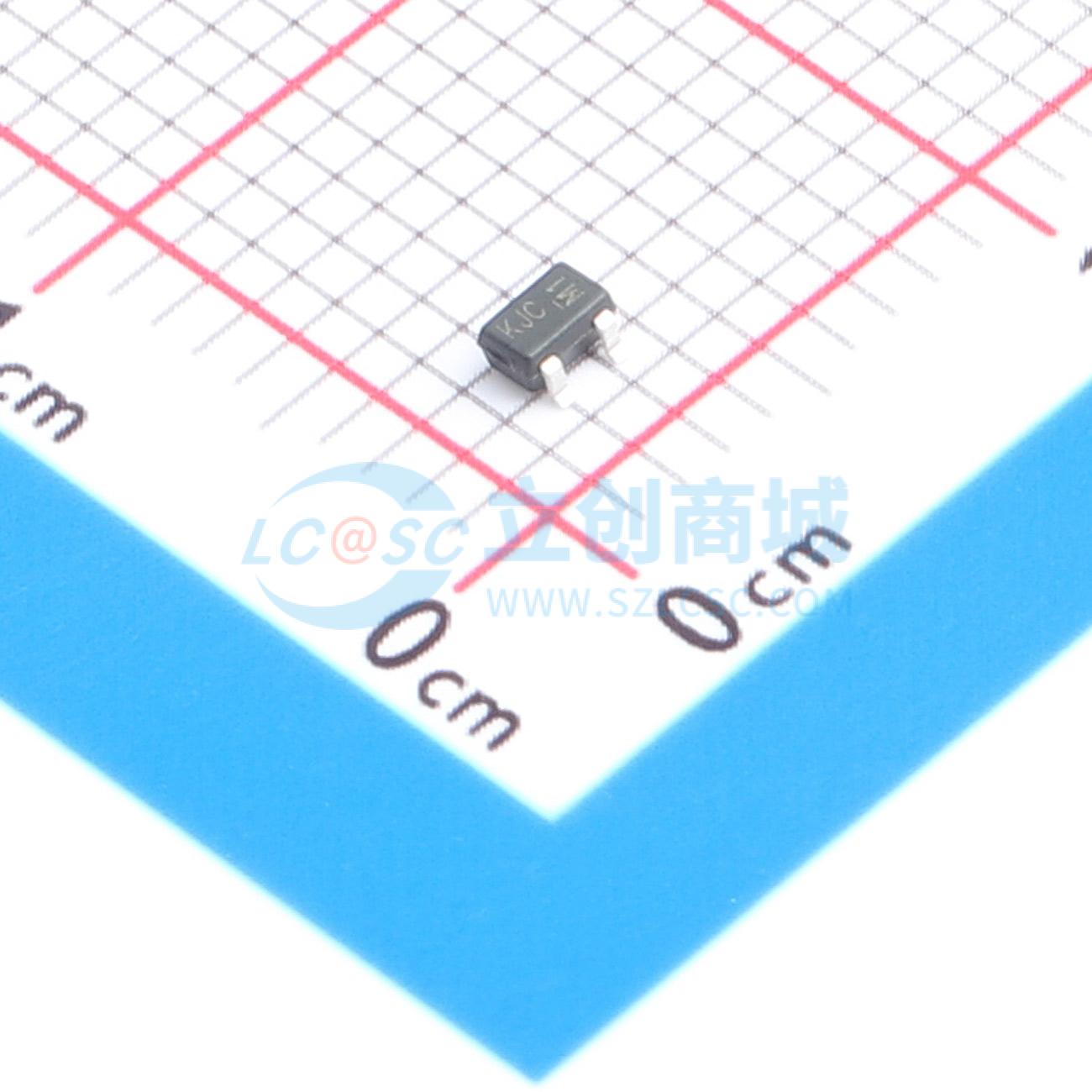

BAW56WQ-7-F
双表面贴装开关二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- BAW56WQ-7-F
- 商品编号
- C17495513
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | - | |
| 耗散功率(Pd) | 200mW | |
| 整流电流 | 300mA | |
| 直流反向耐压(Vr) | 75V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 2.5uA@75V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 快速开关速度
- 小尺寸表面贴装封装
- 适用于通用开关应用
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- BAW56WQ适用于需要特定变更控制的汽车应用；该产品符合AEC - Q101标准，具备PPAP能力，并在通过IATF 16949认证的工厂生产
