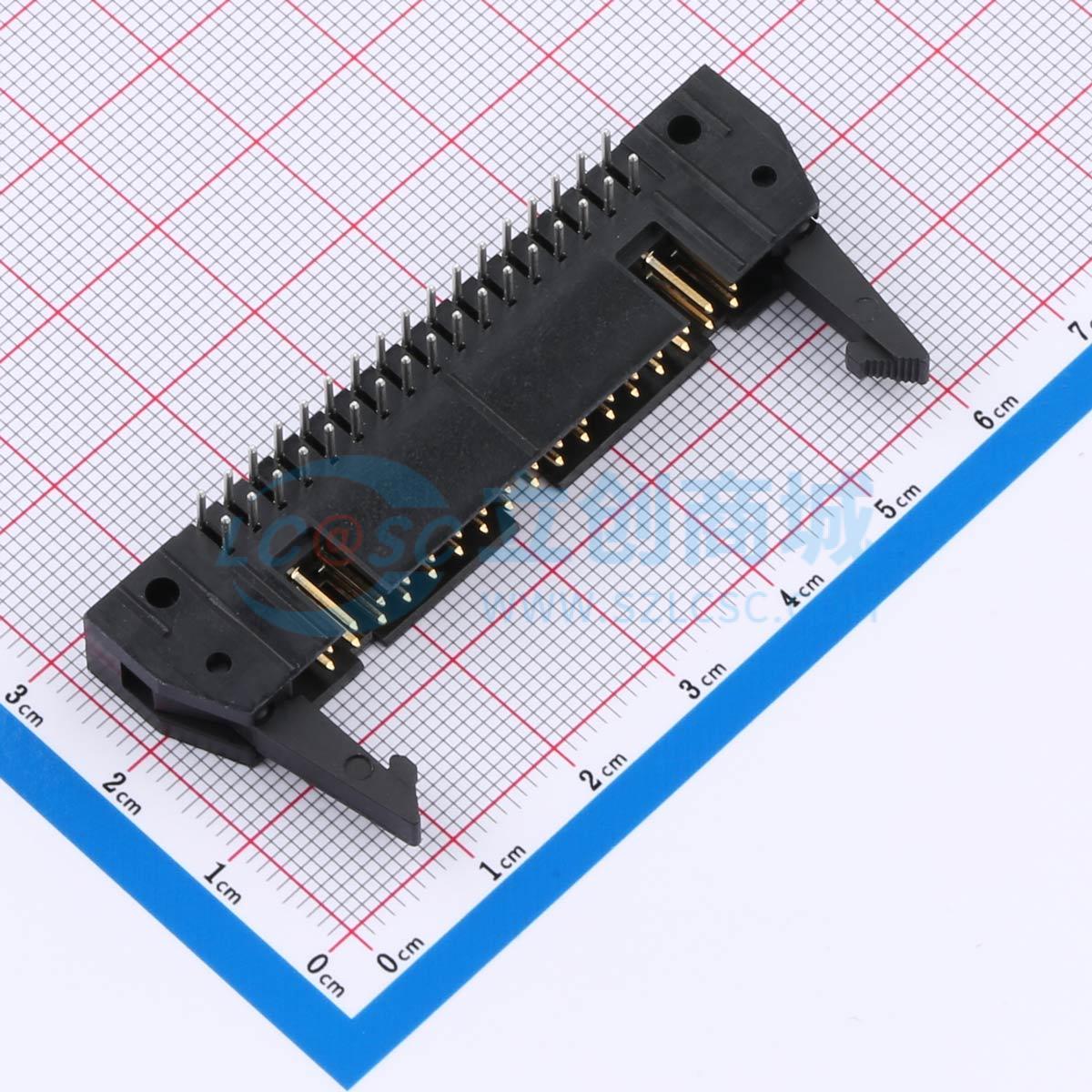

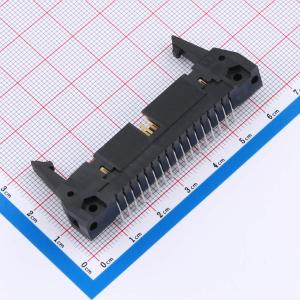

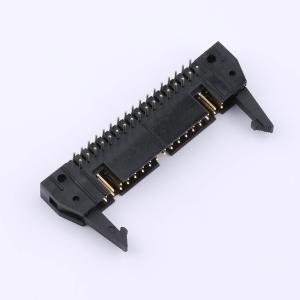

温馨提醒：图片仅供参考，商品以实物为准
5102322-8
2x17P 间距:2.54mm 弯插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线对板连接器，34 针，中心线间距 2.54 mm [.1 in]，直角，通孔焊接式，AMP-LATCH 通用插头，带状电缆连接器
- 商品型号
- 5102322-8
- 商品编号
- C17495439
- 商品封装
- 弯插
- 包装方式
- 托盘
- 商品毛重
- 13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x17P | |
| 间距 | 2.54mm | |
| 安装方式 | 弯插 | |
| 总PIN数 | 34P | |
| 排数 | 2 | |
| 每排PIN数 | 17 | |
| 行距 | 2.54mm |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 1A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -65℃~+105℃ | |
| 额定电压 | 250V | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 |
商品概述
坐标尺寸适用于基本位置，省略弹出闩锁。10针和14针尺寸仅包含一个用于卡扣式极化器（极化）的插槽，位置如图所示。10针尺寸仅包含一个用于双极化的插槽，位置如图所示。推荐的印刷电路板厚度为3.18 [.125]。弹出闩锁在打开位置所需的距离。外壳和闩锁：玻璃填充尼龙或聚酯，94V - 0等级；颜色见表格。插针：黄铜。插针：在局部镀覆区域，钯镍镀层上的镀金层最小厚度为0.76μm [.000030]，焊尾上的镀锡层最小厚度为2.54μm [.000100]，整个插针上的镀镍底层最小厚度为1.27μm [.000050]；或者在局部镀覆区域的镀金层最小厚度为0.76μm [.000030]，焊尾上的镀锡层最小厚度为2.54μm [.000100]，整个插针上的镀镍底层最小厚度为1.27μm [.000050]。基准 -M- 和 -N- 由客户确定。此视图用于清晰展示。详图V，比例10:1
