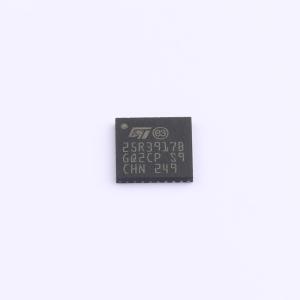

ST25R3917B-AQET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：操作模式: -读写器/卡模拟，主动和被动点对点。 RF通信: -符合EMVCo 3.1a模拟和数字标准。NFC-A / ISO14443A最高848 kbit/s。NFC-B / ISO14443B最高848 kbit/s。NFC-F / FeliCa最高424 kbit/s。NFC-V / ISO15693最高53 kb/s
品牌名称: ST(意法半导体)
商品型号: ST25R3917B-AQET
商品编号: C17492430

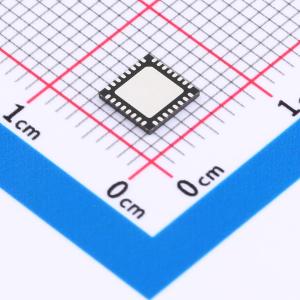

商品封装: UFQFPN-32(5x5)
包装方式: 袋装
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	商品目录	射频卡芯片
	协议	FeliCa,ISO 14443A,ISO 14443B,ISO 15693,MIFARE,NFC
	接口类型	I2C,SPI

	属性	参数值
	传输速率	53Kbit/s；848Kbit/s；424Kbit/s
	频率	13.56MHz
	工作电压	2.4V~5.5V

商品特性

操作模式：
- 读写器/卡模拟、主动和被动点对点
- 低级别模式以实现符合MIFARE Classic或其他自定义协议
射频通信：
- EMVCo 3.1a模拟和数字兼容
- NFC - A / ISO14443A高达848 kbit/s
- NFC - B / ISO14443B高达848 kbit/s
- NFC - F / FeliCa高达424 kbit/s
- NFC - V / ISO15693高达53 kb/s
- NFC - A / ISO14443A (106 kbit/s)和NFC - F / FeliCa (212/424 kbit/s)卡模拟
- 主动和被动点对点发起者和目标模式，高达424 kbit/s
关键特性：
- 动态功率输出（DPO）控制场强以保持在给定限制内
- 主动波整形（AWS）减少过冲和下冲
- 噪声抑制接收器（NSR）允许在嘈杂环境中接收
- 自动天线调谐（AAT）通过可变电容器
- 集成符合EMVCo 3.1a的EMD处理
- 自动增益控制和静噪功能以最大化SNR
- 低功耗NFC主动和被动目标模式
- 可调ASK调制深度，从0到82%
- 集成稳压器以提高系统PSRR
- AM/PM和I/Q解调器，具有基带通道求和或自动通道选择
- 可驱动两个独立的单端天线
- 测量天线电压幅度和相位、RSSI、片上电源和稳压电压
外部通信接口：
- 512字节FIFO
- 串行外设接口（SPI）高达10 Mbit/s
- I²C在快速模式下高达400 kbit/s，快速模式+下高达1 Mbit/s，高速模式下高达3.4 Mbit/s
电气特性：
- 宽电源电压和环境温度范围（2.6至5.5 V，-40℃至+105℃；2.4至5.5 V，-20℃至+105℃）
- 宽外设通信电源范围，从1.65至5.5 V
- 石英振荡器能够使用27.12 MHz晶体快速启动
