温馨提醒：图片仅供参考，商品以实物为准

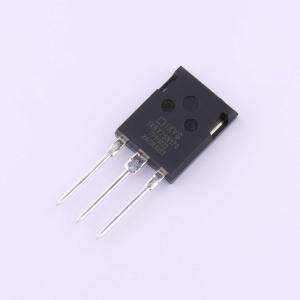

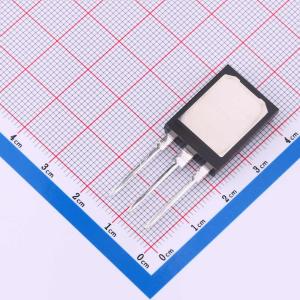

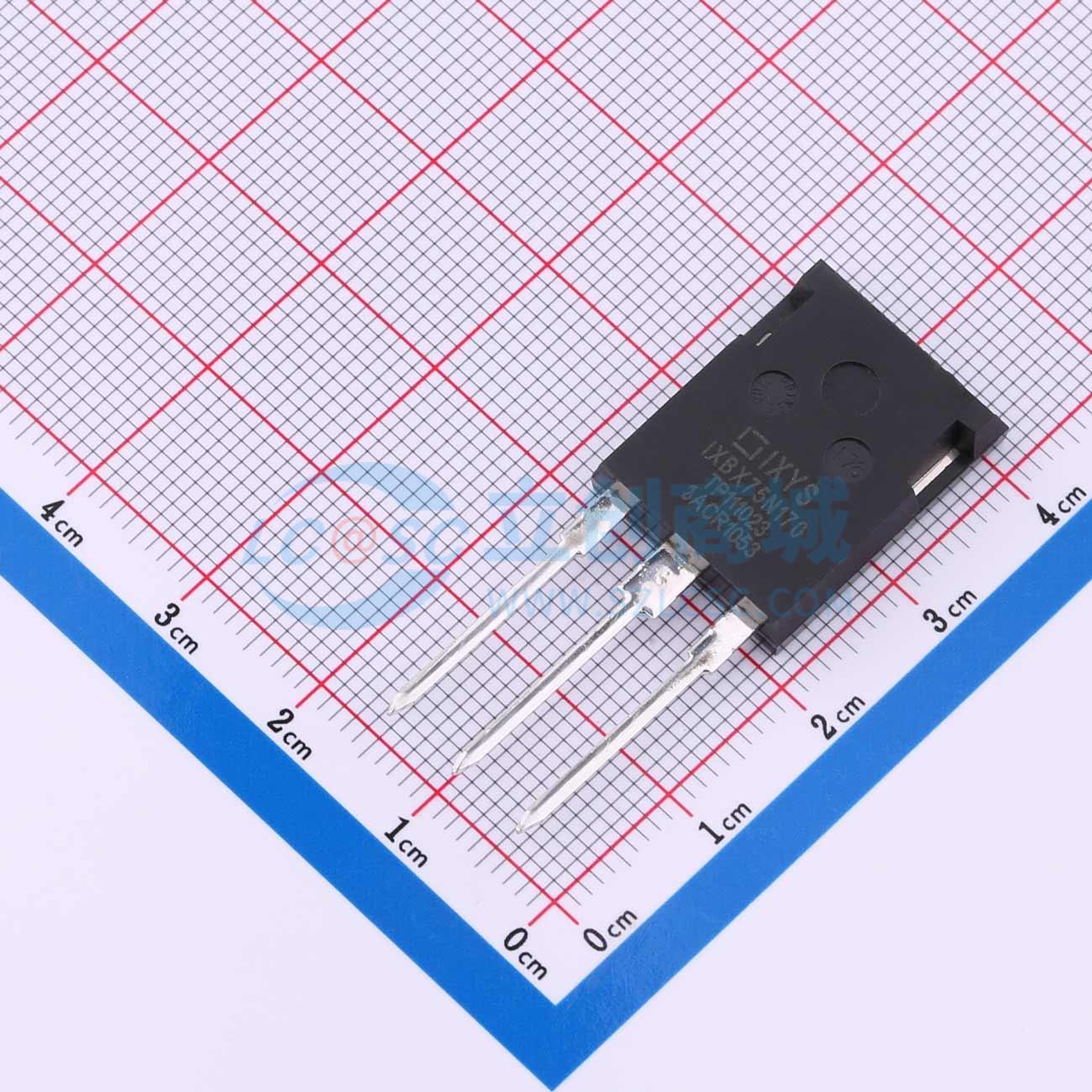

IXBX75N170
1700V、75A双极型MOS晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：国际标准封装。高阻断电压。高电流处理能力。反并联二极管。高功率密度。低栅极驱动要求。应用：电容放电。交流开关
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXBX75N170
- 商品编号
- C17489325
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 9.096667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 1.04kW | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 200A | |
| 集射极饱和电压(VCE(sat)) | 3.1V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 3.1V@15V,75A | |
| 栅极电荷量(Qg) | 350nC |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 400pF | |
| 反向传输电容(Cres) | 150pF | |
| 开启延迟时间(Td(on)) | 46ns | |
| 关断延迟时间(Td(off)) | 260ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 1.5us | |
| 工作温度 | -55℃~+150℃@(Tj) |
