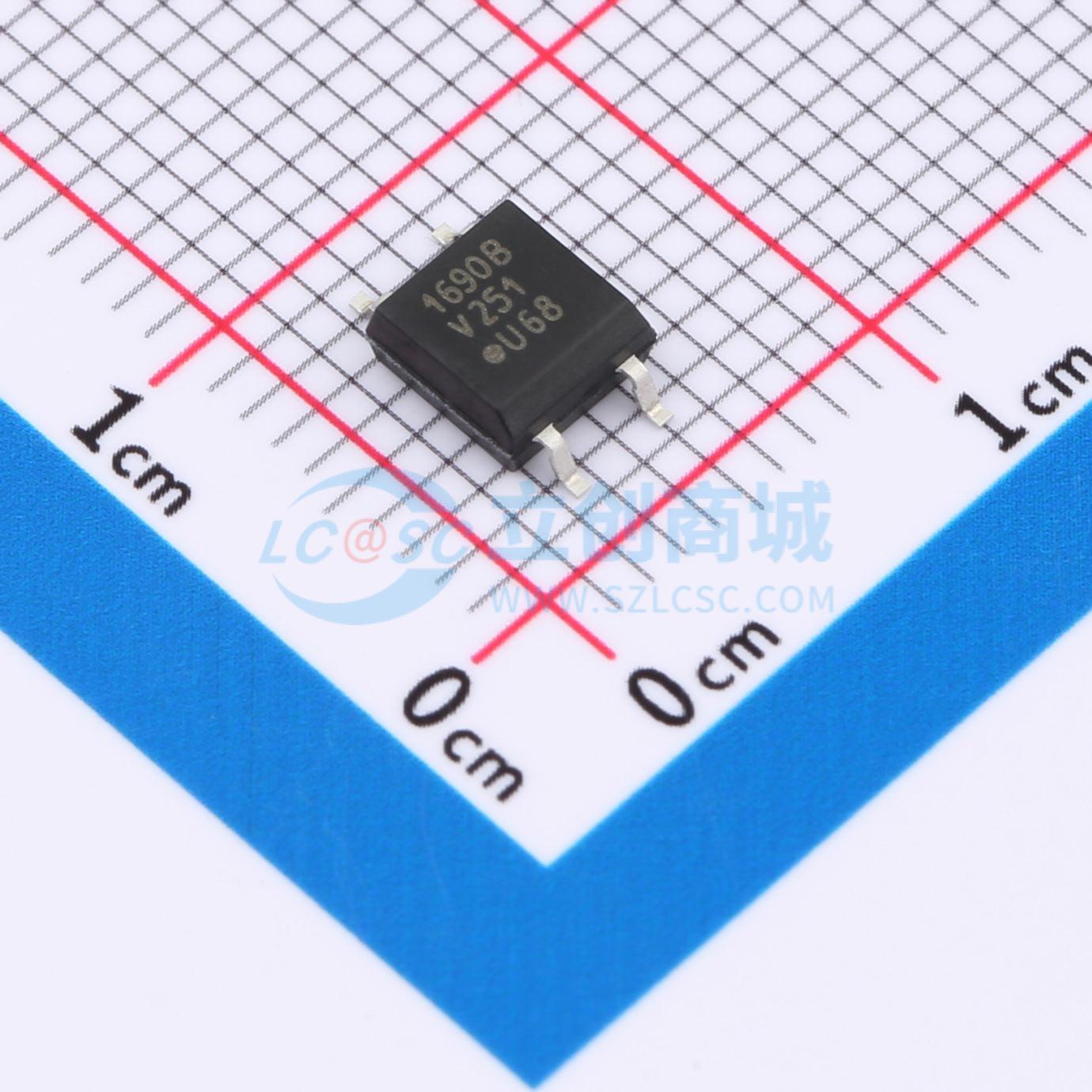

温馨提醒：图片仅供参考，商品以实物为准
SFH1690BT
光电晶体管输出光耦合器，SOP-4迷你扁平封装，额定温度110 ℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 额定温度为110°C的SFH1690AT、SFH1690BT、SFH1690CT和SFH1690ABT系列产品采用了砷化镓（GaAs）红外发射二极管发射器，该发射器与硅平面光电晶体管探测器进行光耦合，并采用4引脚、引脚间距为100密耳的微型扁平封装。它具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器件用于两个电气隔离电路之间的信号传输
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH1690BT
- 商品编号
- C17488684
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@10mA,2.5mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
应用领域
- 电力线通信调制解调器 (PLC)
- 电信通信
