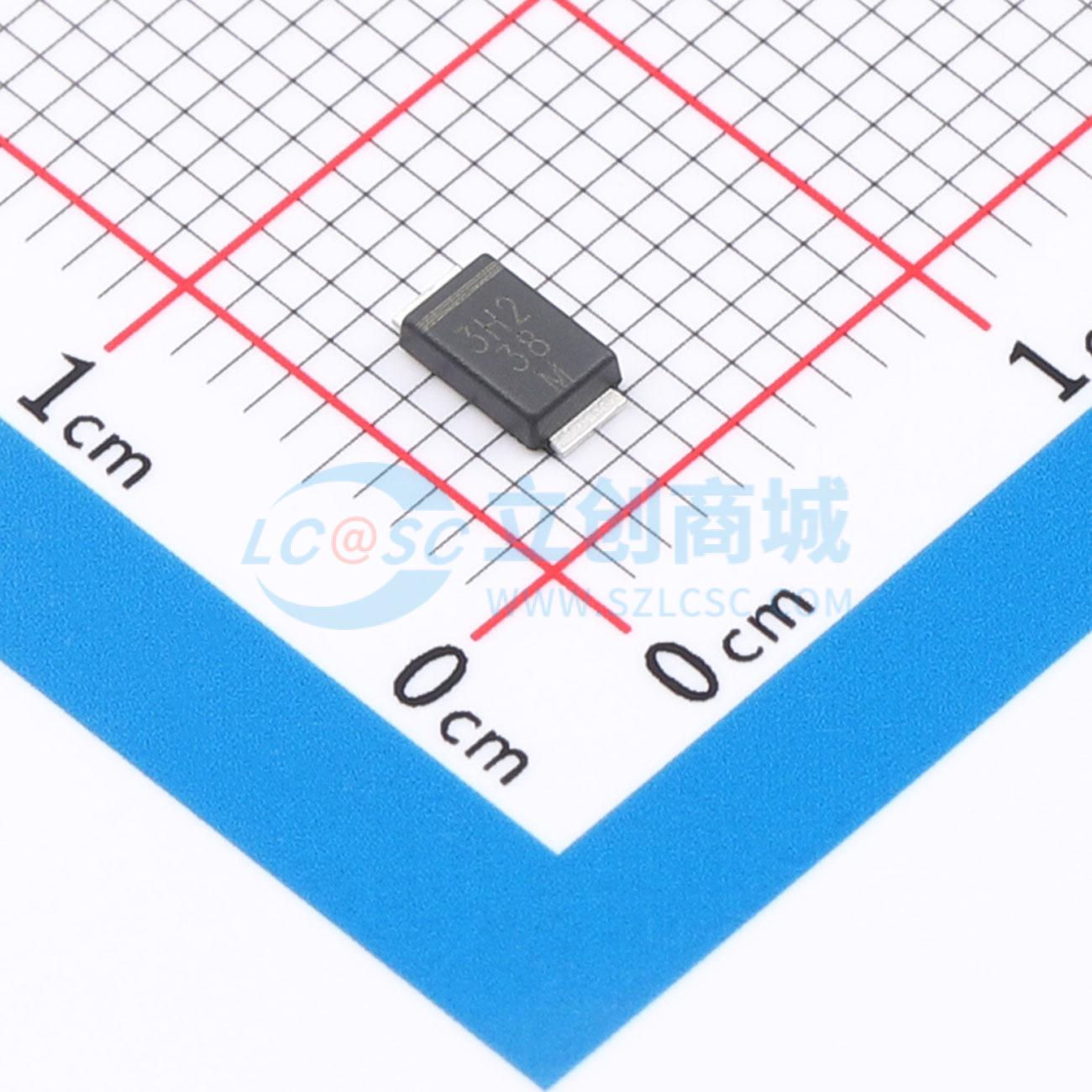

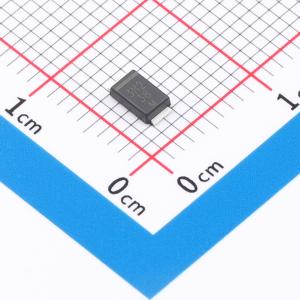

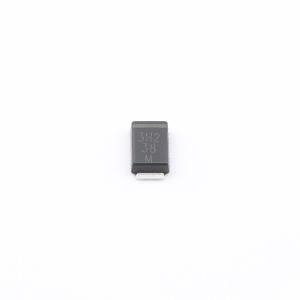

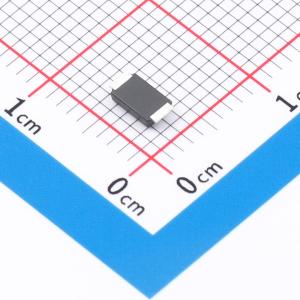

VS-3EYH02HM3/H
200V 3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于高频、续流、DC/DC转换器、PFC以及缓冲器工业和汽车应用。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-3EYH02HM3/H
- 商品编号
- C17486364
- 商品封装
- DO-221AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | 225mW | |
| 整流电流 | 3A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 950mV@3A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 2uA@200V | |
| 反向恢复时间(Trr) | 30ns | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
用于高频、续流、DC/DC转换器、功率因数校正（PFC）以及缓冲器的工业和汽车应用。
商品特性
- 低外形封装
- 适合自动贴装
- 正向压降小，功率损耗低
- 漏电流小
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度260℃
- 通过AEC-Q101认证，2级晶须测试
- 与SOD-128封装外形兼容
- 材料分类：有关合规定义请见www.vishay.com/doc?99912
应用领域
高频应用、续流应用、DC/DC转换器、功率因数校正（PFC）、缓冲器应用
