ISO808

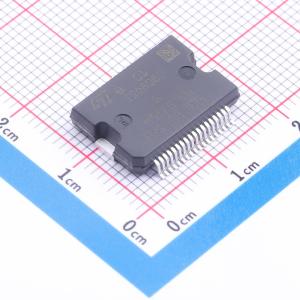

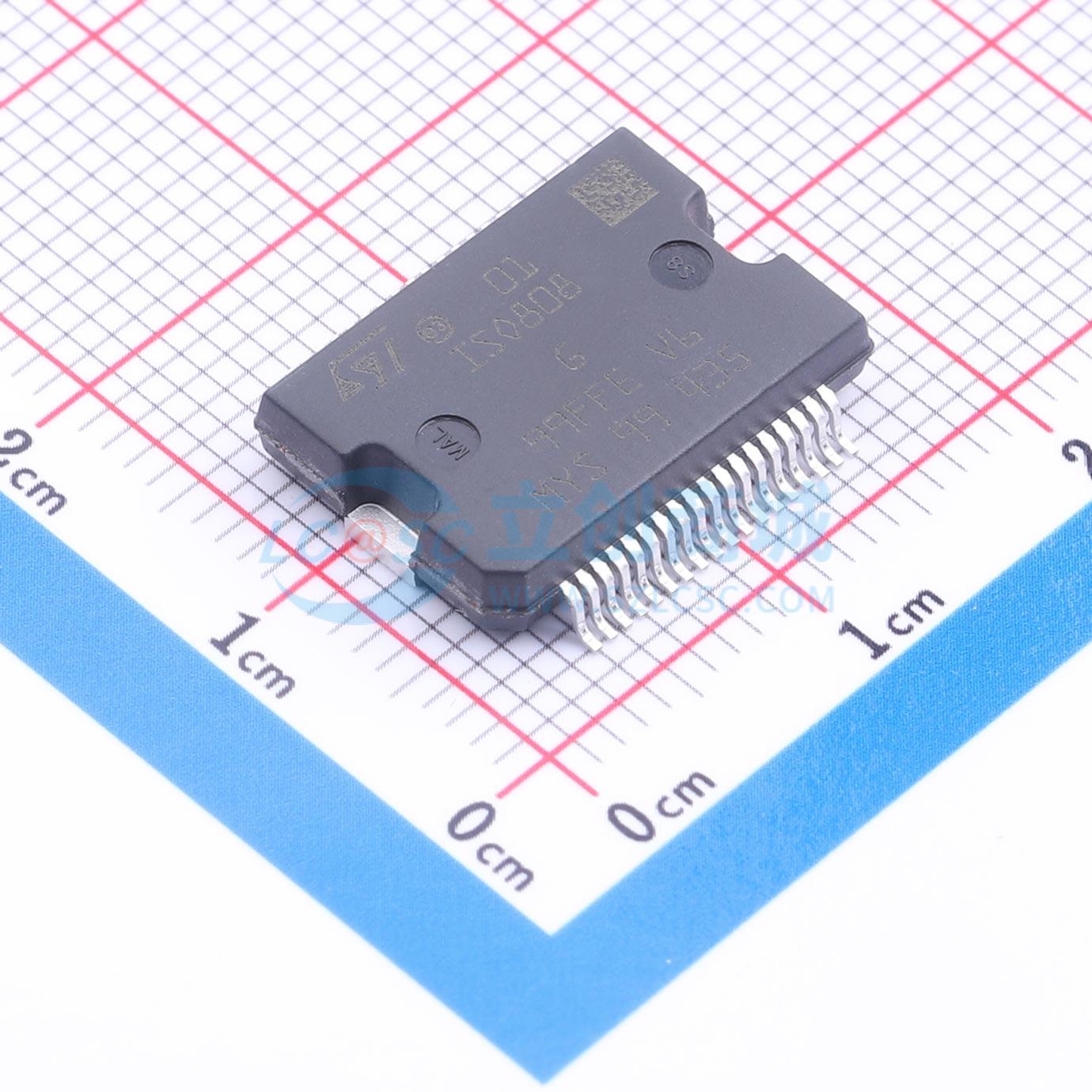

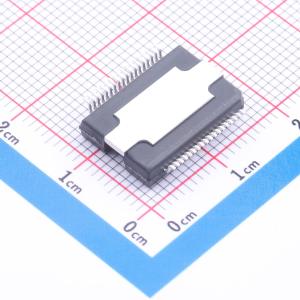

ISO808、ISO808-1（PowerSO-36封装）以及ISO808Q、ISO808Q-1（TFQFPN32封装）是具备低供电电流的隔离式八通道驱动器。每个驱动器包含两个独立的隔离电压域，分别用于过程级和控制逻辑级。该集成电路旨在驱动一侧接地的任何类型的负载。每通道独立的有效通道电流限制结合热关断功能，可保护器件免受过载影响。内置热关断功能保护每个通道免受过温和过载影响：当结温达到保护阈值时，每个过热的通道会自动关闭。如果其结温降至重启阈值以下，通道将重新开启。一个额外的外壳温度传感器可保护整个芯片免受过温影响：如果外壳温度达到关断阈值，则过载通道将被关闭，仅当外壳温度降至复位阈值时才会重启。非过载通道继续正常运行。其他内置功能包括接地丢失保护、带滞回的欠压锁定以及看门狗。内部电路提供一个或逻辑连接的非锁存过温信号，并通过公共故障指示引脚报告。故障引脚是一个开漏、低电平有效的故障指示引脚。同步控制模式用于减少输出的抖动，并可同时驱动不同器件的输出。

• VCC(AMR) = 45 V
• 过程侧宽工作电压范围：VCC = 9.2 V ~ to ~ 36 V
• 每通道典型导通电阻 RDS(on) = 0.125 Ω
• 感性负载快速去磁，典型去磁电压 VDEMAG(TYP) = VCC - 54 V
• 每通道过程侧工作电流：ISO808/ISO808Q 的 IOUT < 0.7 A；ISO808-1/ISO808Q-1 的 IOUT < 1 A
• 过程侧和逻辑侧低供电电流
• 带自动重启和滞回的欠压关断
• 逻辑侧兼容 5 V 和 3.3 V TTL/CMOS 及 MCU 的 I/O
• 公共输出使能/禁用引脚
• 用于禁用集成电路输出的复位功能
• 高共模瞬态抗扰度
• 输出通道短路保护：ISO808/ISO808Q 的 ILIM(MIN) = 0.7 A；ISO808-1/ISO808Q-1 的 ILIM(MIN) = 1 A
• 每通道独立的过温保护
• 外壳过温保护
• 过压保护
• 接地丢失和 VCC 丢失保护
• 公共故障开漏诊断
• 设计符合 IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5 和 IEC 61000-4-8 标准
• 通过 UL1577 和 UL508 认证
• 安全限值符合 IEC 60747-17 标准
• 提供 PowerSO-36 和 TFQFPN32 封装

• 可编程逻辑控制
• 工业PC外围输入/输出
• 数控机床
• 各类负载驱动器
