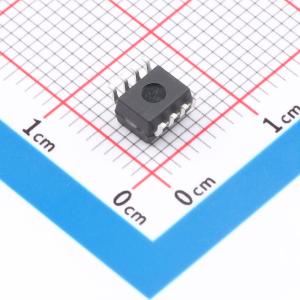

ACPL-054L-060E

低功耗1MBd数字光耦

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-054L-060E
商品编号: C17478291
商品封装: SOIC-8
包装方式: 管装
商品毛重: 8克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	-
	上升时间(tr)	-
	下降时间	-
	工作温度	-40℃~+105℃
	电流传输比(CTR)最小值	93%
	电流传输比(CTR)最大值/饱和值	200%
	总功耗(Pd)	-
	正向电流(If)	20mA
	功能特性	集电极开路输出

商品概述

Broadcom® ACPL-M50L（采用SO-5封装的单通道）、ACPL-054L（采用SO-8封装的双通道）、ACPL-W50L（采用拉伸SO-6封装的单通道）和ACPL-K54L（采用拉伸SO-8封装的双通道）是低功耗、低输入电流的1 MBd数字光耦合器。这些数字光耦合器在发光二极管和集成光子探测器之间使用绝缘层，以提供输入和输出之间的电气隔离。光电二极管偏置和输出晶体管集电极的独立连接，通过减少基极-集电极电容，将速度提高到传统光电晶体管耦合器的百倍以上。在-40℃至+105℃的温度范围内，当V_CM = 1500 V时，ACPL-M50L/054L/W50L/K54L的最小共模瞬态抗扰度增加至15 kV/μs。在I_F = 3 mA时，ACPL-M50L的典型电流传输比为140%，ACPL-054L/W50L/K54L的典型电流传输比为130%。该数字光耦合器可用于任何TTL/CMOS、TTL/LSTTL或宽带宽模拟应用。注意！在处理和组装此组件时，请采取常规静电防护措施，以防止静电放电可能造成的损坏和/或性能下降。

商品特性

宽电源电压V_CC：2.7V至24V
低驱动电流：3 mA
集电极开路输出
TTL兼容
紧凑的SO-5、SO-8、拉伸SO-6和拉伸SO-8封装
在V_CM = 1500 V时具有15 kV/μs的高共模抑制
在温度范围-40℃至+105℃内保证性能
低传播延迟：在5V时最大为1 μs
全球安全认证：
UL1577认可，ACPL-M50L/054L为3750 V_rms/1分钟，ACPL-W50L/K54L为5000 V_rms/1分钟
CSA认证
IEC/EN/DIN EN 60747-5-5增强绝缘认证

应用领域

通信接口
数字信号隔离
微控制器接口
开关电源中的反馈元件
模数、数模转换的数字隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	-
	输出类型	-
	正向压降(Vf)	1.5V
	输出电流	8mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	负载电压	-
	输出通道数	2
