430451023引脚图
  • 引脚图
  • 焊盘图

温馨提醒：图片仅供参考，商品以实物为准

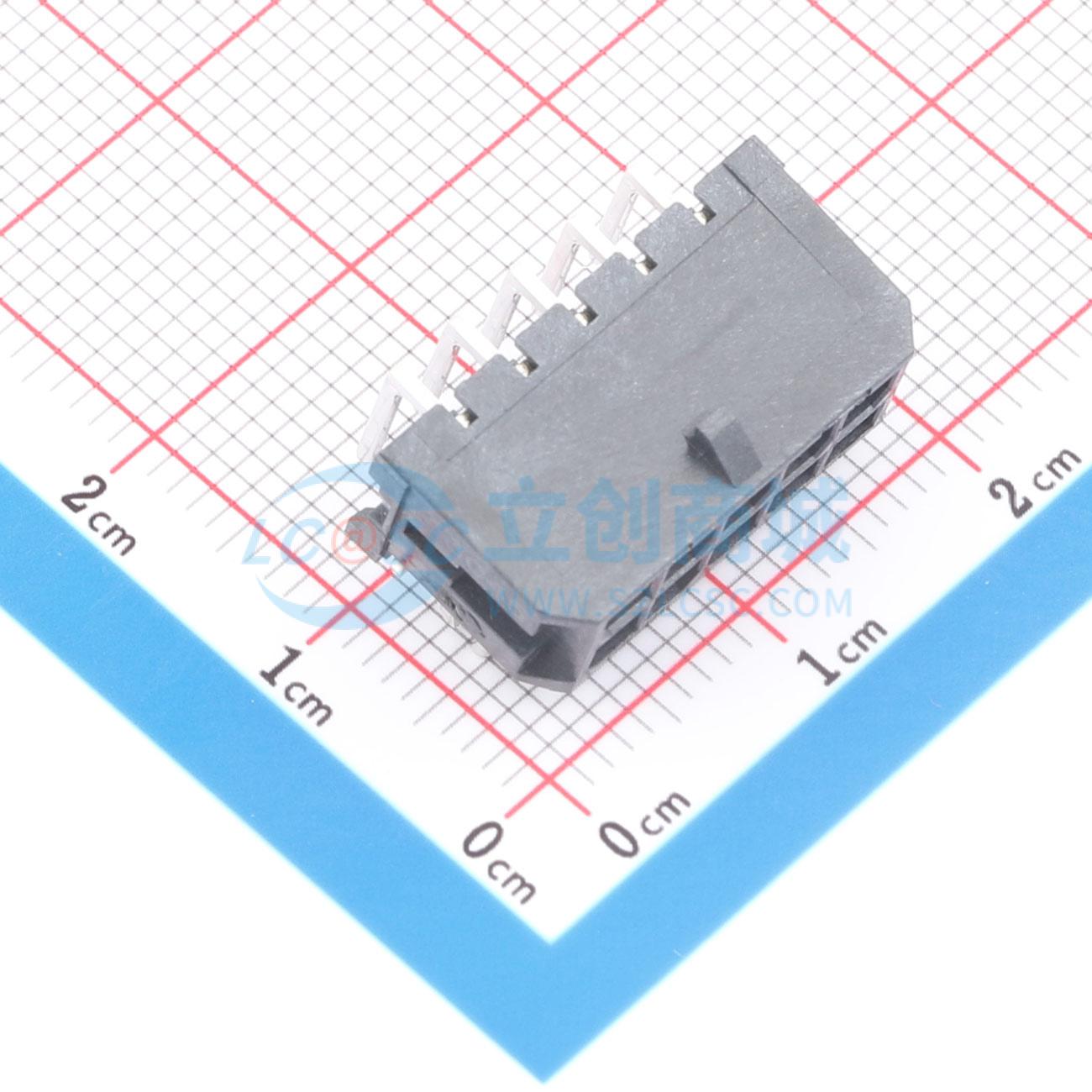

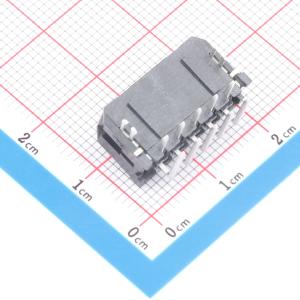

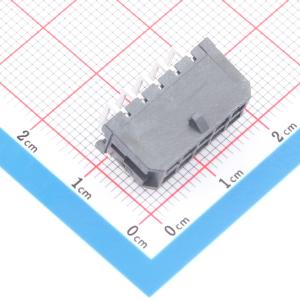

430451023

2x5P 间距:3mm 弯插 系列:Micro-Fit(MX 3.0)

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
MOLEX
商品型号
430451023
商品编号
C17470456
商品封装
弯插,P=3mm​
包装方式
托盘
商品毛重
0.157克(g)

    商品参数

    属性参数值
    商品目录线对板针座
    插针结构2x5P
    间距3mm
    安装方式弯插
    参考系列Micro-Fit(MX 3.0)
    总PIN数10P
    排数2
    每排PIN数5
    行距3mm
    额定电流8.5A
    属性参数值
    触头材质黄铜
    触头镀层金
    工作温度-40℃~+105℃
    额定电压600V
    阻燃等级UL94V-0
    附加特征鱼叉脚(金属)；辅助焊脚
    颜色黑色
    Z轴-板上高度8.8mm
    X轴-板上底边长度(间距线)18.65mm
    Y轴-板上底边宽度12.24mm
