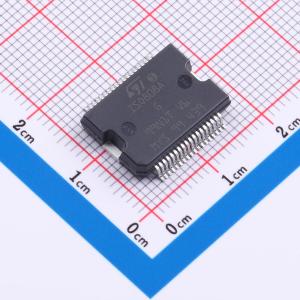

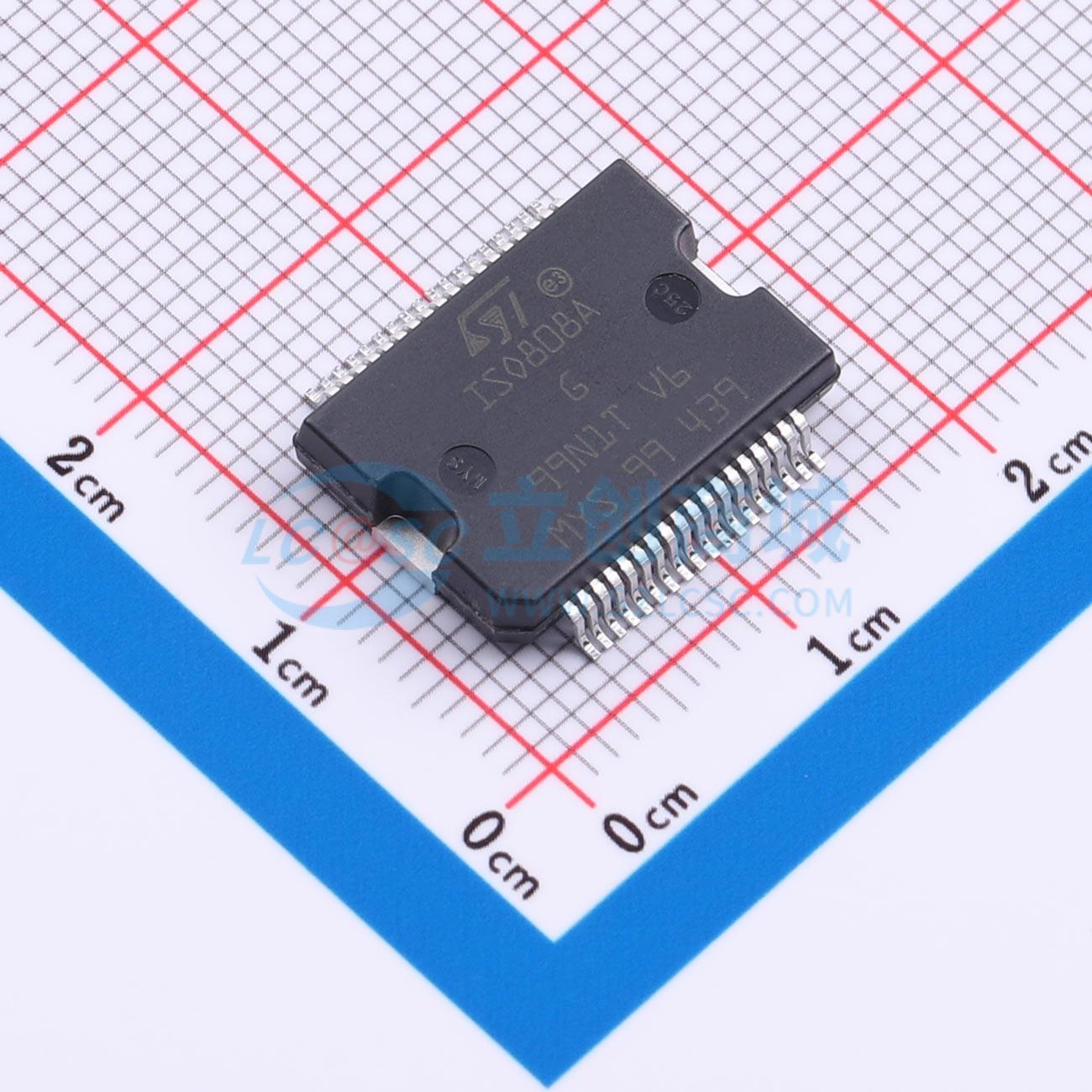

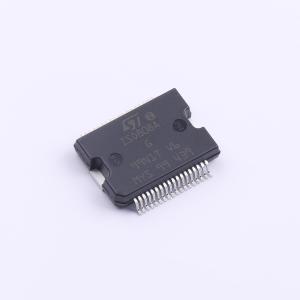

温馨提醒：图片仅供参考，商品以实物为准

ISO808A

隔离式八路高端功率固态继电器，带有SPI接口，适用于高感性负载

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ST(意法半导体)
商品型号: ISO808A
商品编号: C17468779
商品封装: SO-36
包装方式: 袋装
商品毛重: 19.6克(g)

商品参数

	属性	参数值
	导通时间(Ton)	-
	截止时间(Toff)	-
	输入类型	-
	工作温度	-
	总功耗(Pd)	-
	绝缘电阻	-
	功能特性	欠压锁定；内置看门狗；使能/复位引脚；过压保护；过温保护；感性负载消磁

商品概述

ISO808A和ISO808A - 1是具有低电源电流的8通道隔离驱动器。每个驱动器包含2个独立的隔离电压域（分别用于处理阶段和控制逻辑阶段的VCC和VDD）。这些集成电路旨在驱动任何一侧接地的负载。控制逻辑阶段具有一个8位输出状态寄存器（MCU可在其中设置处理阶段输出通道的开/关状态），允许进行菊花链连接。两个阶段通过意法半导体专有协议通过隔离通道进行通信。每个通道独立的有源通道电流限制（OVL）与热关断（OVT）相结合，可保护设备免受过载影响。内置热关断保护每个通道免受过温和过载影响：每个过热通道在其结温触发保护阈值（TJSD）后自动关闭。如果其结温降至重启阈值（TJR）以下，通道将重新开启。一个额外的外壳温度传感器保护整个芯片免受过温影响（OVC事件）：如果外壳温度触发TCSD阈值，则过载通道将关闭，并且仅当外壳温度降至复位阈值（TCR）时才会重启。未过载的通道将继续正常运行。其他内置功能包括接地保护、VCC和VDD欠压锁定（带迟滞）、看门狗和VCC电源正常指示。内部电路提供一个或逻辑非锁存通用故障指示器，用于指示通道OVT。如果VCC低于电源正常阈值，则PGOOD诊断引脚将被激活。FAULT和PGOOD引脚均为开漏、低电平有效故障指示引脚。

商品特性

VCC(AMR) = 45 V
宽处理侧工作范围：VCC = 9.2至36 V
每通道RDS(导通) = 0.125 Ω（典型值）
电感负载快速消磁：VDEMAG(典型值) = VCC - 54 V
每通道处理侧工作电流：ISO808A IOUT < 0.7 A；ISO808A - 1 IOUT < 1 A
低处理侧和逻辑侧电源电流
带自动重启和迟滞的欠压关断
逻辑侧5 V和3.3 V TTL/CMOS和MCU兼容I/O
逻辑侧SPI接口
通用输出使能/禁用引脚
用于禁用IC输出的复位功能
高共模瞬态抗扰度
输出通道短路保护：ISO808A ILIM(最小值) = 0.7 A；ISO808A ILIM(最小值) = 1 A
每通道过温保护，各通道热独立
外壳过温保护
过压保护（Vcc钳位）
接地和VCC丢失保护
通用故障开漏诊断
VCC电源正常开漏诊断
设计符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4、IEC 61000 - 4 - 5和IEC 61000 - 4 - 8标准
通过UL1577和UL508认证
PowerSO - 36封装

应用领域

可编程逻辑控制
工业PC外设输入/输出
数控机床
各类负载（电阻性、电容性、电感性）驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	-
	连续负载电流	700mA
	负载电压	-
	正向压降(Vf)	-
	正向电流(If)	-
	导通电阻	125mΩ
	隔离电压(Vrms)	2kV
