ADPD4200BCBZR7

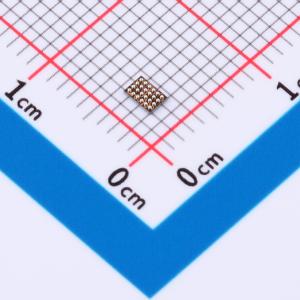

ADPD4200作为完整的多模式传感器前端运行，可激励多达四个发光二极管（LED），并在多达四个独立的电流输入上测量返回信号。有十二个时间槽可用，每个采样周期能够进行十二次独立测量。数据输出和功能配置使用ADPD4200上的串行端口接口（SPI）。控制电路包括灵活的LED信号传输和同步检测。该设备使用1.8V模拟核心和1.8V或3.3V兼容的数字输入/输出（I/O）。模拟前端(AFE)拒绝来自异步调制干扰（通常来自环境光）的信号偏移和损坏，从而消除了对光学滤波器或外部控制的直流抵消电路的需求。提供了多种操作模式，使ADPD4200能够作为光电二极管、生物电极、电阻、电容和温度传感器同步测量的传感器中心。ADPD4200采用2.619 mm x 1.804 mm，0.40 mm间距，24球WLCSP封装。

• 多模态模拟前端
• 4个输入通道，具有多种操作模式，以适应以下测量：PPG、ECG、EDA、阻抗和温度
• 双通道处理，支持同时采样
• 12个可编程时间槽，用于同步传感器测量
• 灵活的输入多路复用，支持差分和单端传感器测量
• 4个LED驱动器，可以同时驱动
• 使用内部振荡器实现从0.004 Hz到9 kHz的灵活采样率
• 片上数字滤波
• SNR：105 dB（100 kΩ TIA增益，100 Hz ODR，80次脉冲，PD = 70 pF，0.5 Hz至10 Hz带宽）
• AC环境光抑制：在1 kHz下为60 dB
• 总LED峰值驱动电流：400 mA
• 总系统功耗：30 µW（结合LED和AFE功率），在75 dB SNR、25 Hz ODR、100 nA/mA CTR条件下进行连续PPG测量
• 支持SPI通信
• FIFO大小：512字节

• 可穿戴健康和健身监测器：心率监测（HRMs）、心率变异性（HRV）、压力、血压估计、血氧饱和度（SpO2）、水分和身体成分
• 工业监测：一氧化碳、二氧化碳、烟雾和气溶胶检测
• 家庭患者监测
