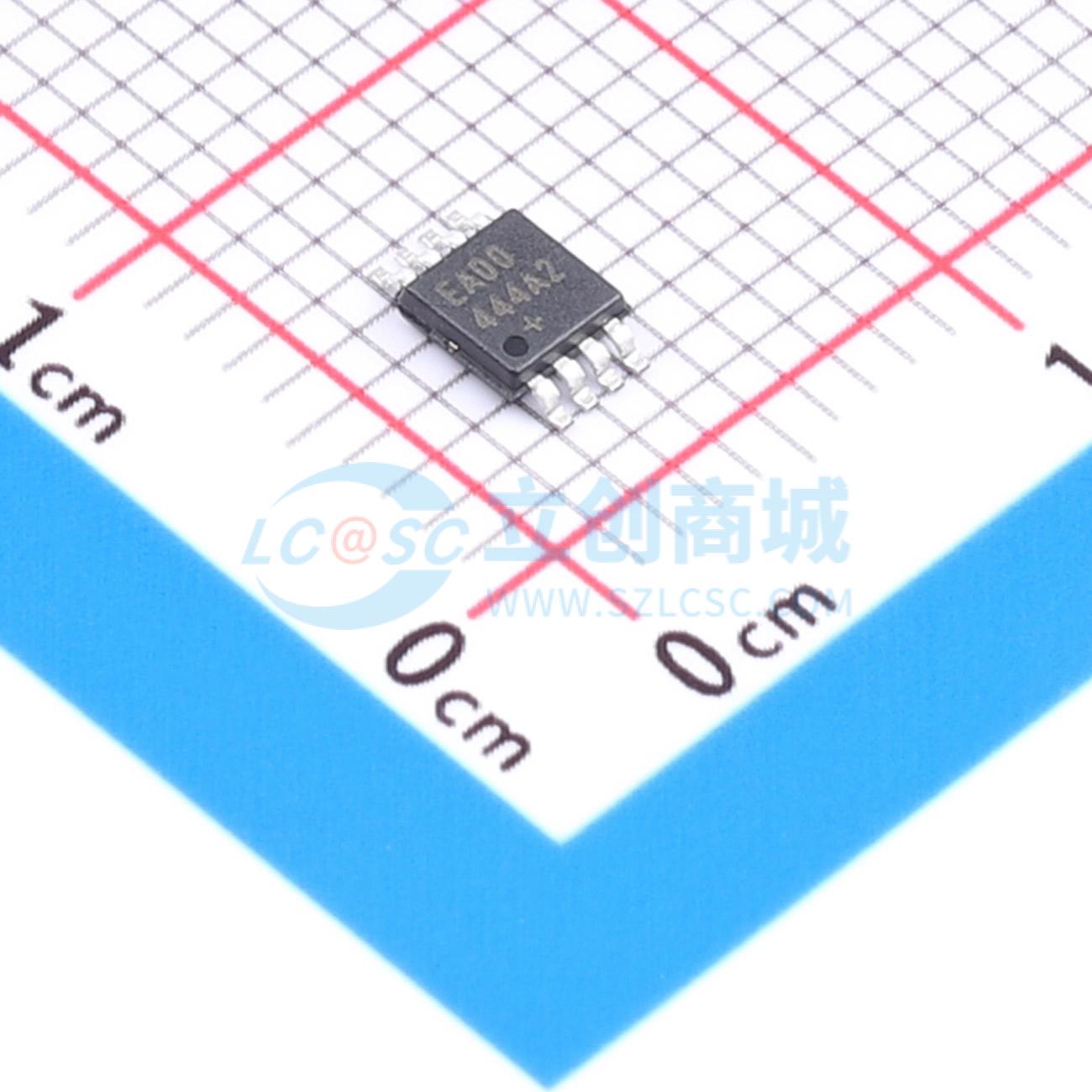

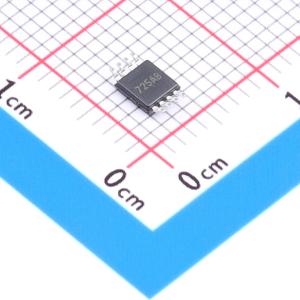

DS28EA00U+

1-Wire数字温度计，带序列检测和PIO

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS28EA00U+
商品编号: C17465209
商品封装: MSOP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

DS28EA00是一款数字温度计，分辨率为9位（0.5°C）至12位（1/16°C），具备报警功能，拥有非易失性（NV）、用户可编程的上下触发点。每个DS28EA00都有其独特的64位注册号，该注册号由工厂编程写入芯片。数据通过1 - Wire协议进行串行传输，该通信方式仅需一根数据线和一个接地参考。带有迟滞和毛刺滤波器的改进型1 - Wire前端，使DS28EA00能够在大型1 - Wire网络中可靠运行。与其他1 - Wire温度计不同，DS28EA00有两个额外引脚用于实现序列检测功能。此功能允许用户根据链中物理设备的位置来识别注册号，例如测量存储塔中不同高度的温度。如果不需要序列检测功能，这些引脚可用作通用输入或输出。DS28EA00可直接从数据线获取工作电源（“寄生电源”），无需外部电源。

商品特性

数字温度计可测量 -40°C至 +85°C的温度
温度计分辨率可由用户在9至12位之间选择
独特的1 - Wire接口仅需一个端口引脚进行通信，每个设备都有一个独特的64位、工厂激光刻录的注册号
多点能力简化分布式温度传感应用
带有迟滞和毛刺滤波器的改进型1 - Wire接口
用户可定义的非易失性报警阈值设置/用户字节
报警搜索命令可快速识别温度超出编程范围的设备
标准和超速1 - Wire速度
两个通用可编程IO（PIO）引脚
链功能共享PIO引脚，用于检测网络中设备的物理序列
工作范围：+3.0V至 +5.5V， -40°C至 +85°C
可由数据线供电
8引脚μSOP封装

应用领域

数据通信设备、过程温度监测、暖通空调系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温度传感器
	检测温度	-
	精度	±0.5℃
	工作电压	3V~5.5V
	待机电流	1.5uA

	属性	参数值
	接口类型	单总线
	温度转换时间	750ms
	温度分辨率	12bit
	工作温度	-
	功能特性	温度阈值监测；可配置温度输出；片内非易失参数存储
