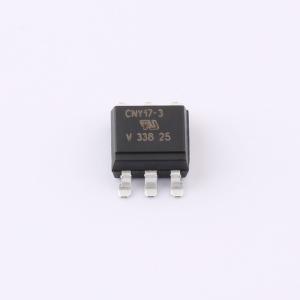

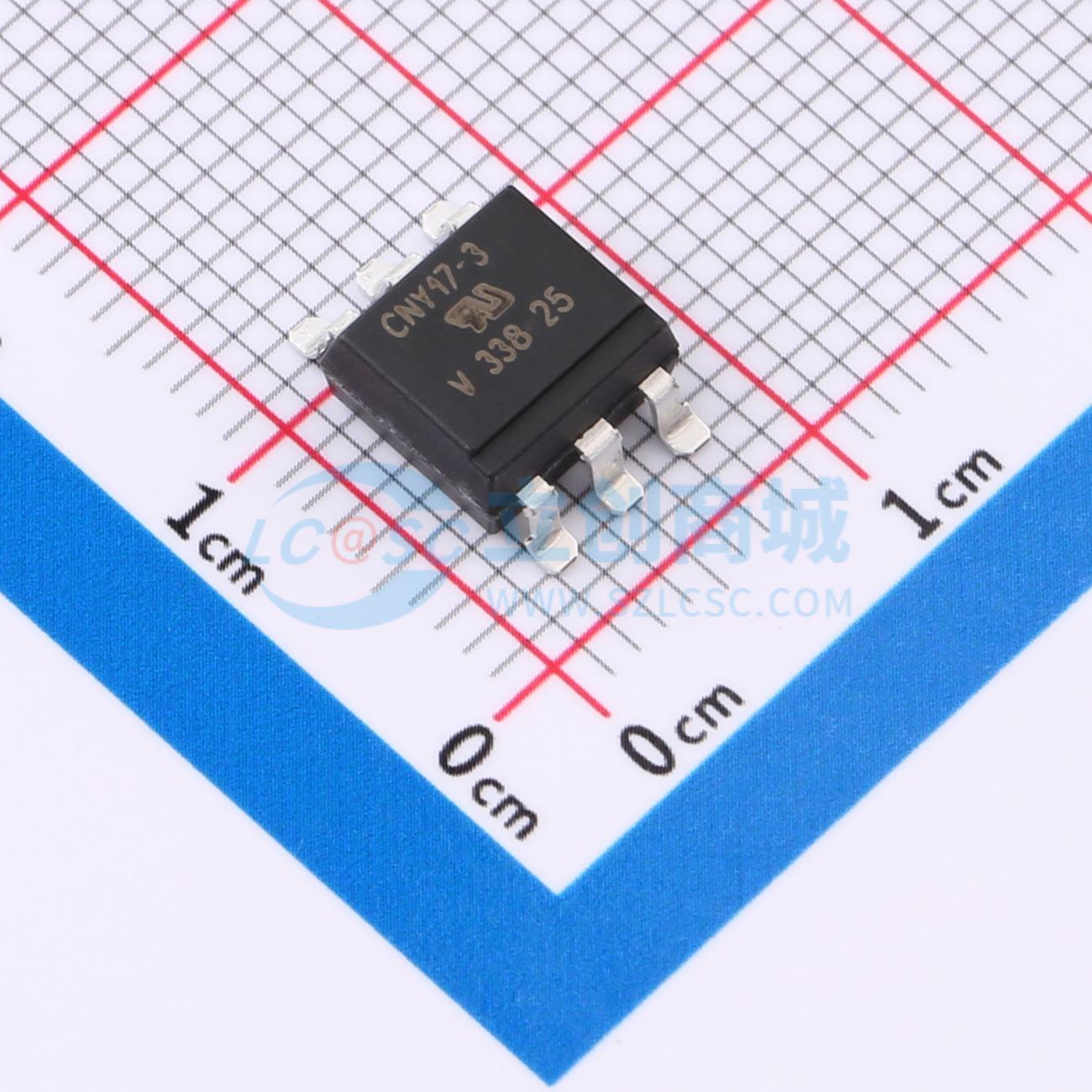

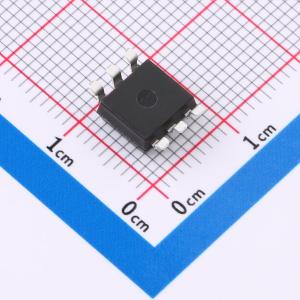

CNY17-3X009T
带基极连接的光电晶体管输出型光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CNY17 是一款光耦合器，由一个砷化镓红外发光二极管和一个硅 NPN 光电晶体管光耦合而成。该器件能够传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY17-3X009T
- 商品编号
- C17463941
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.7099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.39V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 250mV@10mA,2.5mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 14us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% |
商品概述
CNY17是一个光耦合对，由一个砷化镓红外发光二极管与一个硅NPN光电晶体管光耦合组成。 该器件可以传输包括直流电平在内的信号信息，同时在输入和输出之间保持高度的电气隔离。 CNY17可用于在许多数字接口应用以及诸如阴极射线管（CRT）调制等模拟应用中替代继电器和变压器。
商品特性
- 隔离测试电压：5000 VRMS
- 长期稳定性
- 行业标准双列直插式封装
