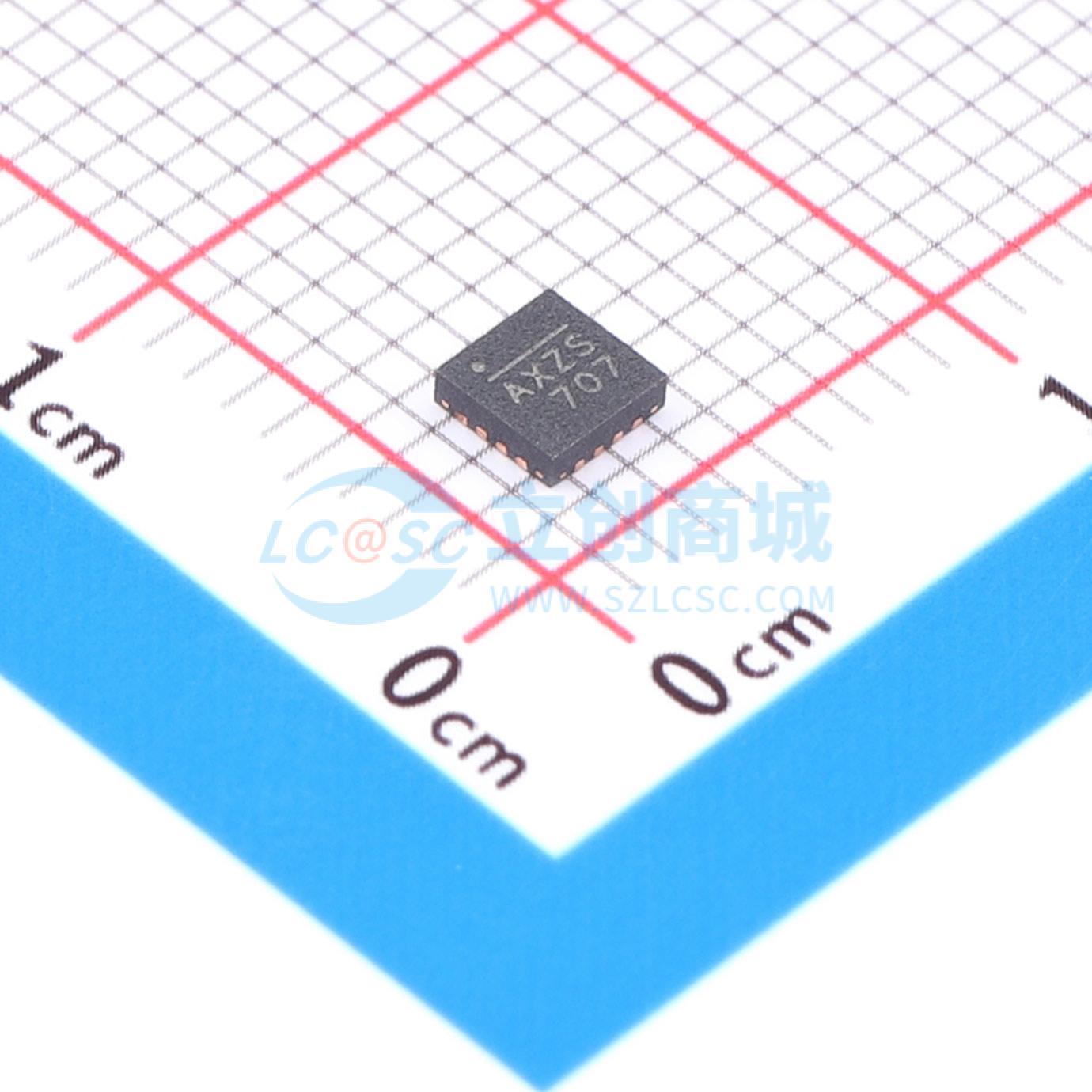

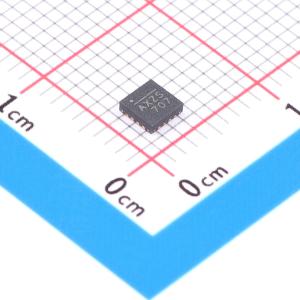

MA850GQ-Z
8位无接触式角度编码器，带PWM输出和按钮功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MA850GQ-Z
- 商品编号
- C17463683
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 工作电压 | 3V~3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 旋转角度范围 | - | |
| 功能特性 | 多轴磁场检测；可编程传输；零位编程；信号滤波处理 |
商品概述
MA850是一款易于使用的磁性角度编码器，具有数字输出，旨在取代模拟电位器或旋转开关。MA850专为低速操作而设计，如人机界面、手动控制等，旋转速度保持在200 rpm以下。该传感器可检测附着在旋转轴上的永磁体的绝对角位置，并输出具有8位分辨率的PWM波形。
磁体的形状和配置非常灵活。通常，MA850与直径为2 - 8mm的径向磁化圆柱体配合使用。
MA850具有可编程的磁场强度阈值，可实现推或拉按钮功能。这些功能以两个逻辑信号的形式输出。
片上非易失性存储器用于存储配置参数，包括参考零角度位置和磁场检测阈值设置。
商品特性
- 8位分辨率绝对角度编码器
- 无接触感应，长寿命且无磨损
- SPI串行接口，用于芯片配置
- 可编程磁场强度检测，用于推/拉按钮检测
- 3.3V、12mA电源
- PWM输出
- -40°C ~ +125°C工作温度
- 采用QFN - 16（3×3mm）封装
应用领域
- 旋钮控制接口
- 手动控制
- 编码器
- 汽车
- 白色家电
