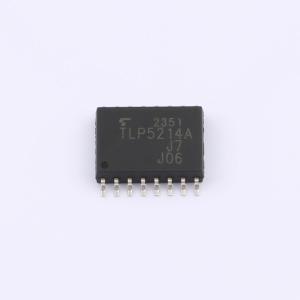

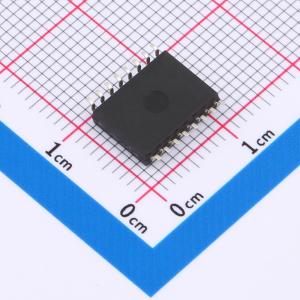

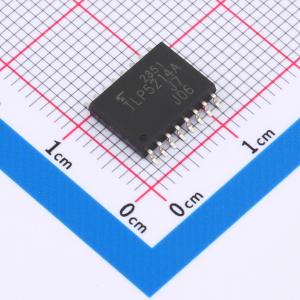

TLP5214A(TP,E
光电耦合器红外LED与光电IC隔离IGBT/功率MOSFET栅极驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLP5214A 是一款高度集成的输出电流为 4.0 A 的 IGBT 栅极驱动光电耦合器，采用长爬电距离和电气间隙的 SO16L 封装。TLP5214A 是一款智能栅极驱动光电耦合器，具备 IGBT 欠饱和检测、隔离故障状态反馈、IGBT 软关断、有源米勒钳位和欠压锁定（UVLO）等功能。此外，该光电耦合器具有欠饱和前沿消隐时间、滤波时间，并优化了软关断性能，以确保应用的安全运行
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP5214A(TP,E
- 商品编号
- C17462742
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.663556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+110℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 输入阈值电流(FH) | 6mA | |
| 耗散功率(Pd) | 410mW | |
| 正向压降(Vf) | 1.7V | |
| 直流反向耐压(Vr) | 6V | |
| 正向电流(If) | 25mA |
