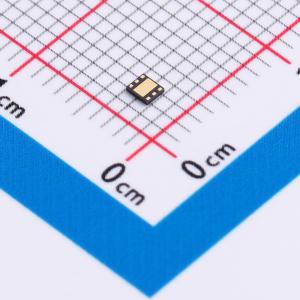

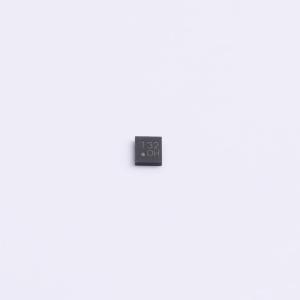

温馨提醒：图片仅供参考，商品以实物为准

XC8111AA018R-G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC8110/XC8111系列是可模拟理想二极管的负载开关IC，具备芯片使能（CE）、过流限制、浪涌电流限制和热关断等功能。这些IC执行调节控制，确保其VOUT引脚电压为V₁ₙ - 20mV，因此与普通二极管相比，它们能在更大程度上抑制发热。
品牌名称: TOREX(特瑞仕)
商品型号: XC8111AA018R-G
商品编号: C17462394
商品封装: XFDFN-6-EP
包装方式: 编带
商品毛重: 0.125625克(g)

商品参数

商品概述

XC8110/XC8111系列是可模拟理想二极管的负载开关IC，具备芯片使能（CE）、过流限制、浪涌电流限制和热关断等功能。这些IC进行调节控制，确保其VOUT引脚电压为VIN - 20mV，因此与普通二极管相比，它们能在更大程度上抑制发热。当VOUT引脚施加的电压等于或高于VIN - 20mV时，驱动FET将关断。此外，当VOUT引脚电压等于或高于VIN + 20mV时，IC的内部电源将从VIN切换到VOUT，这可以防止电流从VOUT引脚通过寄生二极管回流到VIN引脚，同时也会中断从VIN流向IC的电流。这使得轻松实现输出电压或电路成为可能，并减少备用电池的消耗。该IC已通过定义安全要求的国际标准IEC 62368 - 1认证，并且可以简化后续电路的单一故障测试。通过采用折返法进行过流限制，短路电流可抑制至50mA，即使发生短路也能安全使用。此外，热关断功能可防止IC因过热而损坏。

商品特性

输入电压范围：1.5V ~ 6.0V
输出电流：XC8110：500mA（VIN > 1.7V），XC8111：1000mA（VIN > 2.0V）
待机电流：0.65μA
静态电流：3.6μA
反向偏置电流：0.8μA
正向电压：20mV
过流限制：XC8110：850mA，XC8111：1700mA
短路电流：50mA
功能：理想二极管功能、反向保护、浪涌电流抑制
保护功能：过流限制、热关断功能
标准：通过IEC 62368 - 1:2018认证
工作环境温度：- 40℃ - 105℃

应用领域

可穿戴设备
智能卡设备
物联网设备
或应用
备用电源
替代二极管

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1A

	属性	参数值
	工作电压	1.5V~6V
	导通电阻	410mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
