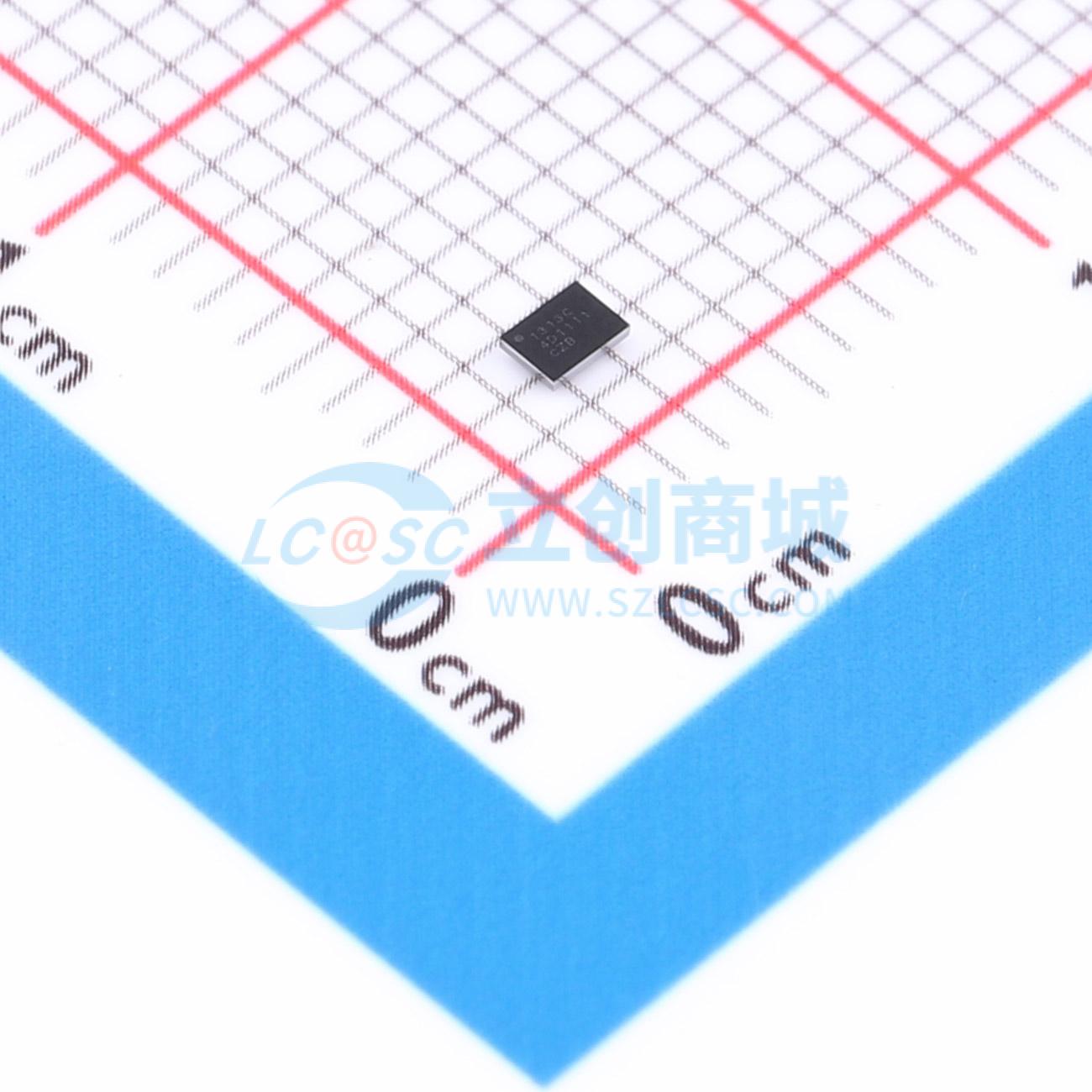

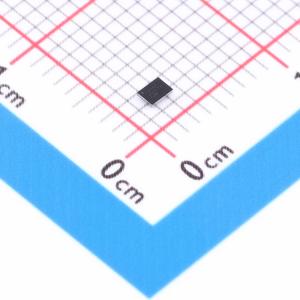

温馨提醒：图片仅供参考，商品以实物为准

SLG59H1313C

23mΩ、4.5A nFET负载开关，带浪涌保护和可调过压保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有低 23 mΩ RDS(ON) 的内部 nFET，可保护 2.5 Vdc 至 5.5 Vdc 的低压操作系统免受高达 29 Vdc 的电压故障影响。内部钳位电路可保护下游组件免受高达 100 V 的浪涌电压影响。具有快速 50 ns（典型值）过压响应时间，当输入电压超过 OVP 阈值时，可关闭内部 nFET。OVP 阈值可通过可选外部电阻调节至 4 V 至 20 V 之间的任何电压
品牌名称: RENESAS(瑞萨)/IDT
商品型号: SLG59H1313C
商品编号: C17459558
商品封装: WLCSP-12(1.3x1.8)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

该器件采用低至23 mΩ的RDSON内部nFET，可保护工作电压为2.5 Vdc至5.5 Vdc的低压系统免受高达29 Vdc的电压故障影响。内部钳位电路可保护下游组件免受高达100 V的浪涌电压冲击。其过压响应时间典型值为50 ns，当输入电压超过过压保护阈值时，会关闭内部nFET。过压保护阈值可通过外部电阻在4 V至20 V之间任意调节。过温保护功能在温度达到145°C（典型值）时关闭器件。该器件还具备过流保护功能，当电流超过7 A（典型值）时关闭开关，从而提供额外的过热保护。该器件集成了一个开漏输出PG引脚。当VIN_min < VIN < VOVLO且开关导通时，PG引脚将被拉低，指示电源输入正常；否则，该引脚为高阻抗状态。

商品特性

引脚与FPF2280兼容，性能更优
浪涌保护（符合IEC61000-4-5标准：>100 V）
输入最大额定电压：29 Vdc
集成低RDSON nFET开关：23 mΩ（典型值）
4.5 A连续电流能力
过压保护：可调范围4 V至20 V
过温保护：145°C（典型值）
7 A过流保护
过压保护快速关断响应：典型值50 ns
采用12焊球WLCSP封装，尺寸为1.3 mm × 1.8 mm
无铅/无卤素/符合ROHS标准

应用领域

可穿戴设备
平板电脑和智能手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	低电平有效
	工作电压	2.5V~20V

	属性	参数值
	最大连续电流	4.5A
	导通电阻	23mΩ
	功能特性	过压保护；过流保护；过温保护；软启动
	工作温度	-40℃~+85℃
