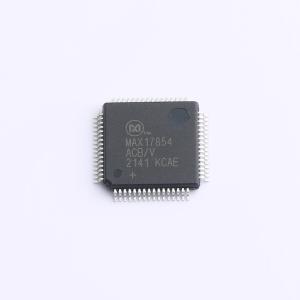

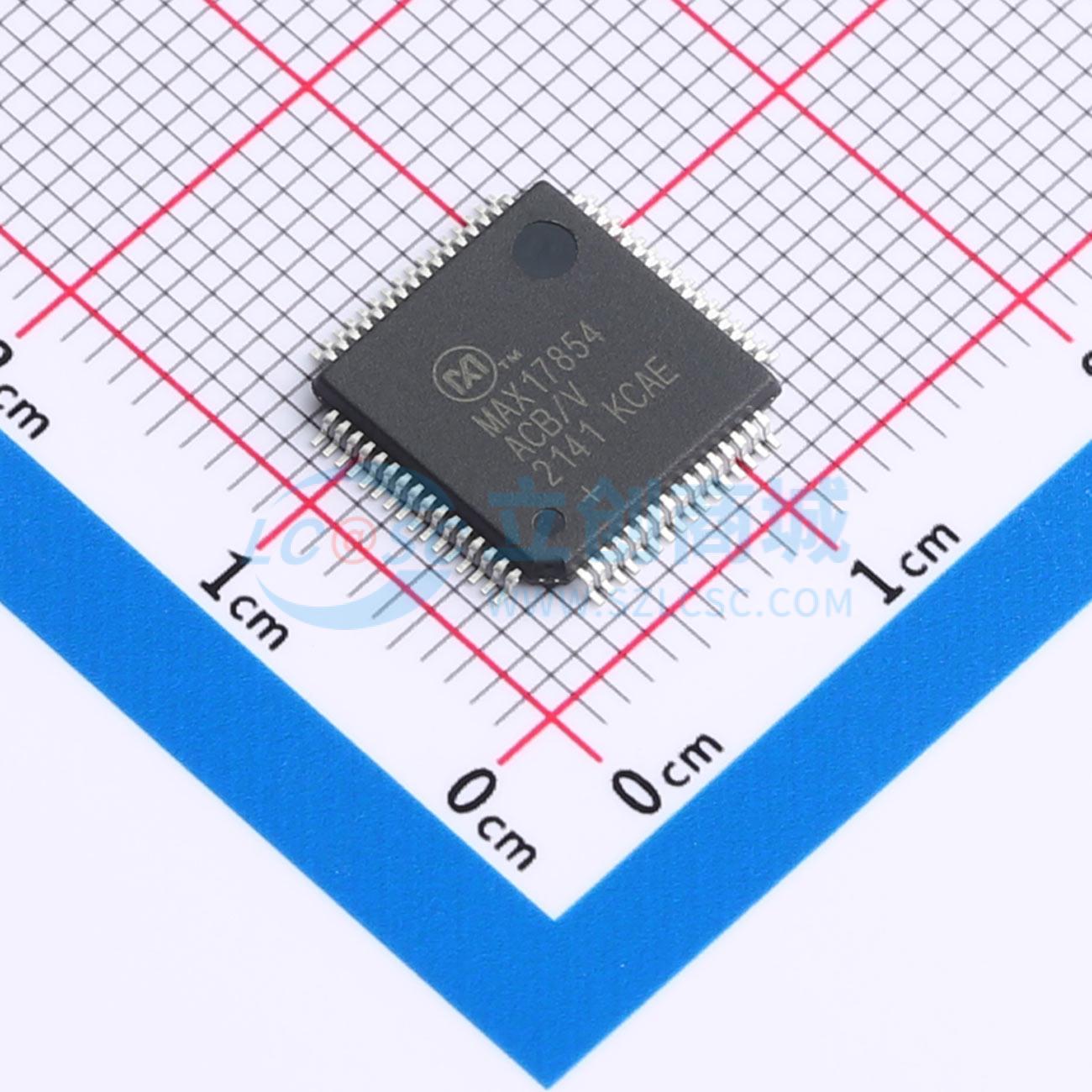

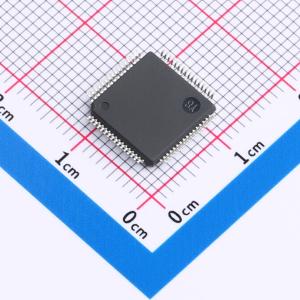

MAX17854ACB/V+T
14通道高压数据采集系统
- 描述
- 14通道高电压数据采集系统，用于管理和测量电池模块。支持多种温度和系统电压测量，具有冗余测量引擎。
- 商品型号
- MAX17854ACB/V+T
- 商品编号
- C17458516
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；UART | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 9V~65V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX17854是一款灵活的数据采集系统，用于管理高压和低压电池模块。该系统可在162μs内利用完全冗余的测量引擎测量14个电池单元电压以及6个温度或系统电压组合，或在99μs内仅使用ADC测量引擎对所有输入进行测量。有14个内部均衡开关，额定电流>300mA，用于电池单元均衡电流，每个开关都支持广泛的内置诊断功能。最多32个器件可以进行菊花链连接，以管理448个电池单元并监测192个温度。 在65V共模范围内，以差分方式测量-2.5V至+5V范围内的电池单元和母线电压，典型精度为100μV。如果启用过采样，每个通道最多可对128次测量值进行内部平均，分辨率为14位，并结合数字后处理IIR滤波，以增强抗噪能力。该系统可通过测量自身管芯温度，在发生热过载时自动关机。 该系统采用ADI公司的电池管理UART协议进行可靠通信，支持I2C主接口用于外部设备控制，并经过优化，可通过嵌入式通信和硬件警报接口支持简化的内部诊断功能集和快速警报通信，以满足ASIL D和FMEA要求。
商品特性
- 65V工作电压
- 超低功耗运行
- 关机模式：2μA
- 冗余ADC和比较器（COMP）采集
- 同时采集电池单元和母线电压
- 14个电池单元电压测量通道
- -40℃至+125℃时精度为2.2mV
- +5℃至+65℃时精度为1.8mV
- 14个电池单元均衡开关
-
300mA软件可编程均衡电流
- 优化的驱动和停车均衡模式
- 带独立电池单元定时器的自动均衡
- 按电池单元电压自动均衡
- 紧急放电模式
-
- 六个可配置的辅助输入，用于温度、电压或GPIO
- 集成管芯温度测量
- 自动热保护
- 可单独配置的安全警报
- 过压、欠温故障
- 欠压、过温故障
- 单电池单元失配警报
- I2C主接口
- 可配置的硬件警报接口
- 32位唯一设备ID
- AEC-Q100 1级认证
- 温度范围：-40℃至+125℃
应用领域
- 高压电池组
- 电动汽车（EV）
- 混合动力电动汽车（HEV）
- 电动自行车
- 电池备份系统（UPS）
- 超级电容系统
- 电池供电工具
