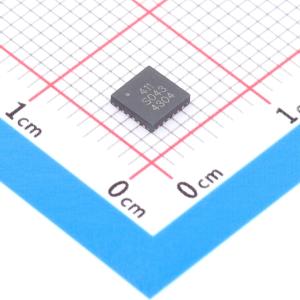

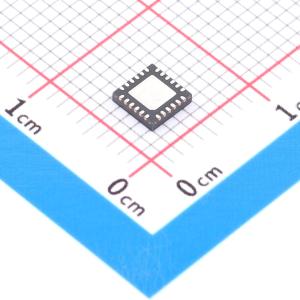

MASW-010350-TR3000
0.01-4.0GHz高隔离度单刀四掷终端开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MASW-010350是一款行业领先的高隔离度单刀四掷(SP4T)开关。该设备设计优化，采用独立的GaAspHEMT开关晶粒和CMOS驱动器晶粒。开关电路设计对称，并结合独立的CMOS解码器，使其在所有状态下保持优异的插入损耗和隔离度。这款设备非常适合多通道和多模式基站应用以及其他需要紧凑、高隔离度的SP4T开关的应用。
- 品牌名称
- MACOM
- 商品型号
- MASW-010350-TR3000
- 商品编号
- C17456263
- 商品封装
- PQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.221667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 10MHz~4GHz | |
| 隔离度 | 60dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.8dB | |
| 工作电压 | 3V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高隔离度：60 dB @ 2.1 GHz
- 插入损耗：0.8 dB @ 2.1 GHz
- 输入 IP3：50 dBm（典型值）@ 2.1 GHz
- 集成 CMOS 解码器
- 低门延迟，适用于时序敏感应用
- 五种状态：四个导通路径和全关断状态
- 50 Ω 终端输出（关断状态）
- 无铅 4 mm 24 引脚 PQFN 封装
- 可选双控制操作（无全关断状态）
- 符合 RoHS 标准
