温馨提醒：图片仅供参考，商品以实物为准

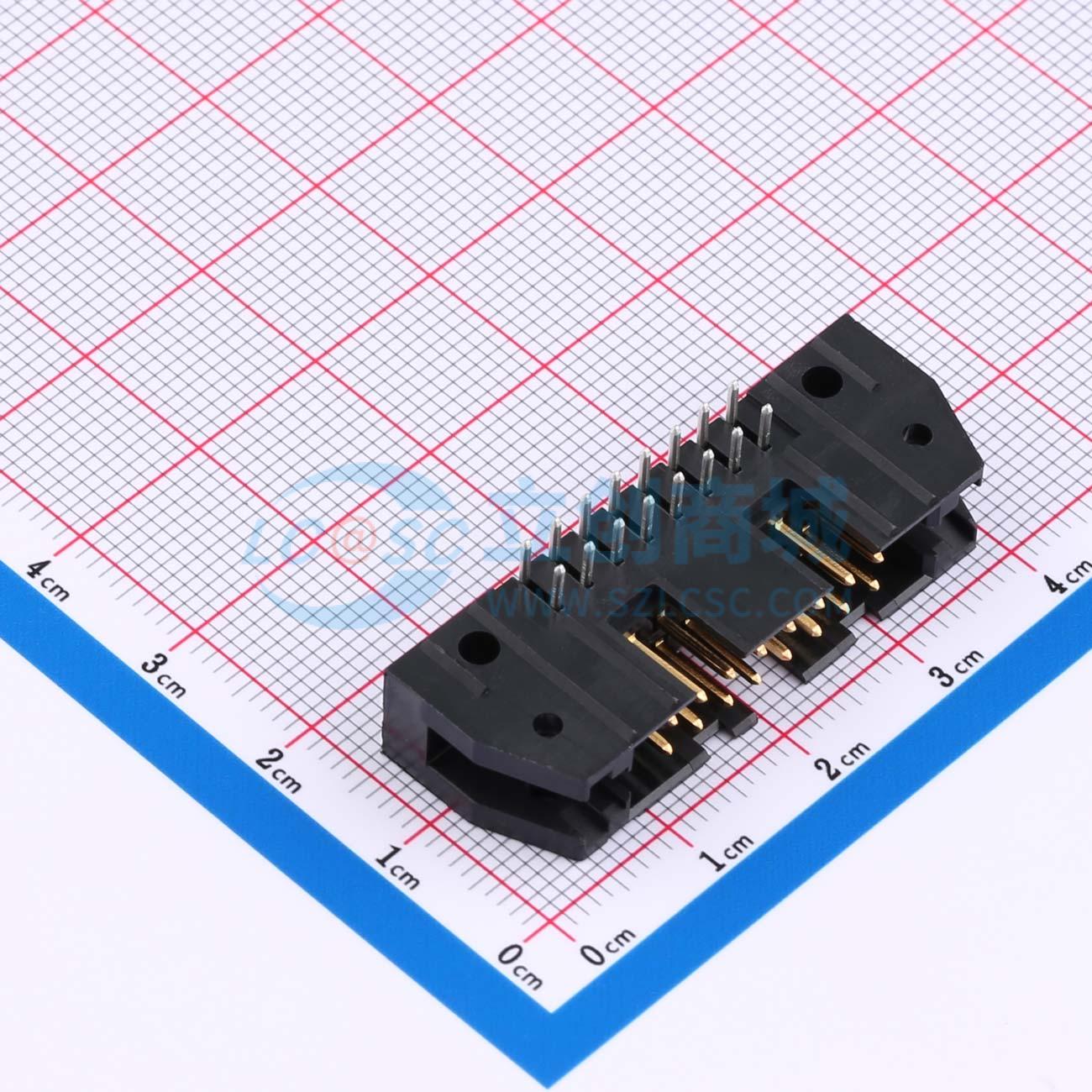

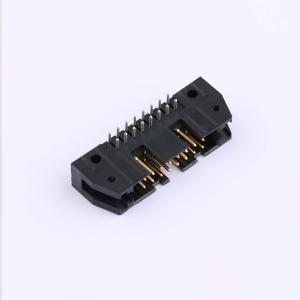

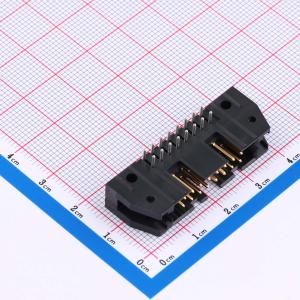

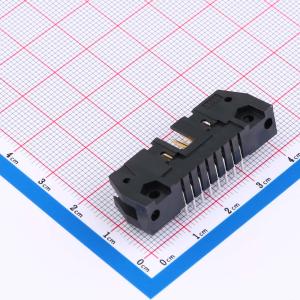

5102160-3
2x8P 弯插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线对板连接器，16 位，中心线间距 2.54 mm [.1 in]，直角，通孔焊接式，AMP-LATCH 通用插头，带状电缆连接器
- 商品型号
- 5102160-3
- 商品编号
- C17455933
- 商品封装
- 弯插
- 包装方式
- 托盘
- 商品毛重
- 6.635714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x8P | |
| 安装方式 | 弯插 | |
| 总PIN数 | 16P | |
| 排数 | 2 | |
| 每排PIN数 | 8 | |
| 行距 | 2.54mm | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -65℃~+105℃ | |
| 额定电压 | 250V | |
| 塑料材质 | 玻纤增强PA | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 |
商品特性
- 坐标尺寸从基本位置起适用。
- 10和14针尺寸仅包含一个用于卡扣式偏振器（民用偏振）的插槽，位置如图所示。
- 10针尺寸仅包含一个用于双偏振的插槽，位置如图所示。
- 推荐的印刷电路板厚度为1.57[0.062]。
- 材料：外壳为玻璃填充尼龙或聚酯，符合UL94V - 0等级，颜色见表格；插针为黄铜。
- 表面处理：插针在局部镀覆区域的钯镍镀层上闪镀金，最小厚度0.76μm[0.000030]，焊尾镀锡最小厚度2.54μm[0.000100]，整个插针的镍底层最小厚度1.27μm[0.000050]；或者局部镀覆区域镀金最小厚度0.76μm[0.000030]，焊尾镀锡最小厚度2.54μm[0.000100]，整个插针的镍底层最小厚度1.27μm[0.000050]。
- 基准M和N由客户确定。
