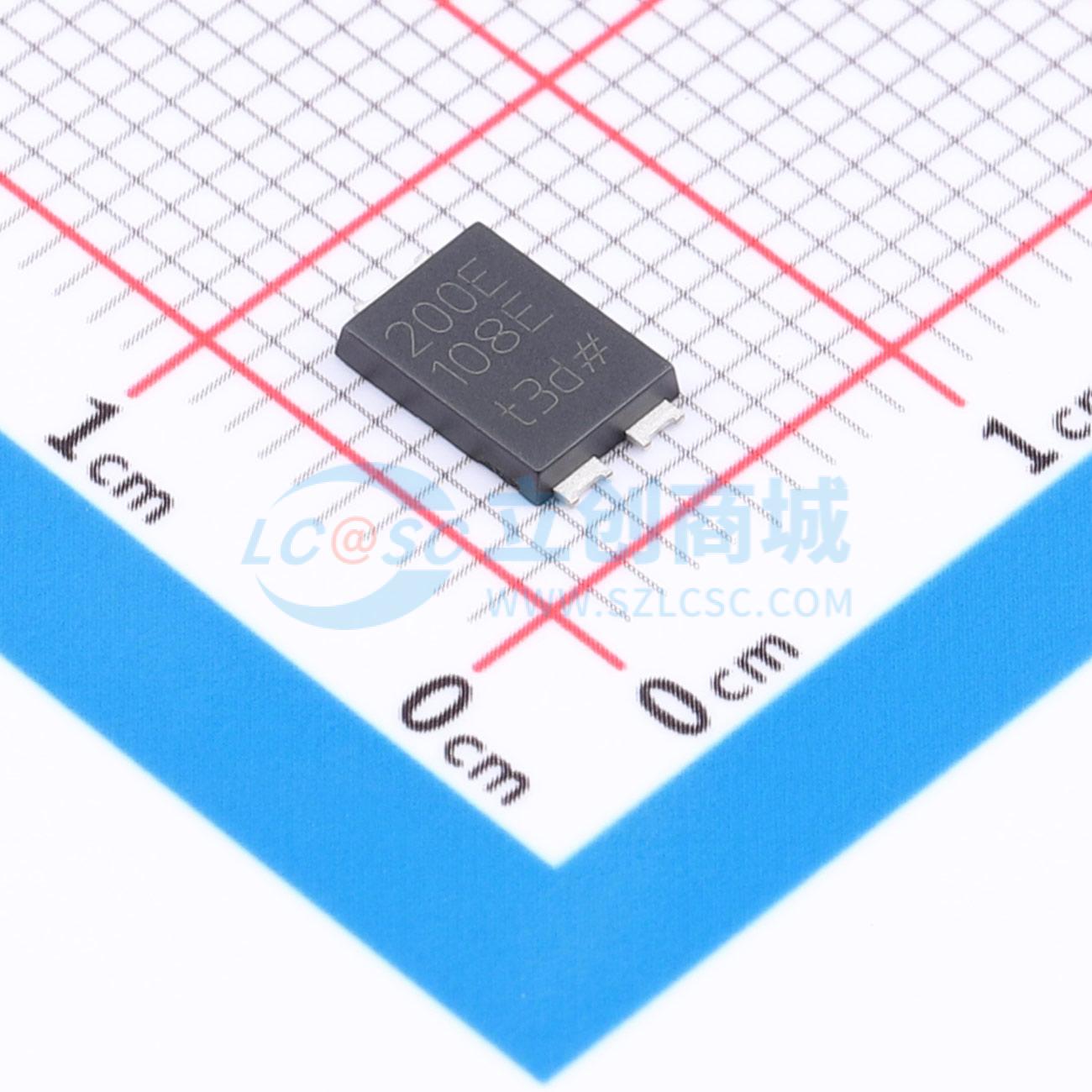

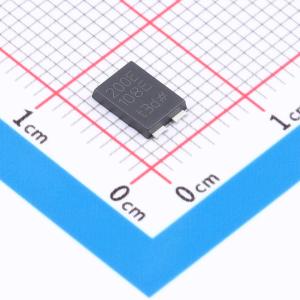

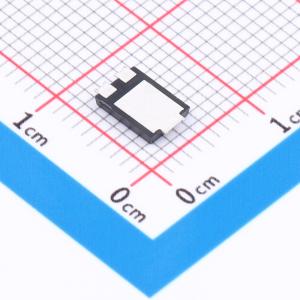

PNE20080EPEZ
PNE20080EPEZ
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PNE20080EPEZ
- 商品编号
- C17455667
- 商品封装
- TO-277
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | - | |
| 耗散功率(Pd) | - | |
| 整流电流 | 8A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 950mV@8A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 1uA@200V | |
| 反向恢复时间(Trr) | 30ns | |
| 工作结温范围 | - |
商品概述
采用高效平面技术的高功率密度、超快速开关时间恢复整流器，封装于CFP15B（SOT1289B）功率扁平引脚表面贴装器件（SMD）塑料封装中。
商品特性
- 反向电压：VR ≤ 200 V
- 正向电流：IF ≤ 8 A
- 开关时间：trr ≤ 30 ns
- 铂掺杂寿命控制
- 低电感
- 功率扁平引脚SMD塑料封装
- 封装高度典型值0.95 mm
- 由于夹焊技术具备高功率能力
- 平面芯片设计
应用领域
- 通用整流
- 反极性保护
- 超快速开关
- 续流应用
- 发动机控制单元（ECU）
