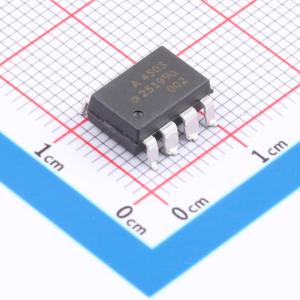

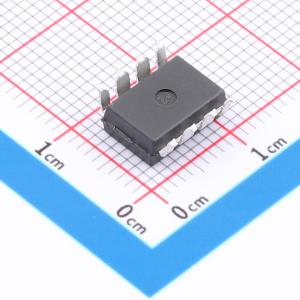

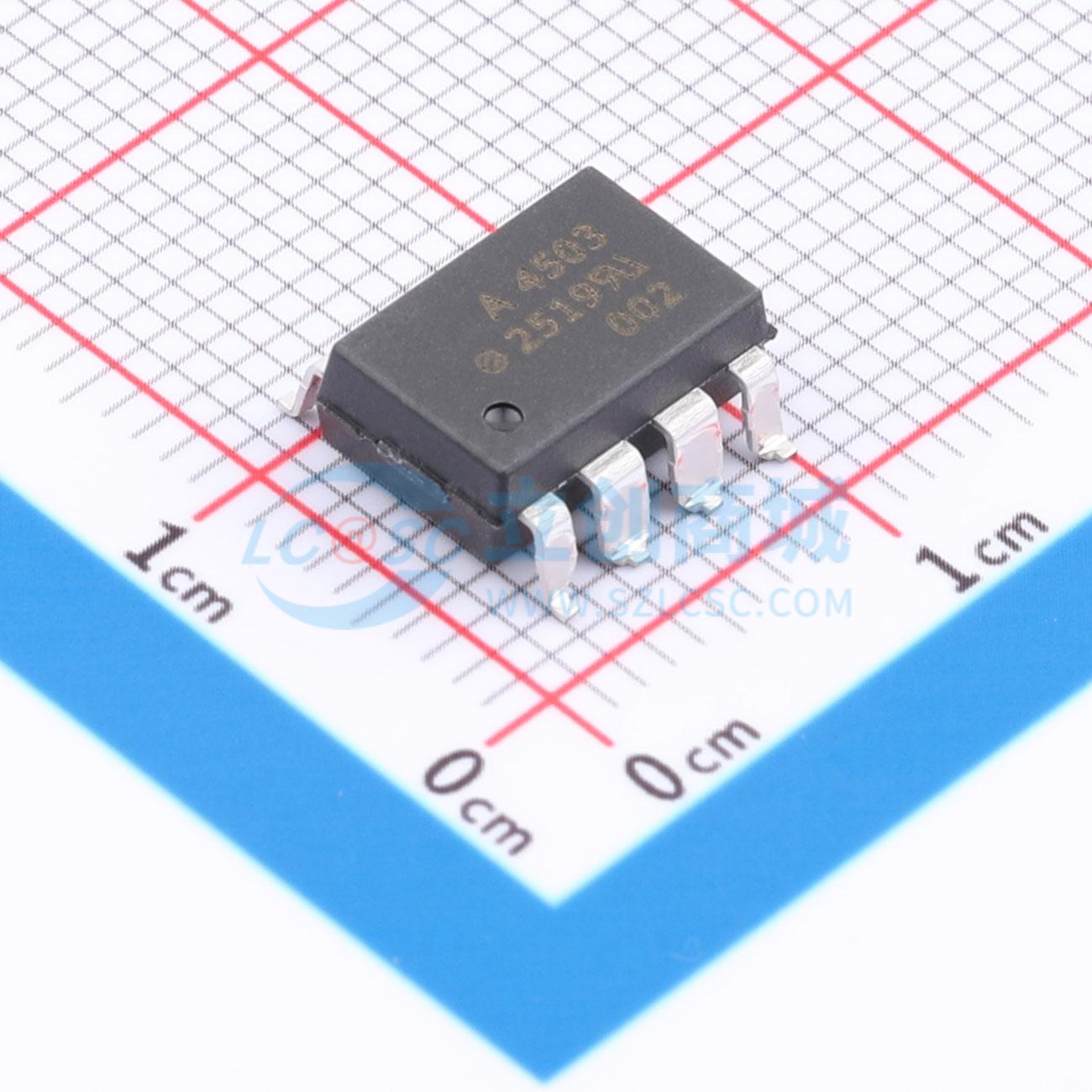

HCPL-4503-500E

DC 3.75kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这些二极管-晶体管光耦合器在LED和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。通过减少基极-集电极电容，光电二极管偏置和输出晶体管集电极的单独连接可将速度提高到传统光电晶体管耦合器的一百倍。这些单通道光耦合器有8引脚DIP、SO-8和宽体封装配置。适用于高速TTL/TTL应用。通过输入LED的标准16 mA TTL灌电流将为1个TTL负载和一个5.6 kΩ上拉电阻提供足够的输出电流。在IF = 16 mA时，这些器件的CTR最小为19%。
品牌名称: Broadcom(博通)
商品型号: HCPL-4503-500E
商品编号: C17455215
商品封装: DIP-8
包装方式: 编带
商品毛重: 1.014克(g)

商品参数

商品概述

这些二极管-晶体管光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接，通过减小基极-集电极电容，使速度比传统光电晶体管耦合器提高了多达一百倍。这些单通道光耦合器有8引脚DIP、SO-8和宽体封装配置可供选择。HCPL - 4502/4503和HCNW4502/4503专为高速TTL/TTL应用而设计。通过输入发光二极管的标准16 mA的TTL灌电流，将为1个TTL负载和一个5.6 kΩ上拉电阻提供足够的输出电流。这些器件在IF = 16 mA时的电流传输比（CTR）最小为19%。

商品特性

在VCM = 1500 V时，最小共模瞬态抗扰度为15 kV/μs
高速：1 Mb/s
与TTL兼容
有8引脚DIP、SO - 8、宽体封装可供选择
集电极开路输出
保证在0°C至70°C的温度范围内性能稳定
获得安全认证
获得UL认证 - 按照UL1577标准，1分钟耐压3750 Vrms（HCNW和020选项器件为1分钟耐压5000 Vrms）
获得CSA认证
获得IEC/EN/DIN EN 60747 - 5 - 5认证
有双通道版本（4534/0534）可供选择

应用领域

高压绝缘
视频信号隔离
电机驱动器中的功率晶体管隔离
线路接收器
开关模式电源中的反馈元件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.5V
	输出电流	8mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V

	属性	参数值
	输出通道数	1
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	19%
	电流传输比(CTR)最大值/饱和值	50%
	正向电流(If)	25mA
	功能特性	集电极开路输出
