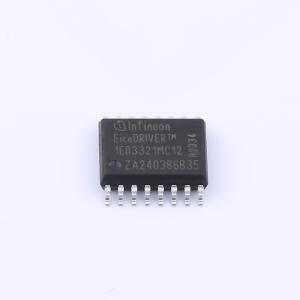

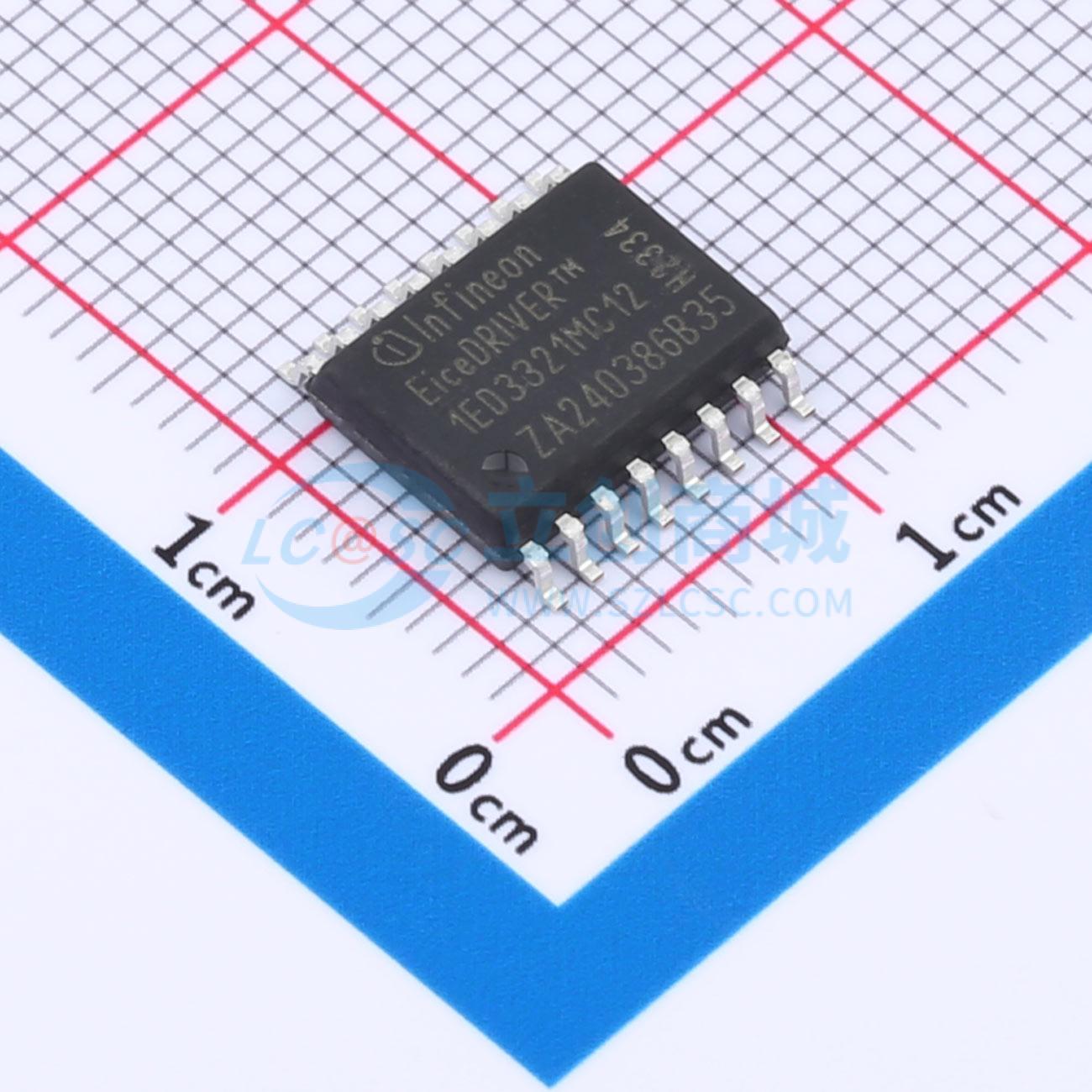

1ED3321MC12NXUMA1
单通道5.7kV(rms)隔离式栅极驱动IC，具备退饱和检测（DESAT）和软关断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1ED332xMC12N（1ED - F3）是 EiceDRIVER™ 增强型单通道电气隔离式栅极驱动器系列产品，采用 DSO - 16 宽体封装，具备短路保护、有源密勒钳位和有源关断等集成保护功能，适用于 IGBT、MOSFET 和 SiC MOSFET。该产品的典型输出电流最高可达 +6 A / -8.5 A。所有逻辑引脚均与 3.3 V 和 5 V CMOS 兼容，可直接连接到微控制器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1ED3321MC12NXUMA1
- 商品编号
- C17453854
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 8.5A | |
| 拉电流(IOH) | 6A | |
| 工作电压 | 12V~35V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 80ns | |
| 传播延迟 tpHL | 86ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 静态电流(Iq) | 1.1mA |
商品概述
1ED332xMC12N (1ED-F3) 是单通道电流隔离式栅极驱动器系列，采用 DSO-16 宽体封装，具备集成保护功能，如用于 IGBT、MOSFET 和 SiC MOSFET 的短路保护、有源米勒钳位和主动关断。该产品典型输出电流最高可达 +6 A / -8.5 A。 所有逻辑引脚与 3.3 V 和 5 V CMOS 兼容，可直接连接到微控制器。电流隔离的数据传输通过集成的无芯变压器 (CT) 技术实现。
商品特性
- 单通道电流隔离式无芯变压器 (CT) 栅极驱动器
- 集成保护功能，如短路保护 (DESAT)、软关断、有源米勒钳位和主动关断
- 适用于 600 V/650 V/1200 V/1700 V/2300 V IGBT、Si 和 SiC MOSFET
- 典型峰值输出电流最高可达 +6 A / -8.5 A
- 输出电源电压 VCC2 绝对最大值为 40 V
- 高共模瞬态抗扰度 CMTI > 300 kV/μs
- 短传播延迟 85 ns（典型值）
- 芯片间传播延迟匹配紧密（最大 15 ns）
- 输入电源电压 VCC1 为 3.3 V 和 5 V
- 适用于高温环境和快速开关应用
- 采用爬电距离为 8 mm 的 DSO-16 宽体封装
- 安全认证：
- UL 1577（文件编号 E311313），V150,test = 6840 V（有效值）持续 1 s，V150 = 5700 V（有效值）持续 60 s
- 符合 VDE 0884-11（证书编号 40052310）的加强绝缘，V10RM = 1767 V（峰值，加强）
应用领域
- 工业电机驱动器 - 紧凑型、标准型、高级型、伺服驱动器
- 太阳能逆变器，例如用于 1500 V（直流）系统
- UPS 系统
- 高压 DC-DC 转换器和 DC-AC 逆变器
- 焊接
- 商用和农用车辆 (CAV)
- 商用空调 (CAC)
- 高压隔离式 DC-DC 转换器
- 隔离式开关电源 (SMPS)
