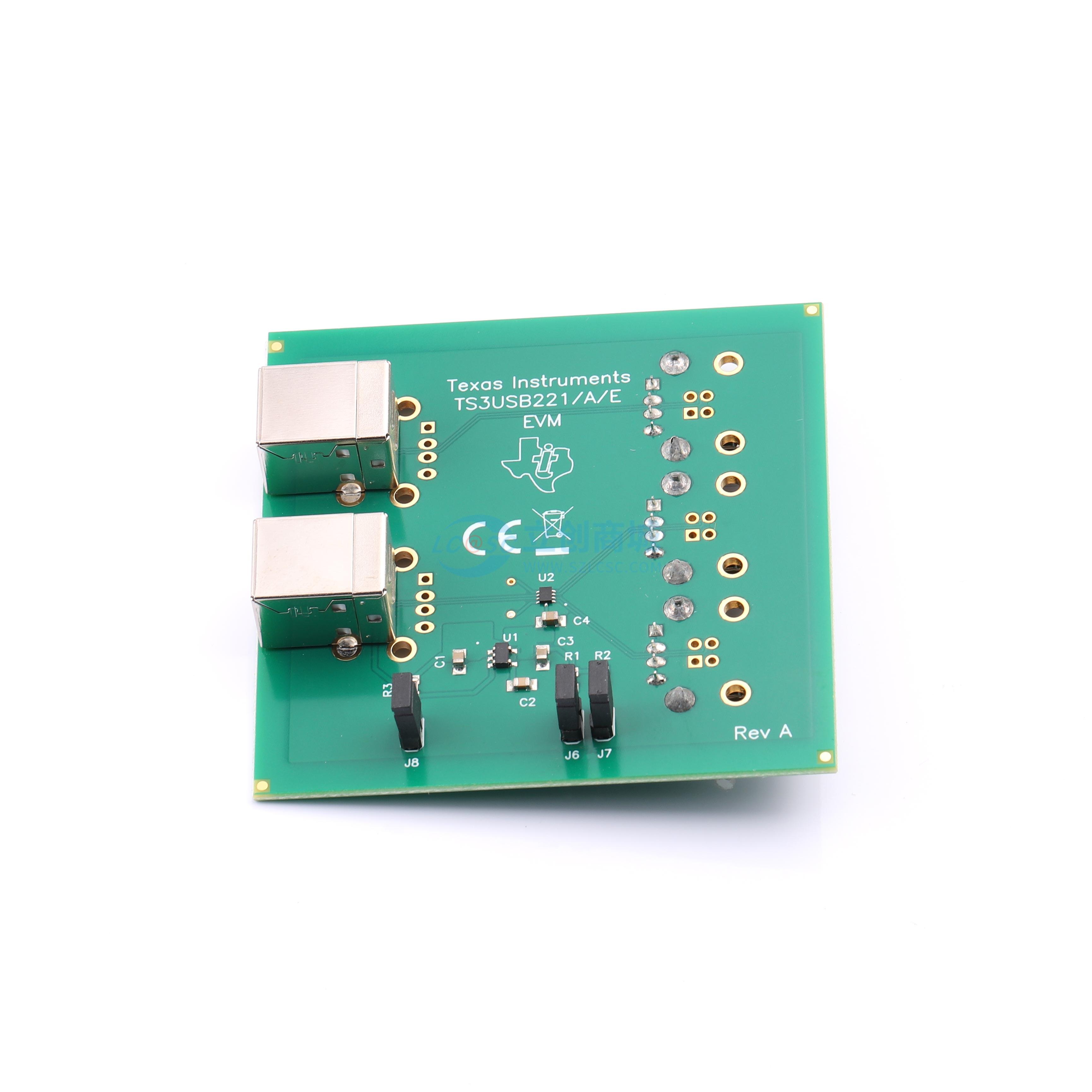

TS3USB221EVM

TS3USB221/A/E评估模块（EVM）是德州仪器（TI）1:2多路复用器/解复用器高带宽USB开关的评估模块。它专为高速USB 2.0信号设计，支持双向信号传输，并提供高带宽（1.1 GHz）。当其他USB设备与此评估模块连接时，该开关能使信号以最小的边沿和相位失真以及极少或无信号衰减的方式通过。 此评估模块旨在展示使用TS3USB221/A/E USB开关进行设计时可实现的小尺寸印刷电路板（PCB）面积。它由USB输入的5V电源轨供电。此外，TS3USB221/A/E提供输出使能输入和输出选择输入，可灵活配置USB。 为符合USB 2.0规范，板上的差分走线D+和D-线路的阻抗匹配为90Ω差分阻抗。直通路径的走线长度和通过TS3USB221/A/E开关的走线长度也进行了匹配，以便进行比较。该PCB是一个简单的顶层布件四层板。
