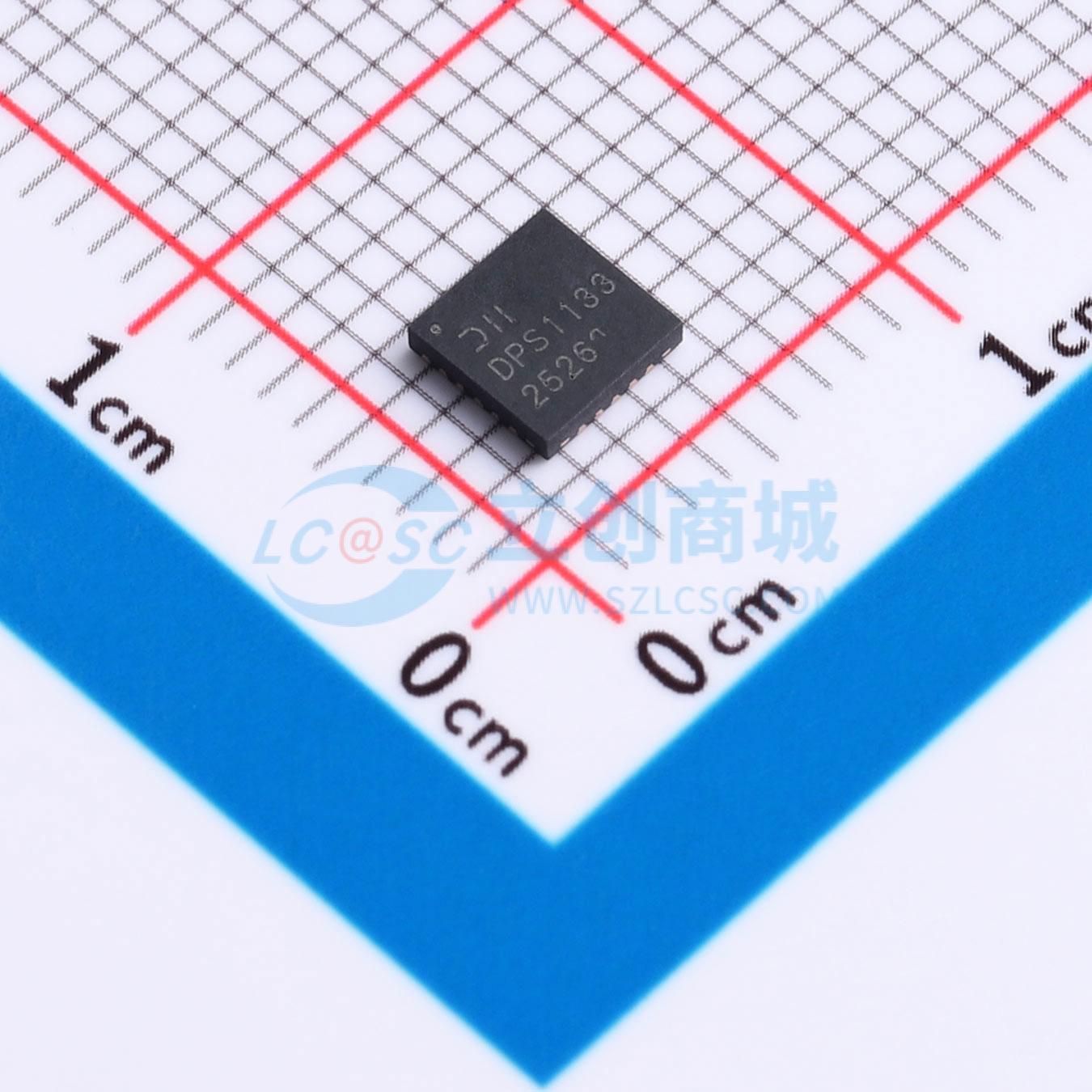

温馨提醒：图片仅供参考，商品以实物为准

DPS1133FIAQ-13

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: DIODES(美台)
商品型号: DPS1133FIAQ-13
商品编号: C17449025
商品封装: VQFN4040-17
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

商品概述

DPS1133FIAQ 是一系列针对 USB 电源传输和其他热插拔应用优化的电源开关的一员。通过模拟接口，可报告异常状态并对多项功能进行编程，包括电流限制、过压保护和输出电压斜坡上升。该器件实现了符合 USB 电源传输规范 3.0 版、V1.0a 定义要求的快速角色互换功能，适用于众多流行的 USB Type-C 应用。此器件设计工作电压范围为 4.5V 至 24V，具备快速短路响应时间，以确保系统的稳定性。集成的端口放电功能可使输入和输出端口的电压放电，满足 USB 电源传输规范的要求。该器件具备全面的故障检测和恢复机制，适用于承受大电容负载和有短路风险的应用。这些机制包括：反向电压和电流阻断、输入过压保护、输出过流、短路保护和过温关断。此外，可调节输出电压的上升时间，以最小化浪涌电流并确保系统稳定。在通过低电平有效 FAULTB 信号通知任何异常情况之前，会应用 7ms 的消抖时间，以防止误触发。 DPS1133FIAQ 采用低外形、节省空间的 VQFN4040 - 17 封装，该封装采用环保材料制造。

商品特性

宽工作电压范围：4.5V 至 24V
单通道电源开关，集成可调电流和电压限制
可通过两个外部控制引脚单独或同时对输入和输出端口进行放电
快速短路响应时间：2µs
全面的内置故障检测和恢复机制，如输入欠压锁定、反向电压和电流阻断、热关断、过流和短路保护
内置 MOSFET 的 RDS(ON) 为 30mΩ
启动时可调节 DV/DT 控制
故障报告 (FAULTB)，典型消隐时间为 7ms
支持快速角色互换
获 UL 认证，文件编号 E322375
通过 IEC60950 - 1 CB 体系认证
完全无铅，完全符合 RoHS 标准
无卤素和锑，“绿色”器件
DPS1133FIAQ 适用于需要特定变更控制的汽车应用；该产品符合 AEC - Q100 标准，具备生产件批准程序 (PPAP) 能力，并在通过 IATF 16949 认证的工厂制造。

应用领域

笔记本电脑、台式机、一体机、服务器和平板电脑
扩展坞、通用和多媒体集线器
全高清电视、电脑显示器
机顶盒、住宅网关、存储设备
工业和汽车应用中的电源保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	3.5A
	工作电压	0V~24V
	导通电阻	30mΩ
	工作温度	-40℃~+125℃
