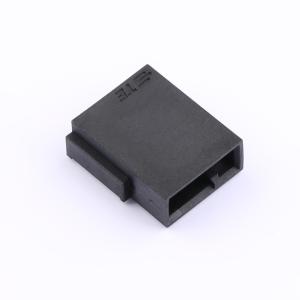

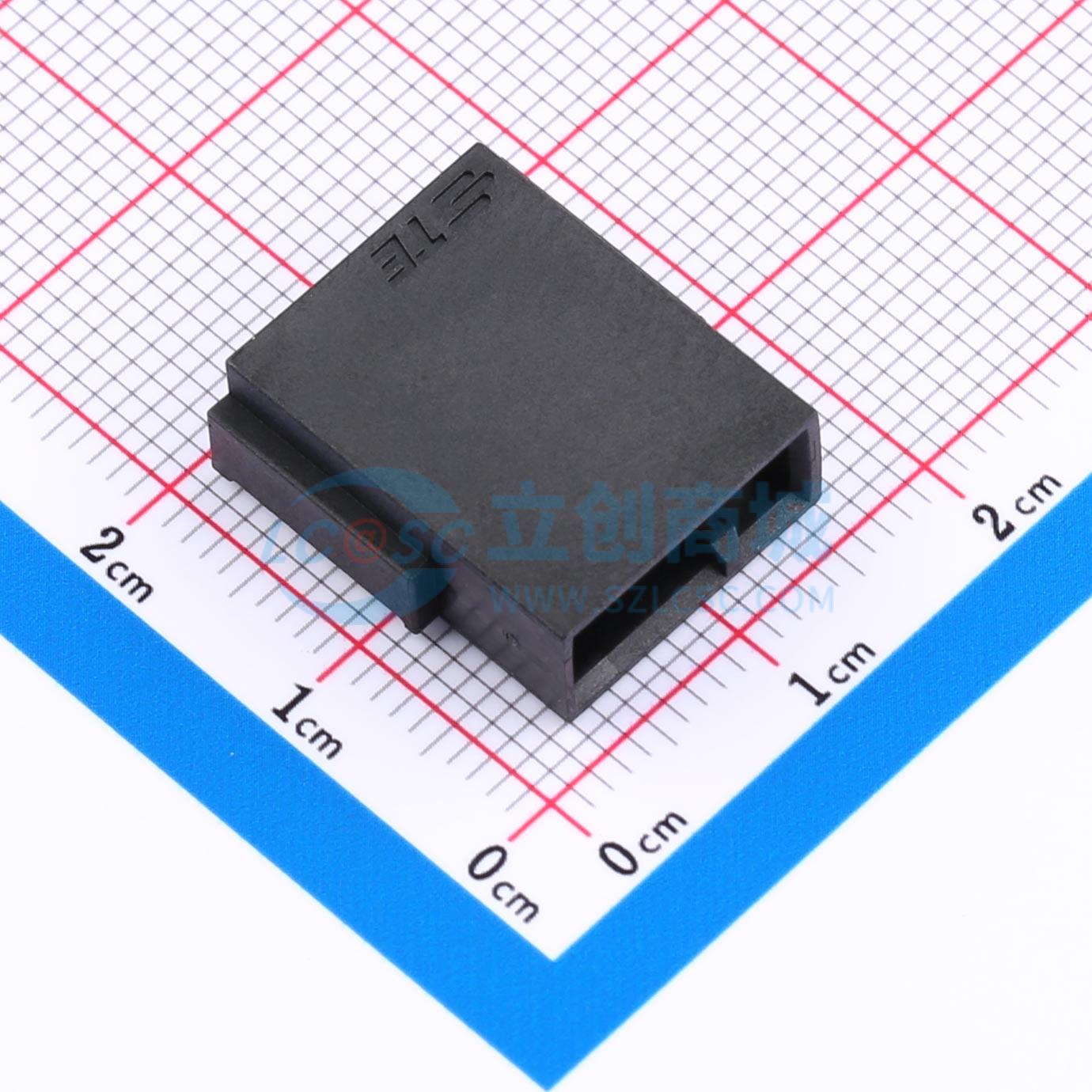

2315405-1
1x4P 间距:1.8mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- 2315405-1
- 商品编号
- C17448758
- 商品封装
- SMD
- 包装方式
- 袋装
- 商品毛重
- 2.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 1.8mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 4P |
| 属性 | 参数值 | |
|---|---|---|
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 锡 | |
| 颜色 | 黑色 |
商品特性
- 纳米MQS触点的压出力>15N，进给速度为25mm/min
- 焊接支架的拔出力>60N，进给速度为25mm/min
- 接口符合114 - 94000 - 17，版本B1，2016年4月29日版本1以及208 - 18060版本A1
- 焊接工艺：参照JDEC J - STD - 020D的无铅回流焊接
- 接口不属于生产件批准程序（PPAP），泰科电子（TE Connectivity）负责连接器系统
- 公差符合DIN EN ISO 8015、DIN EN ISO 14405 - 1
- 一般公差符合DIN 16742 T65，角度尺寸除外（见标题栏）
- 包装采用带盘包装，符合V2315405
- 焊接支架表面为3 - 8μm锡覆盖在1 - 2.5μm镍上
- 触点表面焊接侧为3 - 8μm锡覆盖在1 - 2.5μm镍上，配合侧锡符合114 - 94201
- 对于缺失的尺寸，请参考CAD模型X - 2315405 - X，版本A
- 良品标记区域：采用冲压标记或激光标记
- 进行100%电气最终检查，检查导通性、短路情况以及所有触点是否存在
- 参考点A5、6、7、8在A1、2、3、4的对面
- 真空抓取区域无毛刺和顶针（直径10mm）
- C样品的彩色识别标记
- 更多变体请参考系列图纸2331611
- 外壳零件编号、版本和材料标记的位置可能在系列和预系列之间有所不同
- 切口采用平整冲压边缘
- 半自动生产线的良品标记
- 引脚可选，但在CPA连接器中无电气功能
