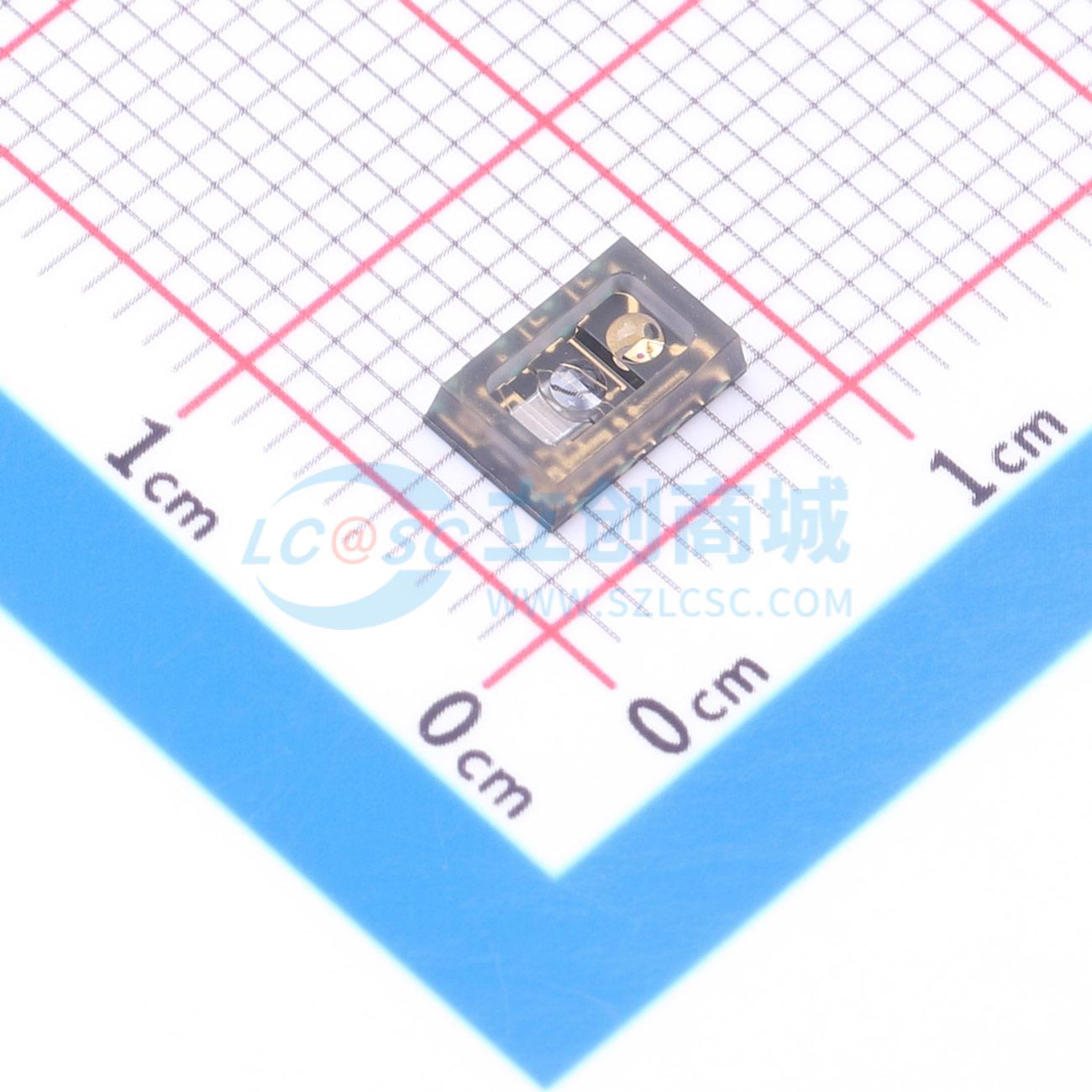

AEDR-8320-1Q2

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: AEDR-8320-1Q2
商品编号: C17448166
商品封装: SMD-8P
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	反射式光电开关

	属性	参数值
	感应距离	2mm

商品概述

AEDR-8320编码器是一款采用光学反射技术的模拟输出编码器，适用于旋转和线性运动控制。反射技术的引入使得编码器封装尺寸更小、重量显著减轻。这一优势在AEDR-8320编码器上得到充分体现，它能轻松适应许多对空间和重量有严格限制的应用，例如CD或DVD刻录机激光头的线性运动。该编码器具有每英寸180线或每毫米7.09线的分辨率。此外，其双通道模拟输出可通过2倍、4倍、8倍或更高的插值获得更高的分辨率。例如，采用8倍插值时，编码器的最终分辨率将达到每英寸1440线，精度约为20微米。AEDR-8320编码器增强了设计灵活性，为广泛的应用提供了易于组装的解决方案，同时持续确保性能的可靠性。

商品特性

反射技术
表面贴装无引线封装
双通道模拟电压输出
无铅封装
工作温度范围 -40°C 至 85°C
编码分辨率：180 线/英寸或 7.09 线/毫米

应用领域

打印机
复印机
CD/DVD刻录机
读卡器
