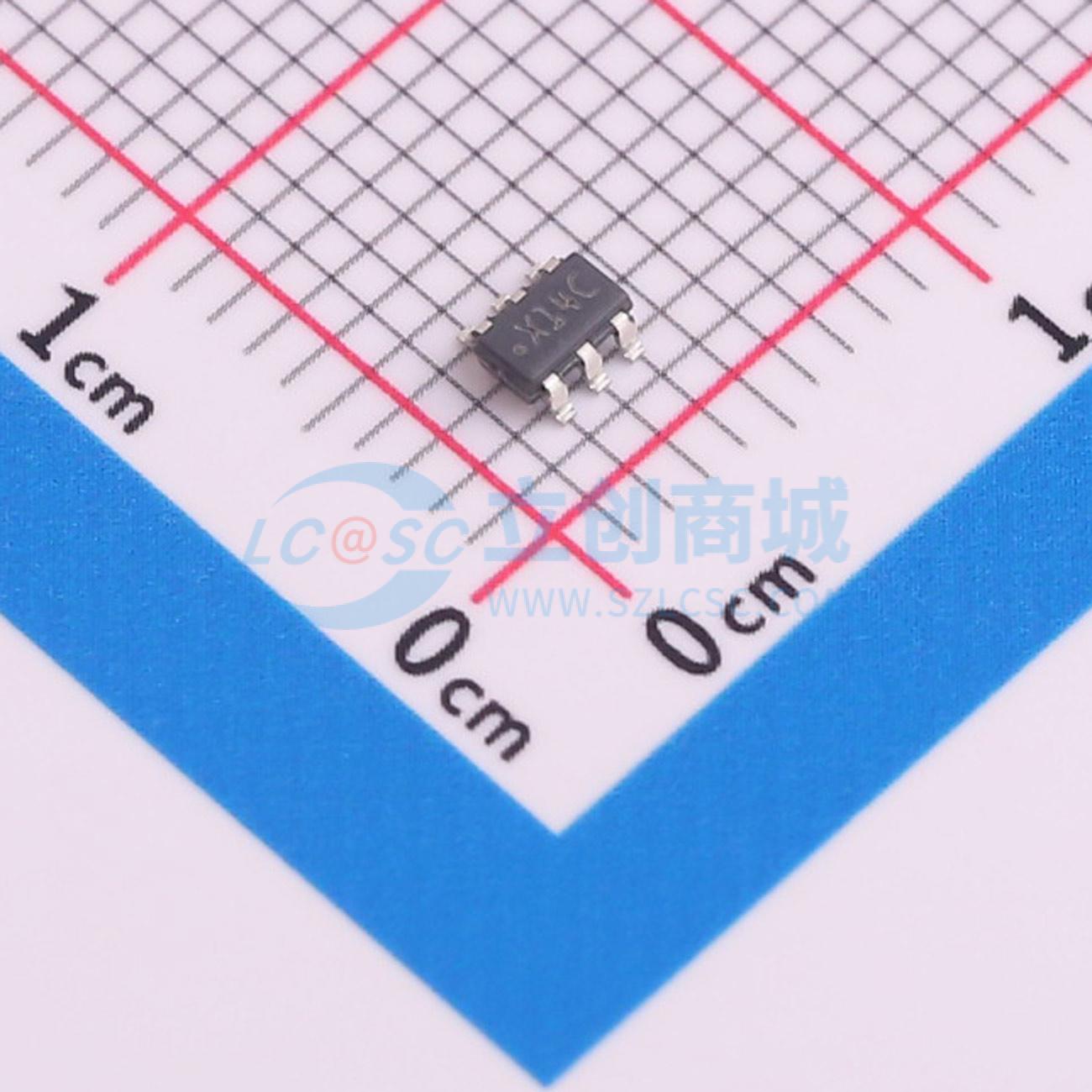

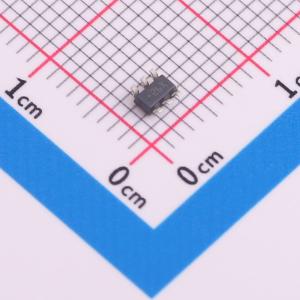

温馨提醒：图片仅供参考，商品以实物为准

ADC101S051CIMF

单通道10位A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC101S051是一款低功耗、单通道CMOS 10位模拟到数字转换器，具有高速串行接口。与仅在单一采样速率下指定性能的传统做法不同，ADC101S051在整个200 ksps至500 ksps的采样率范围内完全规定了性能。该转换器基于逐次逼近寄存器架构，并带有内部跟踪保持电路。输出串行数据为直接二进制格式，兼容多种标准，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。ADC101S051使用单一电源供电，范围从+2.7V到+5.25V。在使用+3.6V或+5.25V电源时，正常功耗分别为2.7 mW和9.7 mW。关断功能可将功耗降低至低至2.6 uW（使用+5.25V电源）。ADC101S051采用6引脚LLP和SOT-23封装。保证在工业温度范围-40℃到+85℃内运行。
品牌名称: TI(德州仪器)
商品型号: ADC101S051CIMF
商品编号: C17446317
商品封装: SOT-23-6
包装方式: 袋装
商品毛重: 0.057克(g)

商品参数

商品概述

ADC101S051是一款低功耗、单通道CMOS 10位模拟到数字转换器，具有高速串行接口。与仅在单一采样速率下指定性能的传统做法不同，ADC101S051在整个200 ksps至500 ksps的采样率范围内完全规定了性能。该转换器基于逐次逼近寄存器架构，并带有内部跟踪保持电路。输出串行数据为直接二进制格式，兼容多种标准，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADC101S051使用单一电源供电，范围从+2.7V到+5.25V。在使用+3.6V或+5.25V电源时，正常功耗分别为2.7 mW和9.7 mW。关断功能可将功耗降低至低至2.6 uW（使用+5.25V电源）。 ADC101S051采用6引脚LLP和SOT-23封装。保证在工业温度范围-40℃到+85℃内运行。

商品特性

ADC101S051是一款低功耗、单通道CMOS 10位模数转换器，具有高速串行接口。
与仅在单一采样率下指定性能的传统做法不同，ADC101S051在整个200 ksps到500 ksps的采样率范围内都有完整的规格说明。
该转换器基于带有内部跟踪保持电路的逐次逼近寄存器架构。
输出串行数据为直接二进制格式，并且兼容多种标准，例如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。
ADC101S051使用单一电源工作，其电压范围可以是+2.7V至+5.25V。
使用+3.6V或+5.25V电源时，正常功耗分别为2.7 mW和9.7 mW。
通过电源关闭功能，使用+5.25V电源时功耗可降至最低2.6 uW。
ADC101S051采用6引脚LLP和SOT-23封装。
保证在-40°C至+85°C的工业温度范围内工作。
在多个采样率范围内有明确规格。
6引脚LLP和SOT-23封装。
可变电源管理。
单一电源供电，电压范围2.7V - 5.25V。
兼容SPI/QSPI/MICROWIRE/DSP。

应用领域

便携系统
远程数据采集
仪器和控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	200kHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.7LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	61.6dB
	时钟/振荡器	外置
	时钟频率(fc)	4MHz~10MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	500nA
