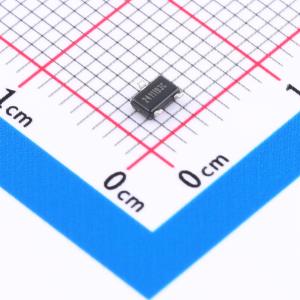

A1260LLHLT-T

A1260垂直霍尔效应传感器IC是一种极其温度稳定且抗应力的磁传感设备，非常适合恶劣的工作环境。该传感器由与器件标识面处于同一平面的交变南北极性磁场驱动。有SOT23W表面贴装和SIP通孔两种封装选项，允许相对于安装位置以各种方向进行感应。通过动态失调消除，可实现高达175℃结温的卓越高温性能，该技术可减少通常由器件塑封、温度依赖性和热应力引起的残余失调电压。 每个器件在单个硅芯片上包括：一个电压调节器、一个霍尔电压发生器、一个小信号放大器、斩波稳定电路、一个施密特触发器和一个短路保护的开漏输出，可吸收高达25mA的电流。板载调节器允许在3至24V的电源电压下工作。低至3V的工作电压优势在于，该器件可用于3.3V应用，同时允许在电源引脚串联额外的外部电阻，以更好地保护器件免受高压瞬态事件的影响。 当垂直于垂直霍尔元件的足够强度的南极磁场存在时，输出开启。需要北极磁场来关闭输出。LH封装是一种改进的SOT23W表面贴装封装，当磁场垂直于封装的非负载侧时进行开关动作。 UA封装是一种超小型SIP，适用于通孔安装和引脚成型，当磁场施加到封装顶部且与标识面平行时进行开关动作。两种封装均符合RoHS标准且无铅（后缀为 - T），引脚框架采用100%雾锡电镀。

• AEC - Q100汽车级认证
• 与封装表面平行的磁传感
• 高灵敏度开关阈值
• 对称锁存开关点
• 可在低至3V的非稳压电源下工作
• 小封装尺寸
• 汽车级
• 输出短路保护
• 抗物理应力
• 反接电池保护
• 结温范围为 - 40℃至175℃
• 固态可靠性
• 卓越的温度稳定性
• 电源电压齐纳钳位

汽车、换向/索引、动力关闭/执行器、电子动力转向、无刷直流电机
