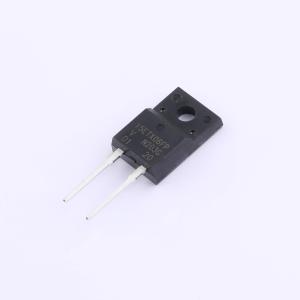

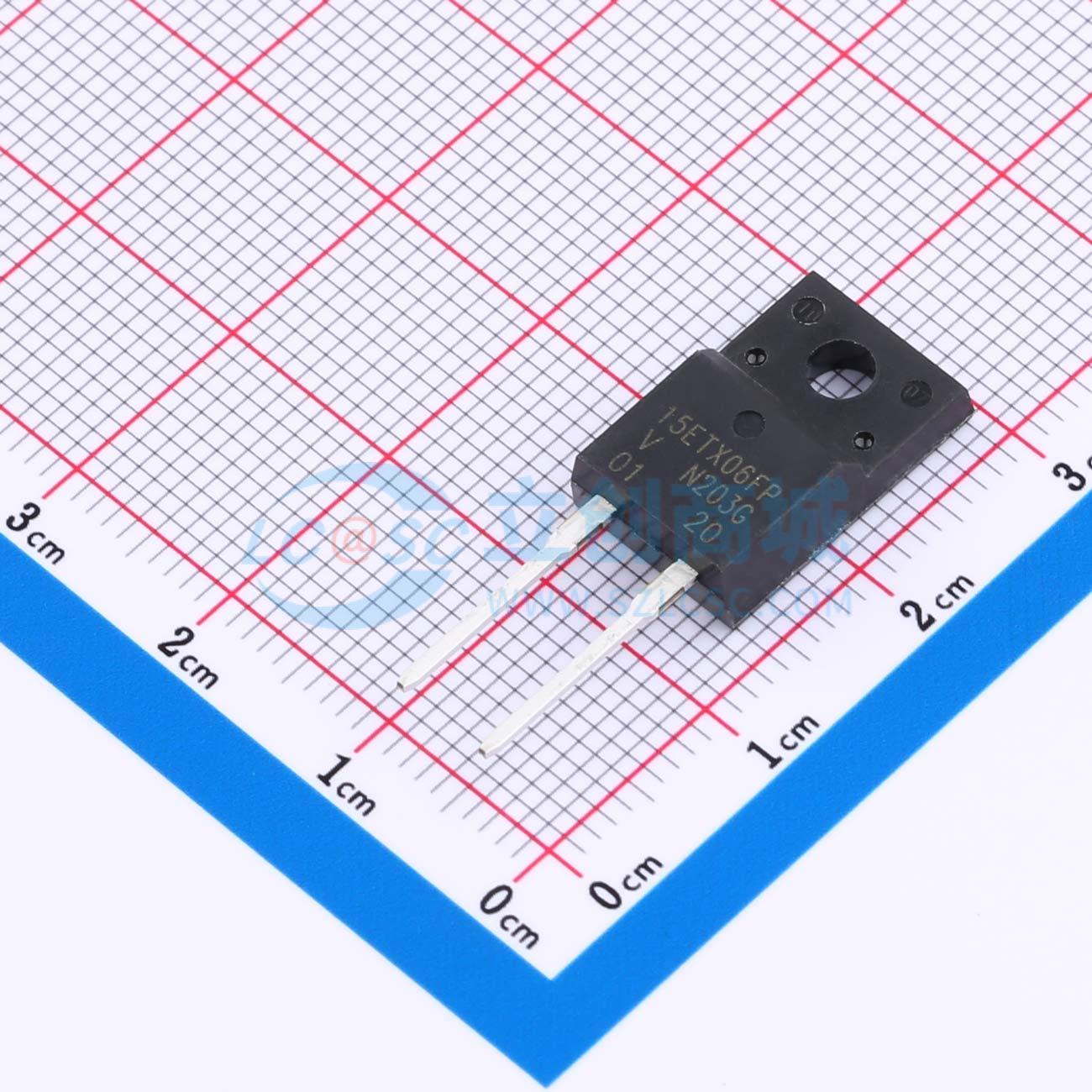

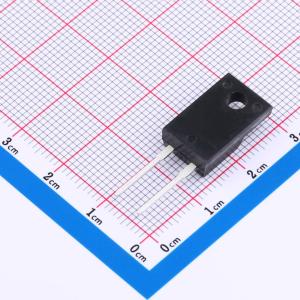

温馨提醒：图片仅供参考，商品以实物为准

VS-15ETX06FP-N3

600V 15A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 最先进的超快速恢复整流器，在正向压降、超快速恢复时间和软恢复方面具有优化性能。平面结构和铂掺杂寿命控制保证了最佳的整体性能、耐用性和可靠性。这些器件适用于开关电源交流/直流部分的PFC升压级、逆变器或作为续流二极管。其极其优化的存储电荷和低恢复电流可最大限度地减少开关损耗，并减少开关元件和缓冲器中的过耗散。
品牌名称: VISHAY(威世)
商品型号: VS-15ETX06FP-N3
商品编号: C17443405
商品封装: TO-220-2
包装方式: 管装
商品毛重: 2.933962克(g)

商品参数

商品概述

采用先进技术的超快恢复整流器，针对正向压降、超快恢复时间和软恢复进行了优化。平面结构和铂掺杂寿命控制确保了最佳的整体性能、耐用性和可靠性。这些器件适用于开关电源AC/DC部分的PFC升压阶段、逆变器，或作为续流二极管使用。其优化的存储电荷和低恢复电流可将开关损耗降至最低，并减少开关元件和缓冲器的过度耗散。

商品特性

超快恢复时间
低正向压降
175°C工作结温
超低正向压降基准
低漏电流
完全隔离封装（V_INS = 2500V_RMS）
根据JEDEC - JESD 47设计和认证

应用领域

开关电源AC/DC部分的PFC升压阶段、逆变器、续流二极管

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	开关二极管
	二极管配置	1个独立式
	耗散功率(Pd)	-
	整流电流	15A
	直流反向耐压(Vr)	600V

	属性	参数值
	正向压降(Vf)	3.2V@15A
	非重复峰值浪涌电流 (Ifsm)	170A
	反向电流(Ir)	50uA@600V
	反向恢复时间(Trr)	22ns
	工作结温范围	-65℃~+175℃
