温馨提醒：图片仅供参考，商品以实物为准

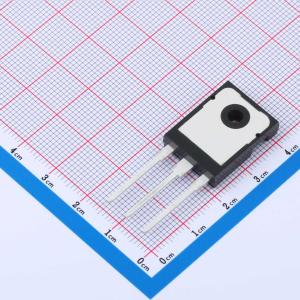

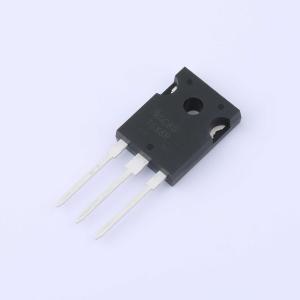

RGC80TSX8RGC11
1800V、40A场截止型沟槽绝缘栅双极晶体管（IGBT）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低集电极-发射极饱和电压。 高速开关。 低开关损耗和软开关。 具有低正向电压的单片体二极管。 无铅镀铅；符合RoHS标准。应用：电压谐振逆变器
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGC80TSX8RGC11
- 商品编号
- C17443101
- 商品封装
- TO-247N
- 包装方式
- 管装
- 商品毛重
- 6.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 535W | |
| 集射极击穿电压(Vces) | 1.8kV | |
| 集电极电流(Ic) | 80A | |
| 集射极饱和电压(VCE(sat)) | 5V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@15V,40A | |
| 栅极电荷量(Qg) | 468nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.55nF | |
| 输出电容(Coes) | 115pF | |
| 反向传输电容(Cres) | 102pF | |
| 开启延迟时间(Td(on)) | 80ns | |
| 关断延迟时间(Td(off)) | 565ns | |
| 导通损耗(Eon) | 1.85mJ | |
| 关断损耗(Eoff) | 1.6mJ | |
| 工作温度 | -40℃~+175℃@(Tj) |
