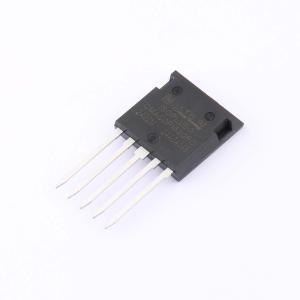

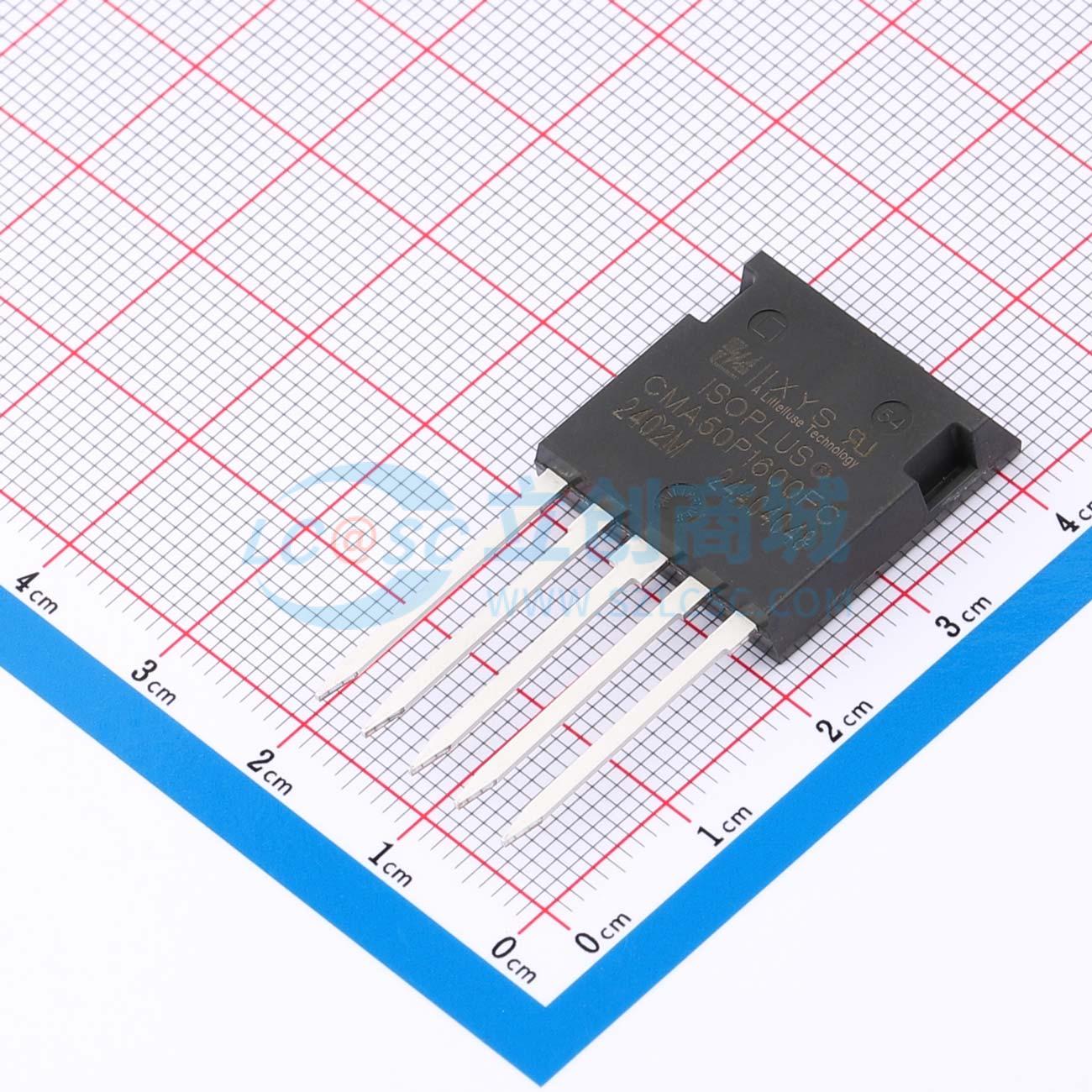

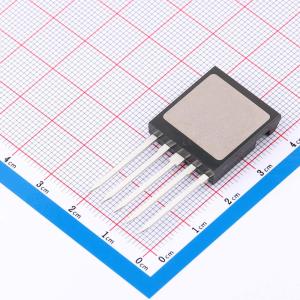

CMA50P1600FC
适用于工频、整流和电机控制的平面钝化晶闸管，具备隔离特性和低重量优势
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CMA50P1600FC
- 商品编号
- C17441773
- 商品封装
- i4-Pac
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 2个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1.6kV | |
| 通态电流(It) | 79A |
| 属性 | 参数值 | |
|---|---|---|
| 门极触发电流(Igt) | 80mA | |
| 门极触发电压(Vgt) | 1.4V | |
| 保持电流(Ih) | 100mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
C 代表晶闸管（SCR），M 代表晶闸管，A 代表（最高1800V），50 代表额定电流 [A]，P 代表相臂，1600 代表反向电压 [V]，FC 代表 i 4 - Pac（5）。衬底的凸面形状是典型的，低于器件底面塑料表面 0.05mm。
商品特性
- 用于线频率的晶闸管
- 平面钝化芯片
- 长期稳定性
- 隔离电压：3000V~
- 行业通用外形
- 符合 RoHS 标准
- 环氧树脂符合 UL 94V - 0
- 用于 PCB 安装的焊接引脚
- 背面为 DCB 陶瓷
- 减轻重量
- 先进的功率循环
应用领域
50/60Hz 线路整流、交流电机软启动控制、直流电机控制、功率转换器、交流电源控制
