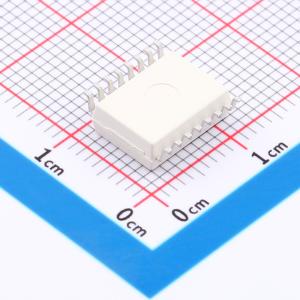

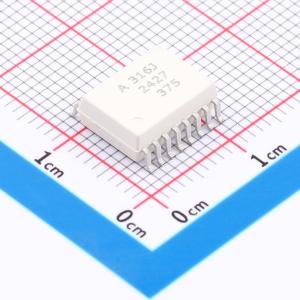

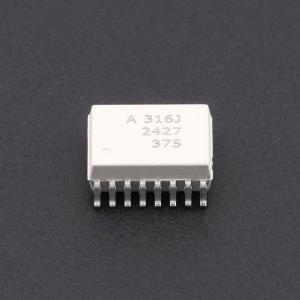

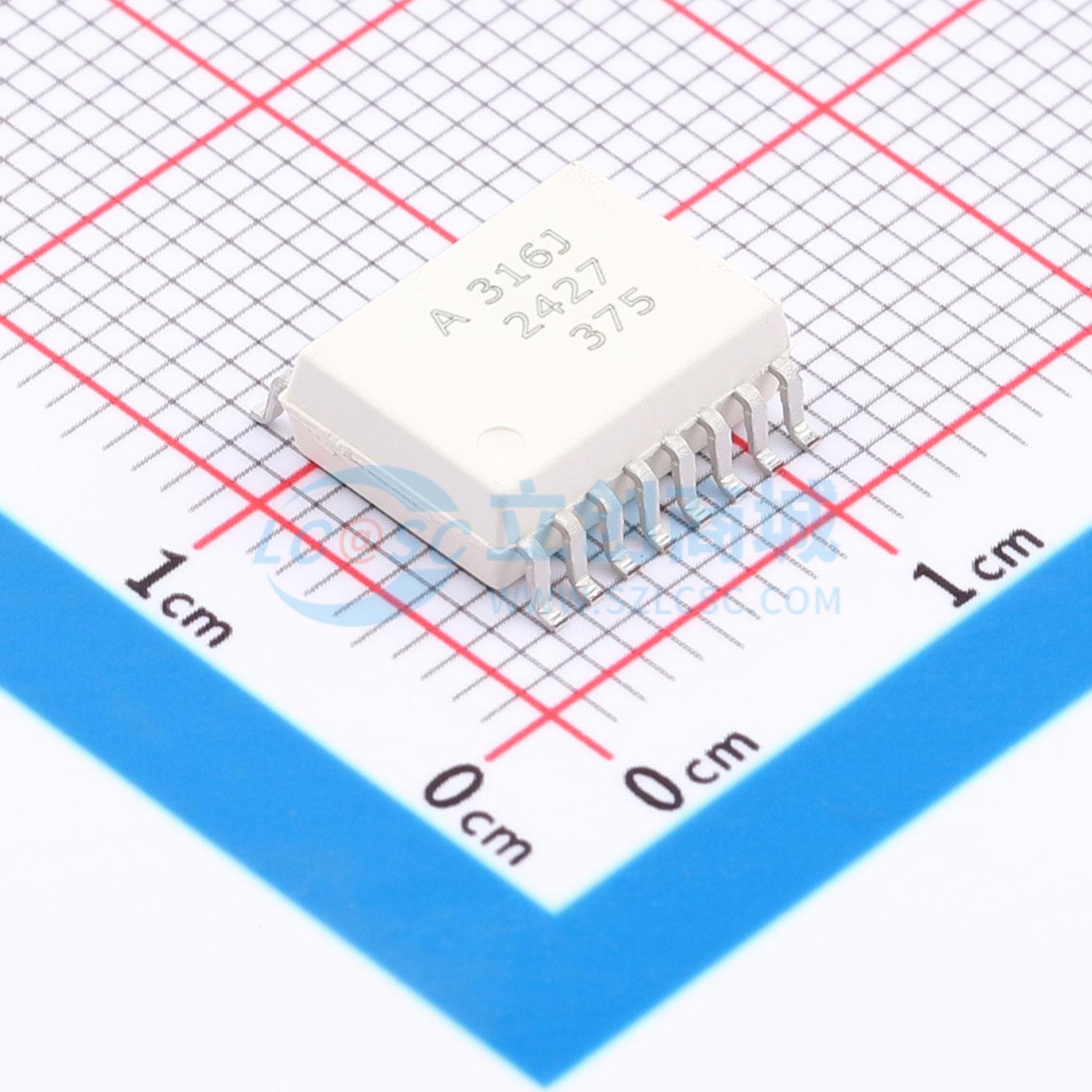

HCPL-316J#500
2.5A门驱动光耦，集成去饱和检测和故障状态反馈
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-316J#500
- 商品编号
- C17440867
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 工作温度 | -40℃~+100℃ | |
| 功能特性 | 欠压锁定；开集电极输出 |
商品概述
这款集成去饱和检测与故障状态反馈的2.5安培门驱动光耦合器，使IGBT VCE故障保护变得紧凑、经济且易于实现，同时满足全球安全与法规要求。
商品特性
- 2.5A最大峰值输出电流
- 可驱动高达IC = 150A，VCE = 1200V的IGBT
- 光隔离的故障状态反馈
- SO-16封装
- 兼容CMOS/TTL逻辑电平
- 最大500ns开关速度
- “软”关断IGBT
- 集成故障安全IGBT保护 – 去饱和检测 – 带迟滞的欠压锁定保护
- 用户可配置：反相、同相、自动复位、自动关断
- 宽工作VCC范围：15至30伏特
- -40℃至+100℃工作温度范围
- 在VCM = 1500V时，最小共模抑制比为15 kV/μs
- 法规认证：UL，CSA，IEC/EN/DIN EN 60747-5-5
