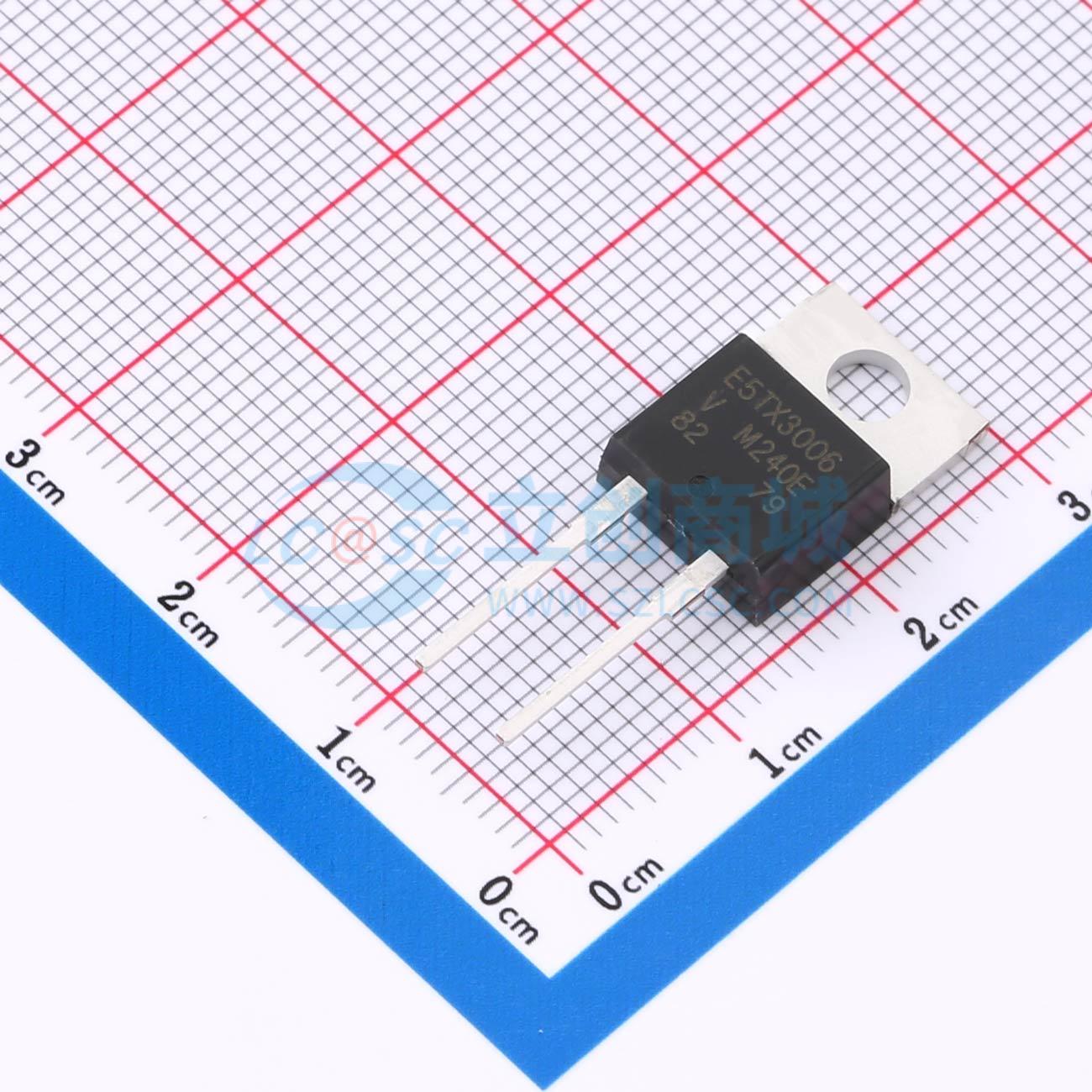

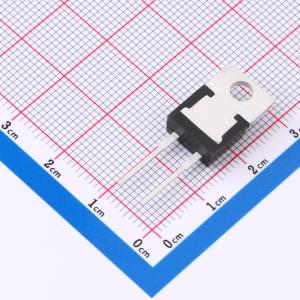

温馨提醒：图片仅供参考，商品以实物为准
VS-E5TX3006-M3
600V 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有低传导和开关损耗的独特组合，适用于软开关和谐振转换器，以及中频硬开关转换器。该器件专为提高电动汽车/混合动力汽车电池充电站的高速 LLC 输出整流级和 UPS 应用的高频级的效率而设计。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-E5TX3006-M3
- 商品编号
- C17435575
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 3.163636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 30A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.6V@30A | |
| 非重复峰值浪涌电流 (Ifsm) | 310A | |
| 反向电流(Ir) | 20uA@600V | |
| 反向恢复时间(Trr) | 22ns | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
这款整流器具有低传导损耗和开关损耗的独特组合，是软开关和谐振转换器以及中频硬开关转换器的理想选择。该器件专门设计用于提高电动汽车/混合动力汽车电池充电站的高速LLC输出整流级和UPS应用的高频级的效率。
商品特性
- 同类产品中正向压降和开关损耗的最佳平衡
- 针对高速运行进行优化
- 最高工作结温为175°C
- 聚酰亚胺钝化
- 符合JESD 201 1A类晶须测试
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
应用领域
软开关和谐振转换器、中频硬开关转换器、电动汽车/混合动力汽车电池充电站的高速LLC输出整流级、UPS应用的高频级
