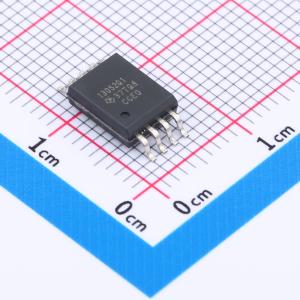

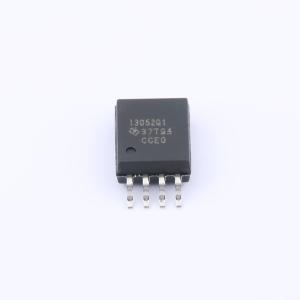

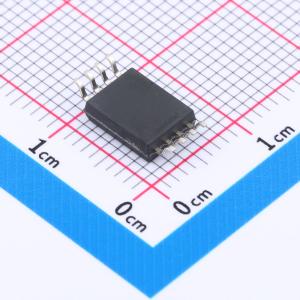

TPSI3052QDWZRQ1

TPSI3052-Q1 是一款完全集成的隔离式开关驱动器，与外部功率开关结合使用时，可构成一个完整的隔离式固态继电器 (SSR)。其标称栅极驱动电压为 15 V，峰值源电流和灌电流为 1.5/3.0 A，可选择多种外部功率开关以满足广泛的应用需求。TPSI3052-Q1 从其初级侧接收的功率中产生自身的次级偏置电源，因此无需隔离的次级电源偏置。此外，TPSI3052-Q1 还可根据各种应用需求为外部支持电路供电。

TPSI3052-Q1 根据所需输入引脚数量支持两种工作模式。在两线模式（通常用于驱动机械继电器）下，控制开关仅需两个引脚，并支持 6.5 V 至 48 V 的宽工作电压范围。在三线模式下，3 V 至 5.5 V 的初级电源由外部提供，开关通过单独的使能信号进行控制。TPSI3052S-Q1 仅支持三线模式，具有用于开关控制的单触发使能功能。此功能对于驱动通常只需一个电流脉冲即可触发的可控硅整流器 (SCR) 非常有用。

次级侧提供一个稳定的 15 V 浮动电源轨，用于驱动各种功率开关，无需次级偏置电源。该应用可驱动用于直流应用的单个功率开关或用于交流应用的双背对背功率开关，以及各种类型的 SCR。TPSI3052-Q1 的集成隔离保护非常可靠，与传统机械继电器和光耦合器相比，具有更高的可靠性、更低的功耗和更宽的温度范围。

通过从 PXFR 引脚到 VSSP 连接一个外部电阻，选择七种功率电平设置之一，可以调节 TPSI3052-Q1 的功率传输。这允许根据应用需求在功耗和次级提供的功率之间进行权衡。

• 无需隔离的次级电源
• 驱动外部功率晶体管或 SCR
• 5 kVRMS 加强隔离
• 15 V 栅极驱动，峰值源电流和灌电流为 1.5/3 A
• 为外部辅助电路提供高达 50 mW 的电源
• 支持交流或直流开关
• 支持两线或三线模式
• 七种功率传输级别，可通过电阻选择
• 提供有助于功能安全系统设计的功能安全相关文档
• 通过 AEC Q-100 汽车应用认证：
  • 温度等级 1：环境温度 TA 为 –40 至 +125℃
• 安全相关认证：
  • 符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 7071 VPK 加强隔离
  • 符合 UL 1577 标准的 5 kVRMS 隔离 1 分钟

• 固态继电器 (SSR)
• 电池管理系统
• 车载充电器
• 混合动力、电动和动力总成系统
• 楼宇自动化
• 工厂自动化与控制
