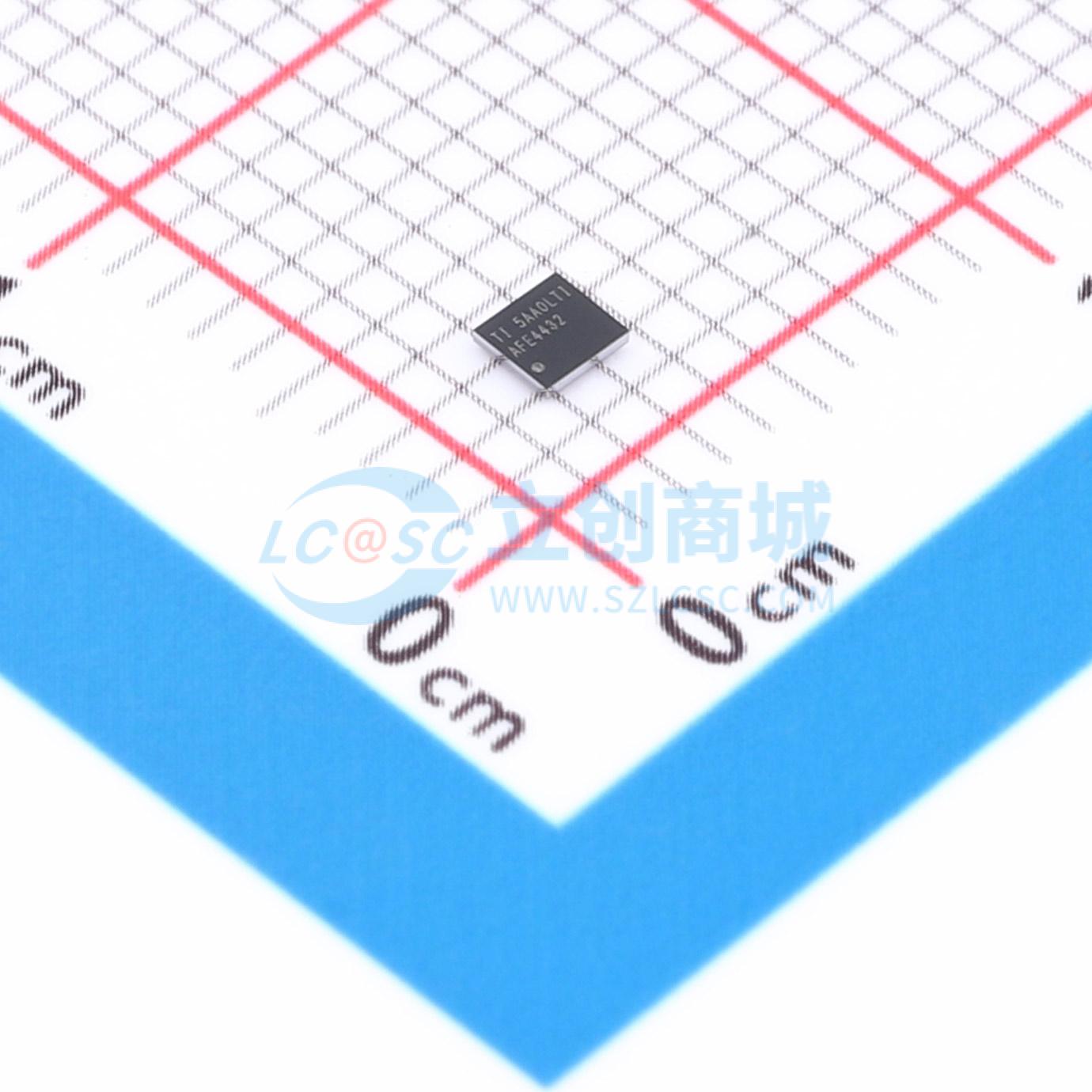

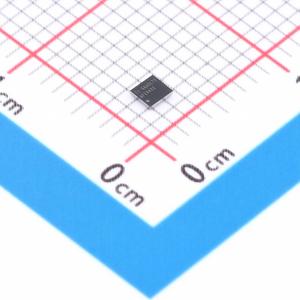

AFE4432YCHT
AFE4432 超小型集成生物传感AFE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AFE4432 是用于光学生物传感应用的模拟前端，支持最多4个LED和3个光电二极管，适用于心率监测和血氧饱和度测量。
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE4432YCHT
- 商品编号
- C17435431
- 商品封装
- DSBGA-25(1.8x1.9)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 8位 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~1.9V；3V~5.5V | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 8位可编程LED电流，范围可调从25 mA到250 mA
- 支持并行驱动两个LED，并具有独立的每相电流控制模式
- 可编程每相LED开启时间
- 同时支持4个LED用于SpO2、多波长HRM
- 支持3路时分复用PD输入
- 2个并行接收器（2组TIA/滤波器）
- 每个TIA输入端具有8位每相控制的独立环境偏移减法DAC，范围可调至255 μA
- 每个TIA输入端具有9位每相控制的独立LED偏移减法DAC，范围为64 μA
- ADC输出端的数字环境减法
- 具有可编程带宽的噪声滤波
- 跨阻增益：3.7 kΩ至1 MΩ
- 支持外部时钟或内部振荡器
- 选项以系统时钟同步采集数据
- 自动消除环境光和LED的直流成分
- 深度为160样本的FIFO
- SPI接口/I2C接口
- 1.9 mm x 1.8 mm DSBGA，0.35 mm间距
- 电源：Rx: 1.7 - 1.9 V, Tx: 3-5.5 V
应用领域
- 可穿戴设备、可听戴设备的心率监测(HRM)
- 心率变异性(HRV)
- 血氧饱和度(SpO2)测量
