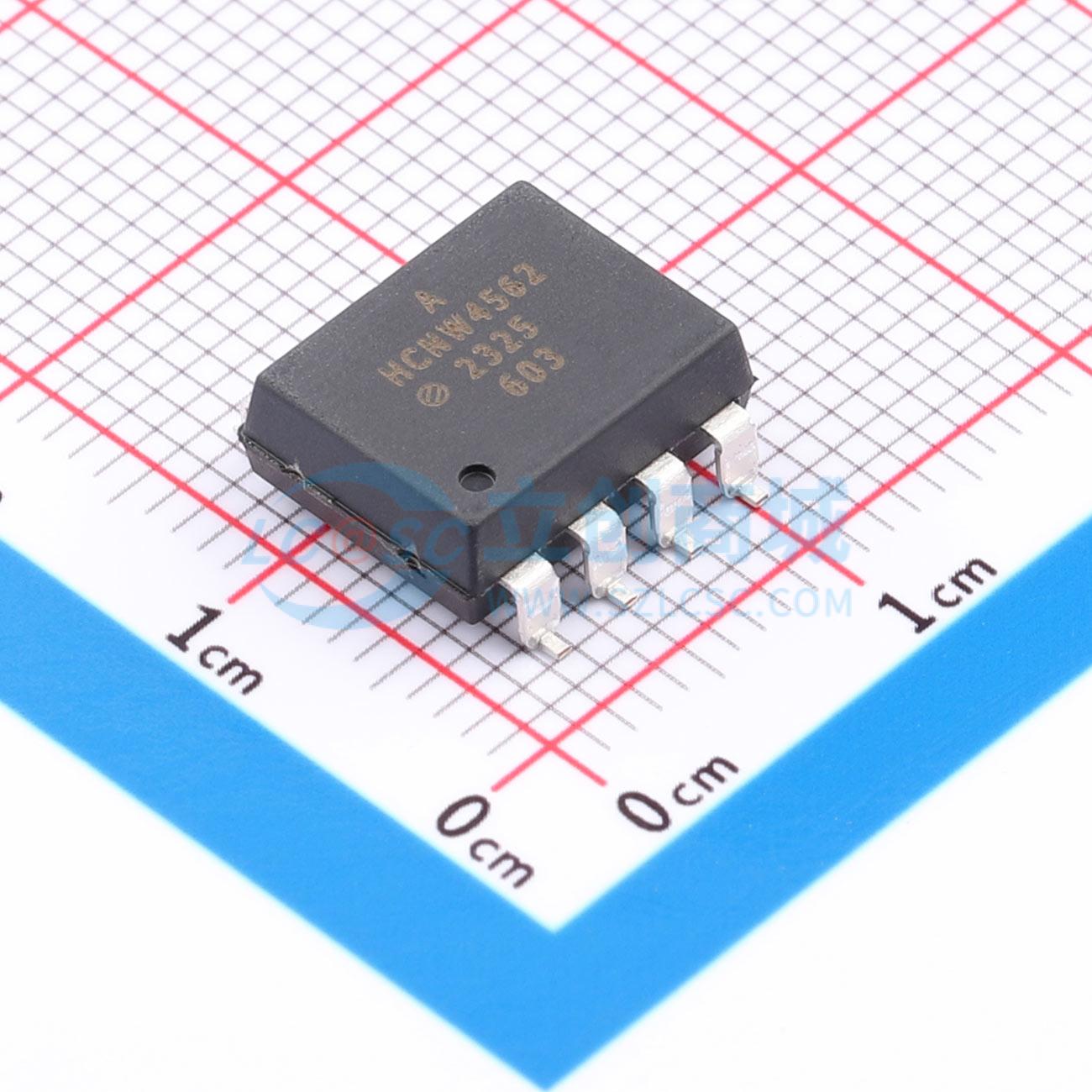

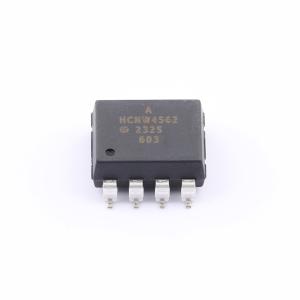

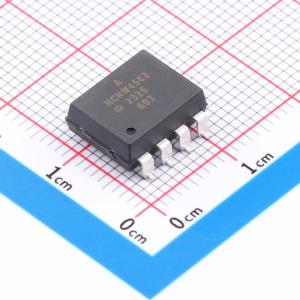

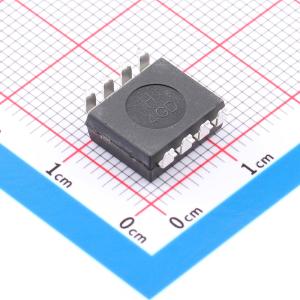

HCNW4562-500E

HCPL - 4562和HCNW4562光耦合器为模拟信号提供宽带隔离。当与应用电路（图4）结合使用时，它们非常适合用于视频隔离。通过将AlGaAs LED与高速探测器相结合，可实现高线性度和低相移。这些单通道光耦合器有8引脚DIP和宽体封装配置。

• 宽带宽[1]：
  • 17 MHz（HCPL - 4562）
  • 9 MHz（HCNW4562）
• 高电压增益[1]：
  • 2.0（HCPL - 4562）
  • 3.0（HCNW4562）
• 低GV温度系数：-0.3%/℃
• 在低驱动电流下具有高度线性
• 高速AlGaAs发射器
• 安全认证：
  • UL认证：根据UL 1577标准，HCPL - 4562#020和HCNW4562为5000VRMS持续1分钟，其他为3750VRMS持续1分钟
  • CSA认证
  • IEC/EN/DIN EN 60747 - 5 - 5认证：HCNW4562的VIORM = 1414Vpeak
• 提供8引脚DIP和宽体封装

• 以下标准/格式的视频隔离：NTSC、PAL、SECAM、S - VHS、模拟RGB
• 开关电源中的低驱动电流反馈元件（例如用于ISDN网络）
• A/D转换器信号隔离
• 模拟信号接地隔离
• 高压绝缘
