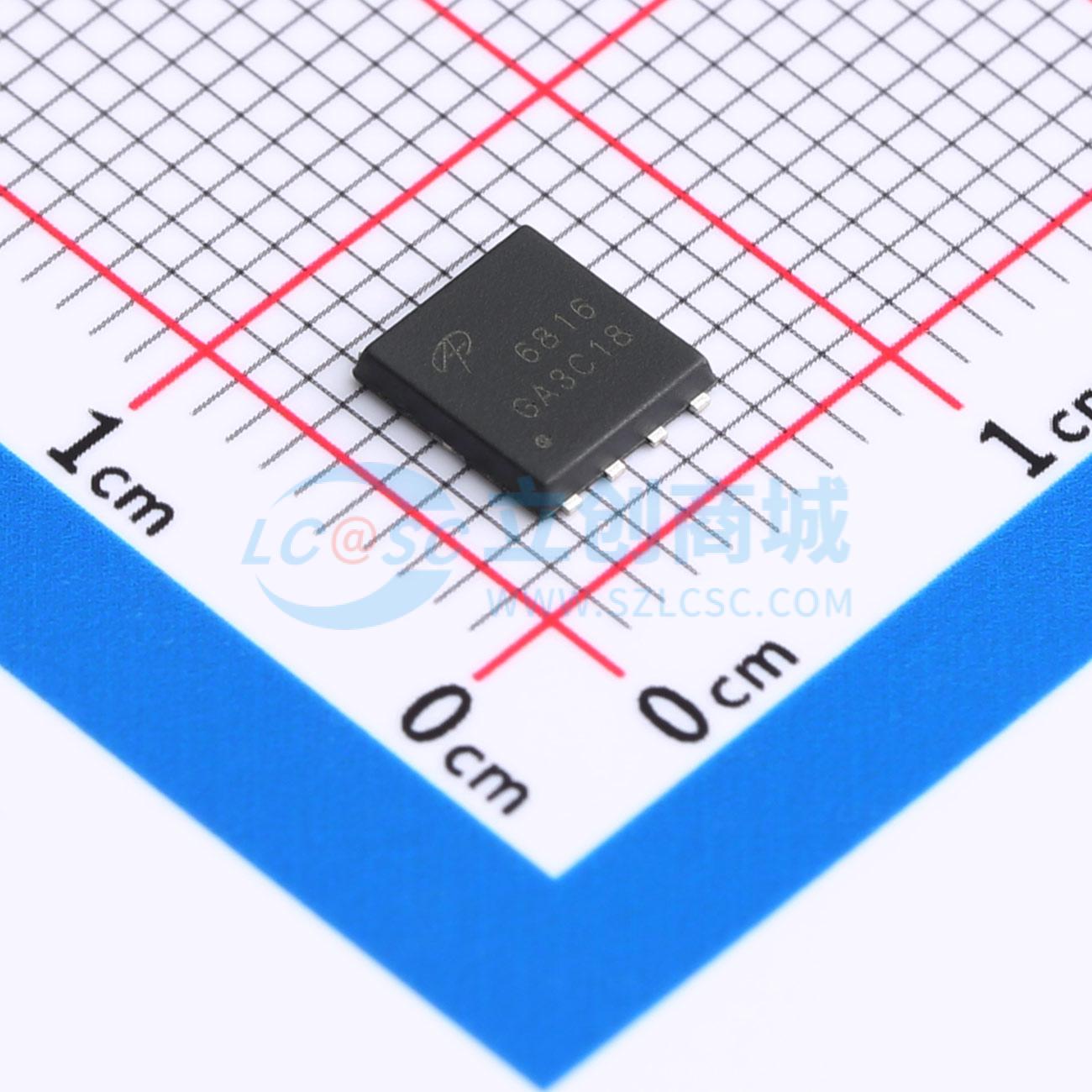

AON6816实物图

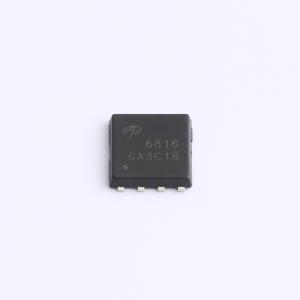

  • AON6816商品缩略图
  • AON6816商品缩略图
  • AON6816商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AON6816

N沟道 耐压:30V

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
品牌名称
AOS
商品型号
AON6816
商品编号
C17430457
商品封装
DFN-8(5x6)​
包装方式
编带
商品毛重
1.12克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)16A
导通电阻(RDS(on))9.6mΩ@4.5V
耗散功率(Pd)21W
阈值电压(Vgs(th))2.2V
属性参数值
栅极电荷量(Qg)45nC@10V
输入电容(Ciss)1.54nF
反向传输电容(Crss)448pF
工作温度-
类型N沟道
输出电容(Coss)485pF

商品概述

ALD810016/ALD910016 是 ALD8100xx(四通道)和 ALD9100xx(双通道)超级电容器自动平衡 MOSFET(即 SAB MOSFET)系列的成员。SAB MOSFET 采用经过生产验证的 EPAD 技术制造,旨在解决串联连接的超级电容器的电压和漏电流平衡问题。超级电容器,也称为超级电容或法拉电容,通过在每个超级电容器组两端连接一个或多个器件的组合,可以实现串联连接时的漏电流平衡,防止过电压。 每个 SAB MOSFET 在 Vt 模式下具有精确的栅极阈值电压,当栅 - 漏源极端子(VGS = VDS)连接在一起且漏源电流 IDS(ON) = 1μA 时,该阈值电压为 1.60V。不同的输入电压 VIN 会产生输出电流 IOUT = IDS(ON) 特性,从而形成一个有效可变电阻,其阻值随 VIN 呈指数变化。当该 VIN 连接到串联的每个超级电容器两端时,可将每个超级电容器的电压和电流控制在其限制范围内。 ALD810016/ALD910016 的导通电阻与电压相关特性,在跨接超级电容器时能有效控制其电压过度上升。在串联连接的超级电容器组中,当一个超级电容器的电压上升时,其他超级电容器的电压会下降,漏电流最大的超级电容器电压最低。跨接在这些超级电容器两端的 SAB MOSFET 会呈现互补的反向电流水平,除了超级电容器自身产生的漏电流外,几乎不会产生额外的漏电流。

商品特性

  • 使用简单且经济
  • 工厂精确微调
  • 自动调节和平衡漏电流
  • 有效实现超级电容器充电平衡
  • 单个 IC 封装可平衡多达 4 个超级电容
  • 平衡 2 节、3 节、4 节串联的超级电容
  • 可扩展至更大的超级电容组和阵列
  • 几乎零额外漏电流
  • 在额定电压以下 0.3V 时零漏电流
  • 平衡串联和/或并联连接的超级电容
  • 漏电流是电池电压的指数函数
  • 有源电流范围从 < 0.3 nA 到 >1000 μA
  • 始终处于工作状态,响应时间快
  • 最小化漏电流和功耗

应用领域

-DC/DC转换器
