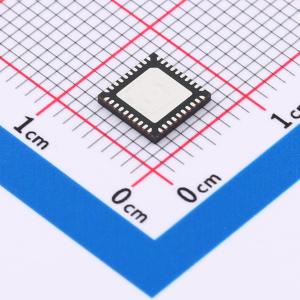

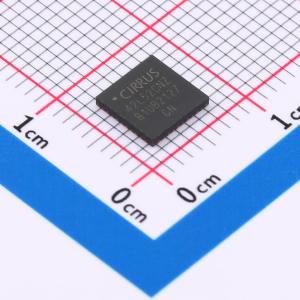

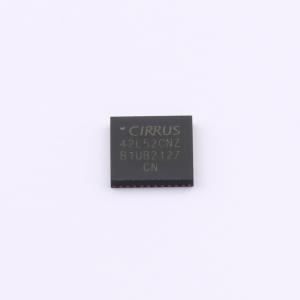

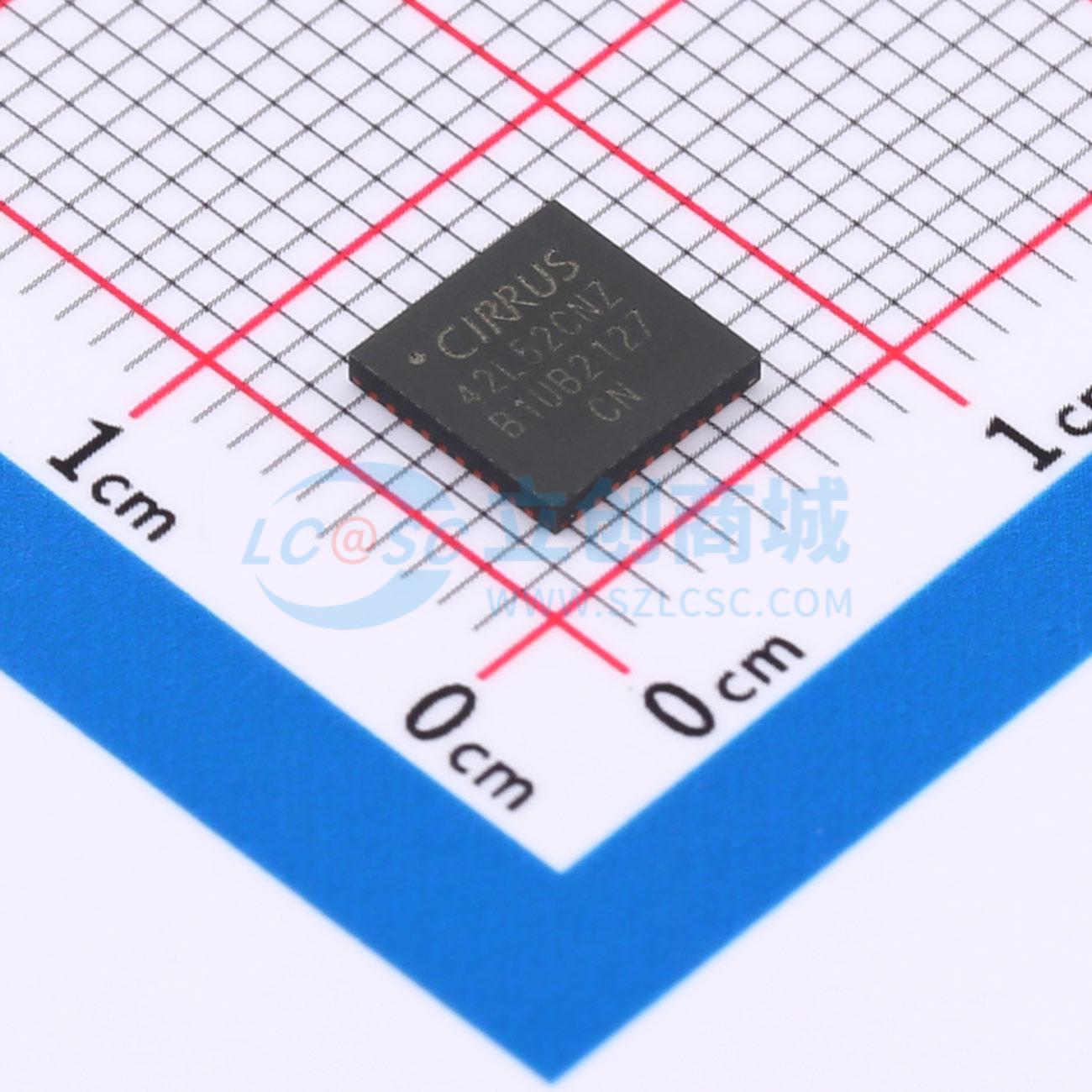

CS42L52-CNZR

CS42L52是一款高度集成的低功耗立体声编解码器，内置耳机放大器和D类扬声器放大器。CS42L52具备众多适用于低功耗便携式系统应用的特性。 ADC输入路径允许对多个特性进行独立通道控制。输入求和放大器对每个通道的线路电平输入和/或麦克风电平输入进行混合和选择。麦克风输入路径包括一个可选的可编程增益前置放大器级和一个低噪声MIC偏置电压源。PGA可用于线路或麦克风输入，并通过软斜坡和过零转换提供模拟增益。ADC还具备带软斜坡转换的数字音量控制功能。可编程ALC和噪声门可监控输入信号并适当调整音量电平。为节省功耗，在仍允许进行全模拟音量控制的情况下，可绕过ADC。 DAC输出路径包括一个带有各种固定功能控制的数字信号处理引擎。音调控制可对四个可选转折频率进行低音和高音调节。数字混音器可为ADC输出和PCM输入信号路径提供独立的音量控制，以及一个主音量控制。数字音量控制可配置为在软斜坡转换时改变，而模拟控制可配置为在每个过零点发生变化。DAC还包括去加重、限幅功能和一个蜂鸣器发生器，可提供跨越两个完整八度音阶范围的可选音调。 立体声耳机放大器由一个独立的正电源供电，集成的电荷泵提供负电源。这允许以地为中心的模拟输出具有宽信号摆幅，并消除了外部直流阻隔电容。 D类立体声扬声器放大器无需外部滤波器，可为对功率敏感的便携式应用提供所需的高效放大。扬声器放大器可直接由电池供电，而内部直流电源监控和补偿功能可在电池电压下降时提供恒定的增益水平。 除了众多特性外，CS42L52采用低电压模拟和数字内核运行，非常适合对功耗要求极高的便携式系统。

• 高性能立体声ADC和DAC：99 dB（ADC）、98 dB（DAC）动态范围（A加权），-88 dB总谐波失真加噪声
• 灵活的立体声模拟输入架构
• 4:1模拟输入多路复用器
• 模拟输入混合
• 带音量控制的模拟直通
• 模拟可编程增益放大器（PGA）
• 可编程自动电平控制（ALC）
• 用于噪声抑制的噪声门
• 可编程阈值和启动/释放速率
• 差分或单端输入
• 麦克风前置放大器增益范围为+16 dB至+32 dB，步长为1 dB
• 可编程、低噪声MIC偏置电平
• 数字信号处理引擎
• 低音和高音音调控制、去加重
• 主音量和独立PCM SDIN + ADC SDOUT混合音量控制
• 软斜坡和过零转换
• 可编程峰值检测和限幅器
• 带全音调控制的蜂鸣器发生器
• 无需外部滤波器
• 0%总谐波失真加噪声时的高功率立体声输出
• 5.0 V时，2 x 1.00 W驱动8 Ω负载
• 3.7 V时，2 x 550 mW驱动8 Ω负载
• 2.5 V时，2 x 230 mW驱动8 Ω负载
• 10%总谐波失真加噪声时的高功率单声道输出
• 5.0 V时，1 x 1.90 W驱动4 Ω负载
• 3.7 V时，1 x 1.00 W驱动4 Ω负载
• 2.5 V时，1 x 350 mW驱动4 Ω负载
• 直接由电池供电运行
• 电池电量监测和补偿
• 800 mW时效率达81%
• 相位对齐PWM输出可降低空闲通道电流
• 扩频调制
• 低静态电流
• 以地为中心的输出 – 无需直流阻隔电容
• 集成负电压调节器
• -75 dB总谐波失真加噪声时的高功率输出
• 1.8 V时，2 x 23 mW驱动16 Ω负载
• 2.5 V时，2 x 44 mW驱动16 Ω负载
• 除典型音频时钟速率外，还支持12、24和27 MHz主时钟
• 高性能24位转换器 – 多位Delta-Sigma架构
• 极低的64Fs过采样时钟可降低功耗
• 低功耗运行
• 立体声模拟直通：1.8 V时为10 mW
• 立体声播放：1.8 V时为14 mW
• 立体声录制和播放：1.8 V时为23 mW
• 可变电源
• 数字和模拟电源为1.8 V至2.5 V
• D类放大器电源为1.6 V至5 V
• 耳机放大器电源为1.8 V至2.5 V
• 接口逻辑电源为1.8 V至3.3 V
• 掉电管理
• ADC、DAC、编解码器、麦克风前置放大器、PGA、耳机放大器、扬声器放大器
• 模拟和数字路由/混音：
• 线路/耳机输出 = 模拟输入（ADC旁路）
• 线路/耳机/扬声器输出 = ADC + 数字输入
• 数字输出 = ADC + 数字输入
• 内部数字环回
• 单声道混音
• 灵活的时钟选项
• 主或从操作模式
• 高阻抗数字输出选项（便于在编解码器和其他数据源之间进行多路复用）
• 四分频模式 - （即允许8 kHz采样率，同时在高达16 kHz的频率范围内保持平坦的噪声底）
• 采样率范围为4 kHz至96 kHz
• I²C控制端口操作
• 耳机/扬声器检测输入
• 爆音和喀哒声抑制

• 数字语音记录仪、数码相机和摄像机
• 个人数字助理（PDA）
• 个人媒体播放器
• 便携式游戏机
