- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

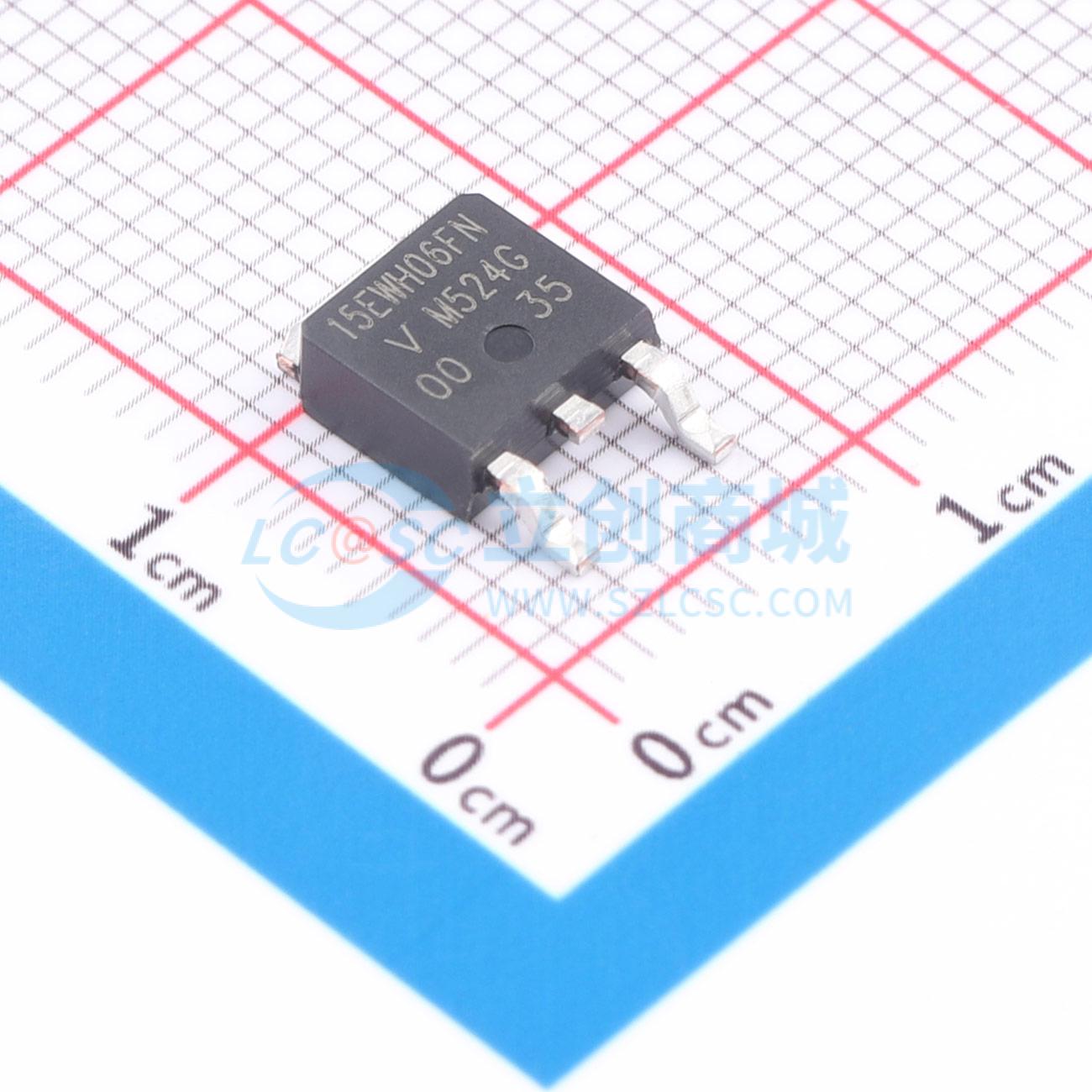

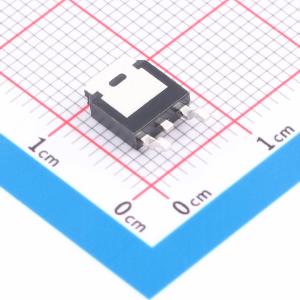

VS-15EWH06FNTR-M3
600V 15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有超快恢复时间、低反向恢复电荷（Qrr）和软恢复特性，正向压降、恢复时间和软恢复性能经过优化的超快恢复整流器。平面结构和铂掺杂寿命控制保证了最佳的整体性能、耐用性和可靠性。可用于开关电源逆变器AC/DC部分的PFC升压级或作为续流二极管，其优化的存储电荷和低恢复电流可降低开关损耗和开关元件及缓冲器的过耗散。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-15EWH06FNTR-M3
- 商品编号
- C17428100
- 商品封装
- D-PAK(TO-252AA)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 15A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 2.1V@15A | |
| 非重复峰值浪涌电流 (Ifsm) | 120A | |
| 反向电流(Ir) | 50uA@600V | |
| 反向恢复时间(Trr) | 36ns | |
| 工作结温范围 | -55℃~+175℃ |
