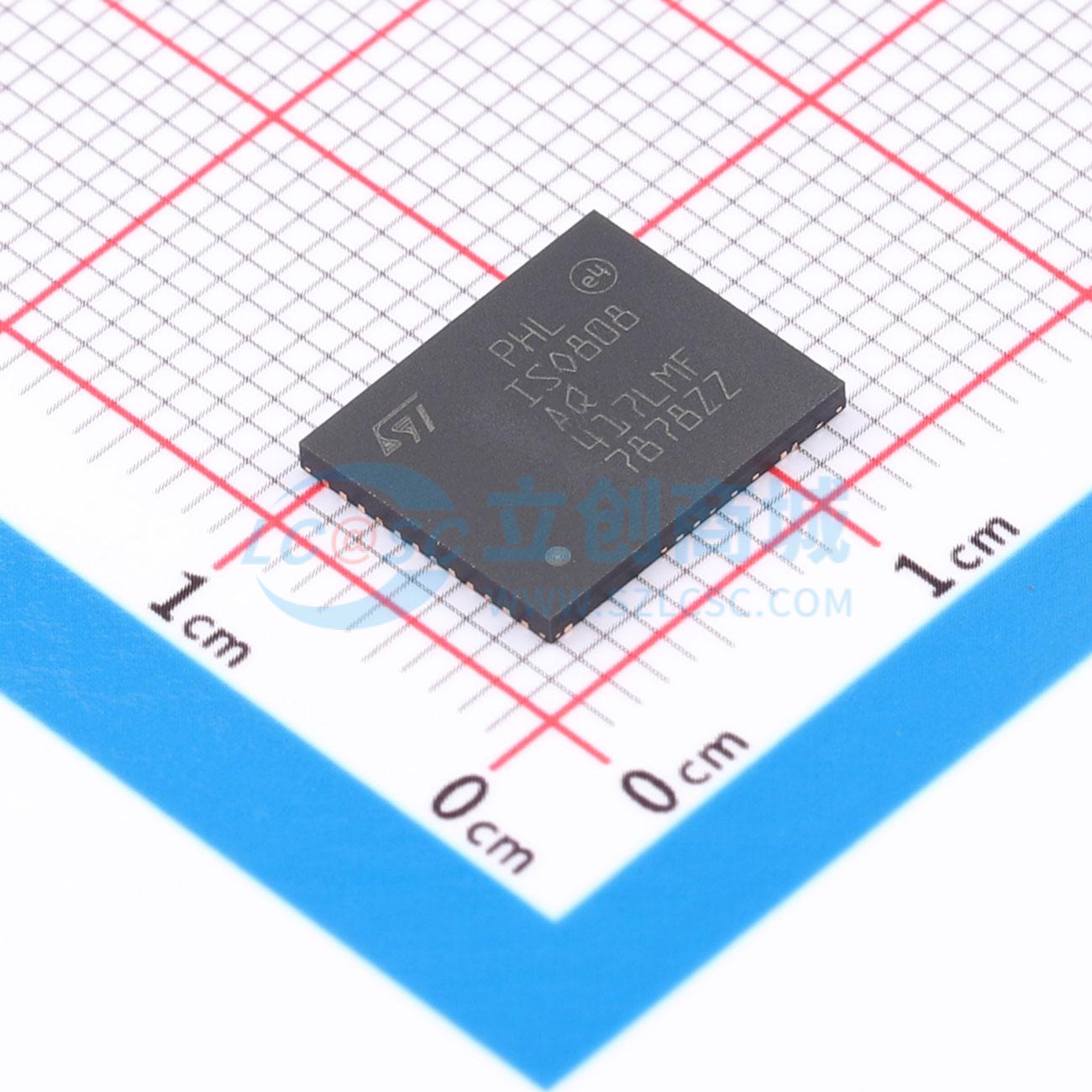

ISO808AQTR

用于高电感负载的带SPI接口的电流隔离式八路高端功率固态继电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是电流隔离的8通道驱动器，具有低电源电流。每个驱动器包含2个独立的电流隔离电压域（VCC和VDD分别用于处理和控制逻辑阶段）。该IC用于驱动一侧接地的任何类型的负载。控制逻辑阶段具有一个8位输出状态寄存器（MCU在其中设置处理阶段输出通道的开/关状态），允许进行菊花链连接。两个阶段通过意法半导体专有协议通过电流隔离通道进行通信。有源通道电流限制（OVL）与热关断（OVT）相结合，每个通道独立，可保护设备免受过载影响
品牌名称: ST(意法半导体)
商品型号: ISO808AQTR
商品编号: C17421675

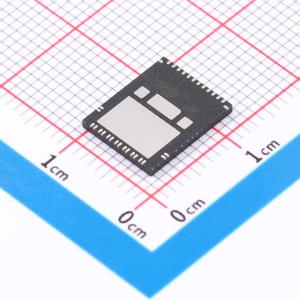

商品封装: TFQFPN-32
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	导通时间(Ton)	-
	截止时间(Toff)	-
	输入类型	-
	工作温度	-40℃~+125℃
	总功耗(Pd)	-
	绝缘电阻	-
	功能特性	欠压锁定；内置看门狗；使能/复位引脚；过压保护；过温保护；感性负载消磁

商品概述

ISO808A、ISO808A-1（PowerSO-36封装）以及ISO808AQ、ISO808AQ-1（TFQFPN32封装）是具备低供电电流的电隔离八通道驱动器。每个驱动器包含两个独立的电隔离电压域（分别为过程级和控制逻辑级提供VCC和VDD）。该集成电路旨在驱动一端接地的任何类型负载。控制逻辑级包含一个8位输出状态寄存器（微控制器通过它设置过程级输出通道的开关状态），并支持菊花链连接。两个级之间通过电隔离通道，采用专有协议进行通信。每个通道独立的有效通道电流限制结合热关断功能，可保护器件免受过载影响。内置热关断功能保护每个通道免受过温过载：当任一通道的结温达到保护阈值时，该过热的通道将自动关闭。当结温降至重启阈值以下时，通道会重新开启。额外的外壳温度传感器可保护整个芯片免受过温影响：如果外壳温度达到阈值，则过载的通道将被关闭，仅当外壳温度降至复位阈值时才会重启。未过载的通道继续正常运行。其他嵌入式功能包括接地丢失保护、VCC和VDD欠压锁定（带迟滞）、看门狗以及VCC电源正常信号。内部电路提供一个或逻辑连接、非锁存的公共故障指示器，用于指示通道过温事件。如果VCC降至电源正常阈值以下，则电源正常诊断引脚被激活。故障和电源正常引脚均为开漏、低电平有效的故障指示引脚。

商品特性

VCC(AMR) = 45 V
过程侧工作电压范围宽：VCC = 9.2V 至 36V
每通道典型导通电阻 RDS(on) = 0.125Ω
感性负载快速去磁：典型去磁电压 VDE MAG(TYP) = VCC - 54V
每通道过程侧工作电流：ISO808A/ISO808AQ IOUT < 0.7A；ISO808A-1/ISO808AQ-1 IOUT < 1A
过程侧和逻辑侧供电电流低
带自动重启和迟滞的欠压关断
逻辑侧兼容5V和3.3V TTL/CMOS及微控制器输入/输出
逻辑侧SPI接口
公共输出使能/禁用引脚
用于禁用集成电路输出的复位功能
高共模瞬态抗扰度
输出通道短路保护：ISO808A/ISO808AQ 最小限流 ILIM(MIN) = 0.7A；ISO808A-1/ISO808AQ-1 最小限流 ILIM(MIN) = 1A
每通道独立过温保护，各通道热特性独立
外壳过温保护
过压保护（VCC箝位）
接地丢失和VCC丢失保护
公共故障开漏诊断
适用于24V应用的VCC电源正常开漏诊断
设计符合IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5和IEC 61000-4-8标准
通过UL1577和UL508认证
安全限值符合IEC 60747-17（原VDE 0884-11）标准
提供PowerSO-36和TFQFPN32封装

应用领域

可编程逻辑控制器
工业个人计算机外围输入/输出
数控机床
各类负载驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	-
	连续负载电流	700mA
	负载电压	-
	正向压降(Vf)	-
	正向电流(If)	-
	导通电阻	125mΩ
	隔离电压(Vrms)	2.5kV
