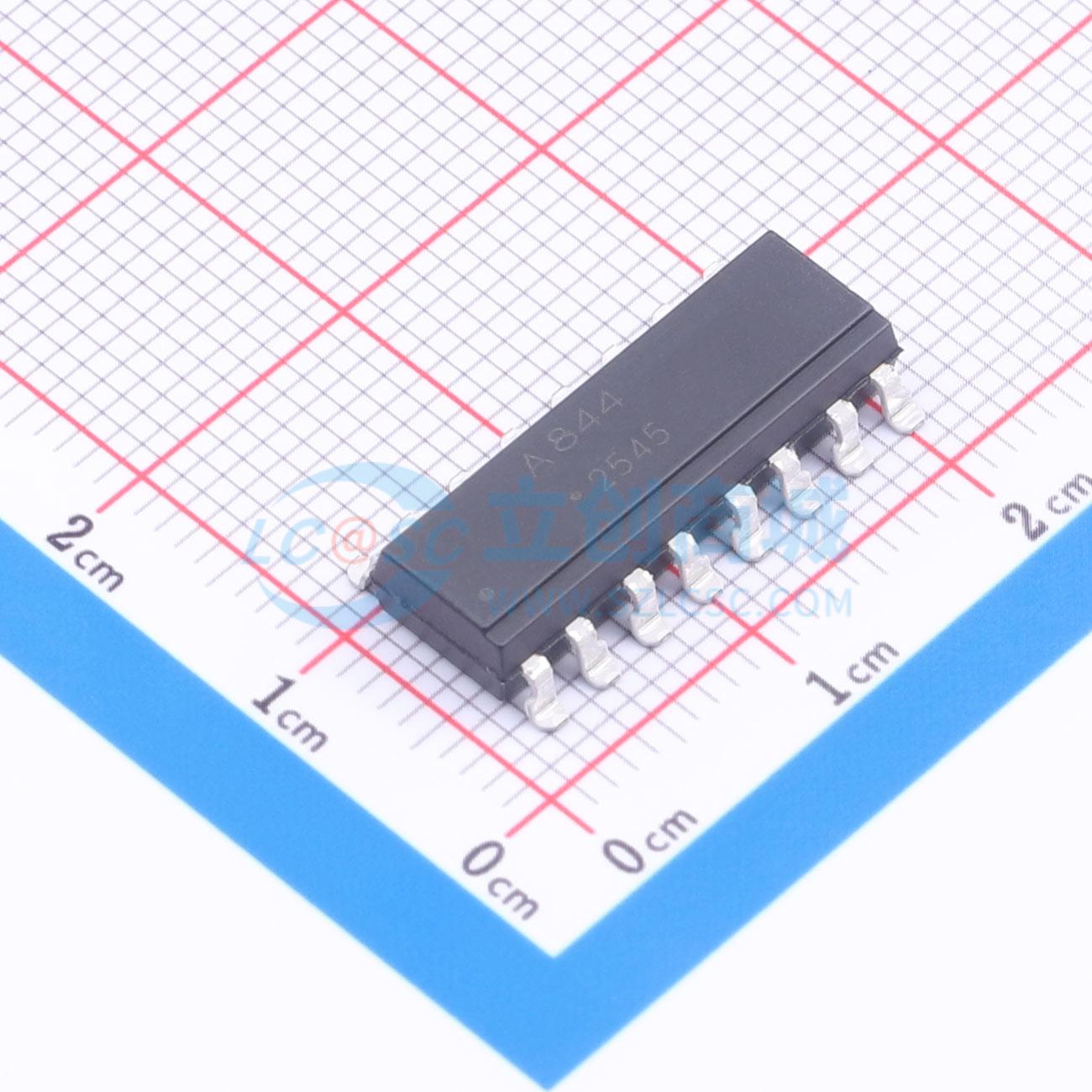

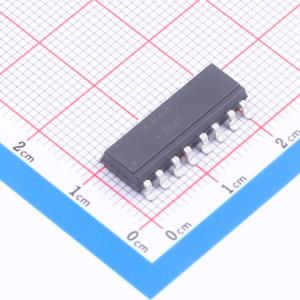

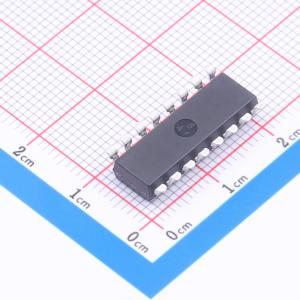

ACPL-844-300E

多通道全间距光电晶体管光耦合器

品牌名称: Broadcom(博通)
商品型号: ACPL-844-300E
商品编号: C17417039
商品封装: SMD-16P
包装方式: 管装
商品毛重: 2.41克(g)

商品参数

商品概述

ACPL-824是一款AC输入双通道全间距光电晶体管光耦合器，包含四个发光二极管，分别与两个独立的光电晶体管光耦合。它采用8引脚DIP封装。同样，ACPL-844是一款AC输入四通道全间距光电晶体管光耦合器，包含八个发光二极管，分别与四个独立的光电晶体管光耦合。它采用16引脚DIP封装。对于这两种类型，还提供宽引线间距选项和引线弯曲表面贴装选项，输入-输出隔离电压为5000 Vrms。响应时间tr典型值为4 μs，电流传输比在20%至300%之间。

商品特性

电流传输比为20%至300%
高输入-输出隔离电压为5000 VRMS
响应时间典型值为4 μs
紧凑型双列直插封装
符合安全与法规认证
提供多种选项

应用领域

可编程控制器与计算机的I/O接口
顺序控制器
系统设备与测量仪器
不同电位和阻抗电路之间的信号传输

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	正向压降(Vf)	1.2V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	输出通道数	4

	属性	参数值
	上升时间(tr)	4us
	下降时间	3us
	工作温度	-30℃~+100℃
	功能特性	-
