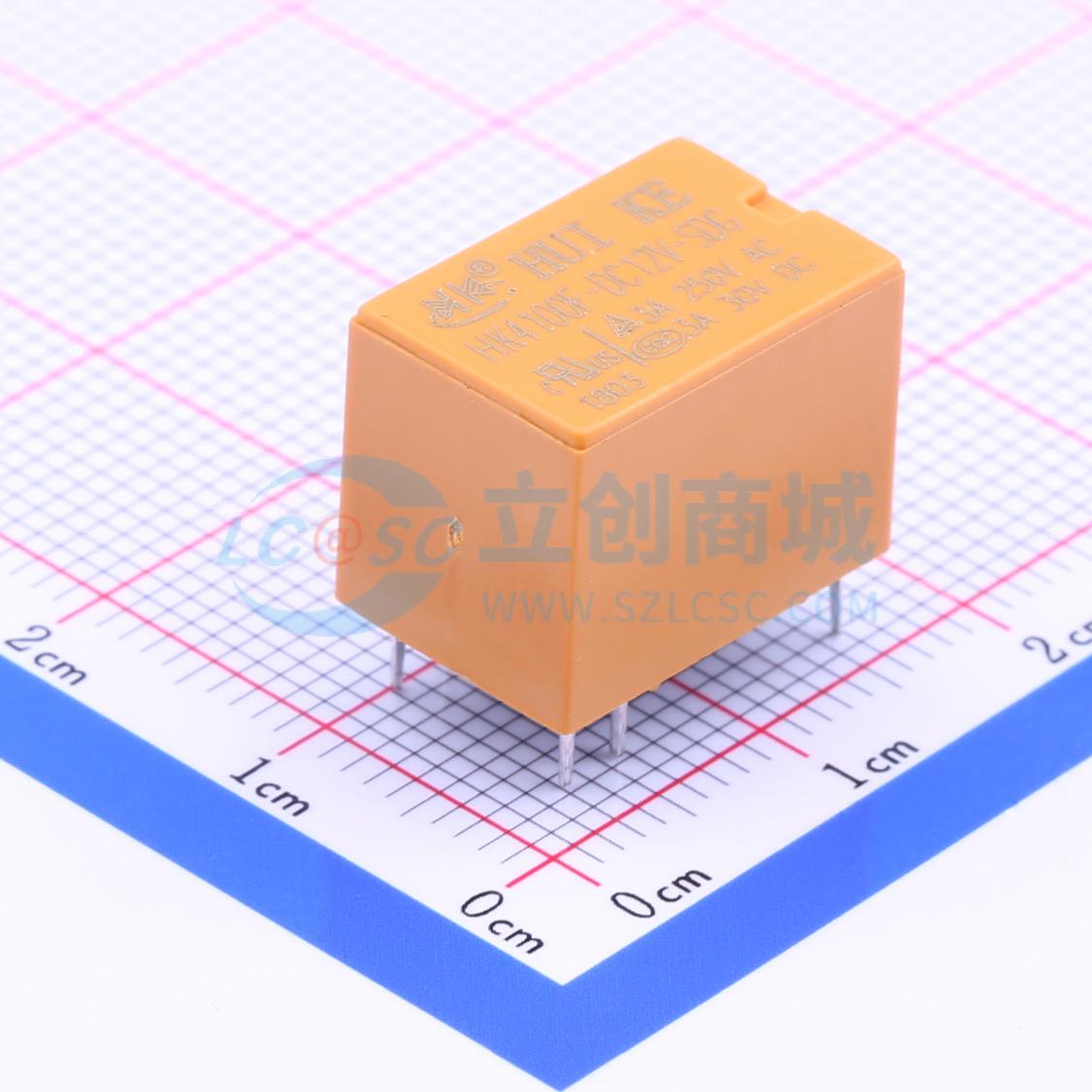

温馨提醒：图片仅供参考，商品以实物为准
HK4100F-DC12V-SDG
12V 一组转换:1C(单刀双掷转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12V
- 品牌名称
- 汇科
- 商品型号
- HK4100F-DC12V-SDG
- 商品编号
- C174052
- 商品封装
- DIP,15.5x10.5mm
- 包装方式
- 管装
- 商品毛重
- 4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组转换:1C(单刀双掷转换) | |
| 引脚数 | 6 | |
| 触点容量(电阻负载) | 3A@250VAC；3A@30VDC | |
| 最大切换电压 | 250V@AC；30V@DC | |
| 触点材料 | - | |
| 额定线圈功率 | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | - | |
| 最大切换电流 | - | |
| 动作时间 | 6ms | |
| 释放时间 | 4ms | |
| 线圈类型 | - | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -25℃~+70℃ |
商品特性
- 安全认证：UL CQC TUV
- 接点间隙：最小0.25 mm
- 接点阻抗：初始值最大100 mΩ；流通电流1A、开路测试电压6VDC；使用电压下降法量测
- 接点容量：250VAC Cos Φ = 1，可通过电流为3安培；30VDC，可通过电流为3安培
- 额定电压：3VDC、5VDC、6VDC、9VDC、12VDC、24VDC
- 感动电压：当电压渐渐施加于继电器时接点之动作电压，为额定电压之75%
- 开放电压：当额定电压渐渐的减少时接点放开之电压，为额定电压之10%
- 最大应加电压：为额定电压之130%
- 动作时间：在施加额定电压时最大为6 milliseconds
- 开放时间：在额定电压突然消失时最大为4 milliseconds
- 线圈温升：在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过40°C（不包含环境温度）
- 电气寿命：3A/250VAC Cos Φ = 1，施加额定电压时，有100,000次以上之电气寿命；3A/30VDC，施加额定电压时，有100,000次以上之电气寿命
- 机械寿命：在无负载的情况下有10,000,000次以上之机械寿命
- 最大操作频率：电气每分钟30次；机械每分钟300次
- 介质耐压：接点对接点间500VAC，50/60 Hz，漏电流小于1mA，持续一分钟；线圈对接点间1,000VAC，50/60 Hz，漏电流小于1mA，持续一分钟
- 绝缘阻抗：在施加500VDC绝缘阻抗之量测值需≥100 MΩ
- 振动II（稳定性）：在激磁状态下双振幅宽度是1.5 mm，震动频率在一分钟内由10HZ~55HZ~10HZ。XYZ各方向进行5分钟，实验中不得有误（接点断开时间不可超过1 mS）。实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性I（强度）：在无激磁状态加速度1000 m/s²冲击情况下，XYZ各方向进行5次，实验后外观，构造不可异常，且电气功能需符合规格之要求
- 耐冲击性II（稳定性）：Peak Acceleration为100 m/s²，线圈应保持在激磁状态，在3个相互垂直的轴上进行2次连续冲击。测试期间不允许出现故障（接点断开时间应小于1毫秒）。此外，测试后结构和外观不应有任何变形，且电气规格应符合要求
- 使用温度范围：-25 to +70°C（在低温时无水滴凝结现象）
- 储存温度范围：-25 to +70°C（在低温时无水滴凝结现象）
