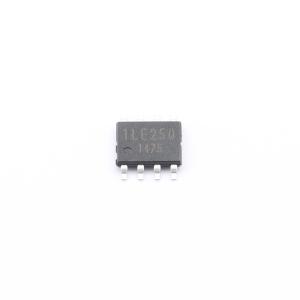

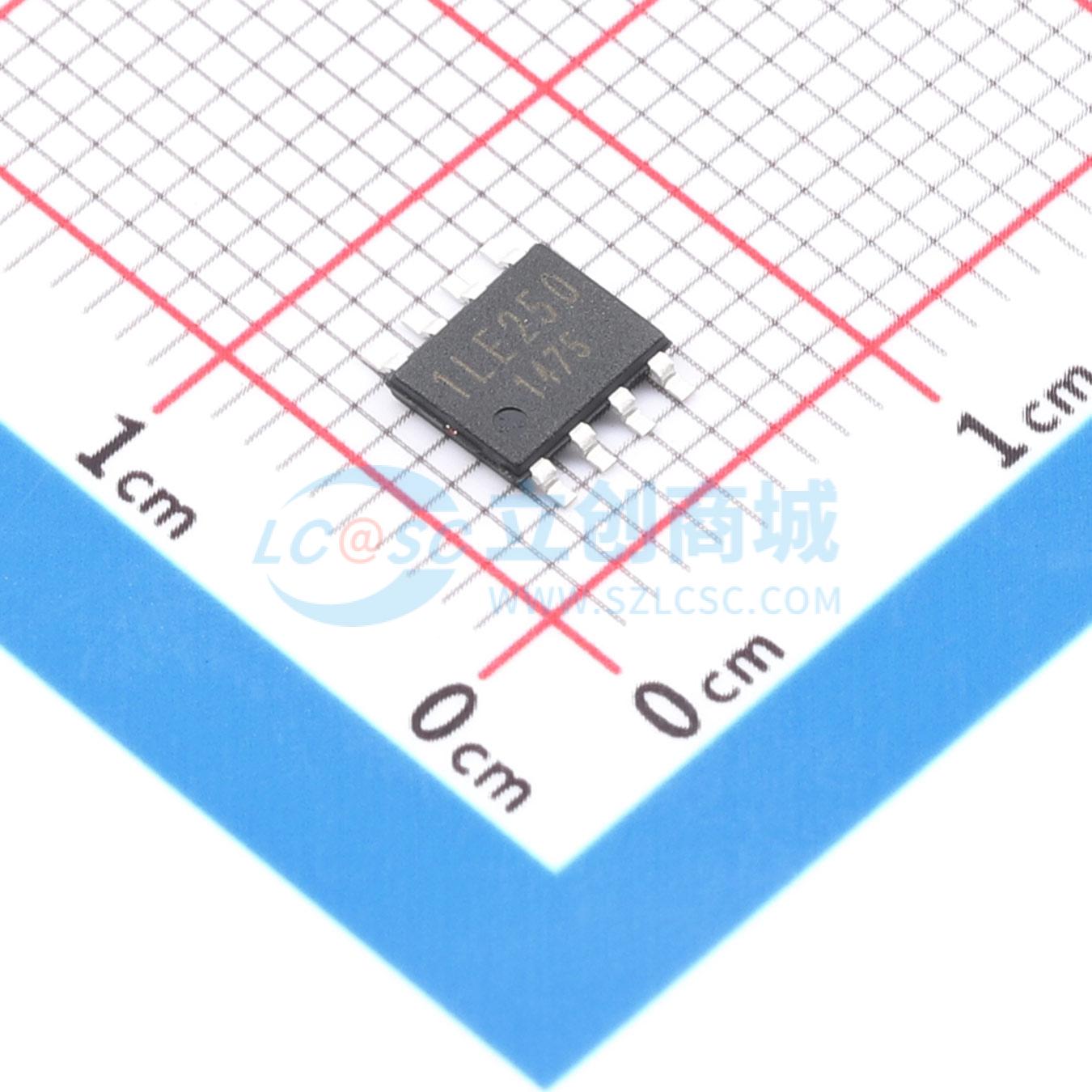

BV1LE250EFJ-CE2
BV1LE250EFJ-CE2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BV1LE250EFJ-CE2
- 商品编号
- C17412894
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 250mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
BV1LE250EFJ - C是一款用于12V汽车应用的单通道低端开关IC。它内置了过流保护（OCP）、双热关断（Dual TSD）和有源钳位功能，还配备了用于热关断的输出诊断功能。
商品特性
- 内置双TSD（热关断和ΔTj保护）
- 通过AEC - Q100认证（1级）
- 内置过流保护功能（OCP）
- 内置有源钳位功能
- 可由CMOS逻辑IC等直接控制
- 导通电阻RDS(ON) = 250 mΩ（典型值）（当VIN = 5V，Iour = 0.5A，Tj = 25°C时）
- 是一款将控制模块（CMOS）和功率MOS FET集成在单芯片上的单片电源管理IC
应用领域
- 驱动电阻性、电感性和电容性负载
